Сменные цельные твердосплавные фрезерные головки
1 - 2 - 3 - 4 - [Возврат]
MM ESB-G

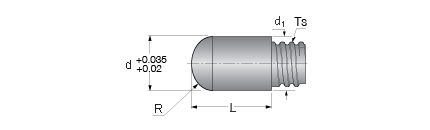

MM ESB-G Заготовки для сферических фрезерных головок

 Обозначение
d
R
L
Ts
d1
IC808
 MM ESB-G 080-10 T05 8.0 4.15 10.35 T05 7.6 +
 MM ESB-G 100-13 T06 10.0 5.20 13.35 T06 9.6 +
 MM ESB-G 120-17 T08 12.0 6.20 16.85 T08 11.5 +
 MM ESB-G 160-21 T10 16.0 8.15 20.85 T10 15.2 +
 MM ESB-G.373-.56T06 9.53 4.90 13.35 T06 9.6 +
 MM ESB-G.500-.67T08 12.70 6.50 17.05 T08 11.5 +
 MM ESB-G.625-.83T10 15.875 8.15 20.85 T10 15.2 +
 - зажимной ключ заказывается дополнительно; P  Сталь
M  Нержавеющая ст.
K  Чугун +
S  Жаропр. сплавы +
        N  Алюминий +

MM HT
MM HT 2-х зубые тороидальные фрезерные головки

 Обозначение
D
Z
ap
Ts
d1
L
α°
R		 Диапазон(1)
радиусов
IC908
 MM HT100C08R0.5-2T06 10.0 2 7.0 T06 9.6 12.4 5 0.5 R0.0±R1.0 +
 MM HT100C08R1.0-2T06 10.0 2 7.0 T06 12.4 5 1.0 R0.0±R1.0 +
 MM HT100N06R2.0-2T06 10.0 2 6.0 T06 12.6 7 2.0 R0.0±R3.0 +
 MM HT120N06R3.0-2T06 12.0 2 5.7 T06 9.1 7 3.0 R2.7±R4.0 +
 MM HT120N06R4.0-2T06 12.0 2 5.4 T06 9.1 7 4.0 R2.7±R4.0 +
 MM HT120N06R1.6-2T08 12.0 2 6.3 T08 11.5 11.1 7 1.6 R1.3±R2.7 +
 MM HT120N06R2.0-2T08 12.0 2 6.2 T08 11.1 7 2.0 R1.3±R2.7 +
 MM HT120N06R2.5-2T08 12.0 2 6.1 T08 11.1 7 2.5 R1.3±R2.7 +
 MM HT120N06R3.0-2T08 12.0 2 6.1 T08 11.1 7 3.0 R2.7±R4.4 +
 MM HT120N06R4.0-2T08 12.0 2 5.9 T08 11.1 7 4.0 R2.7±R4.4 +
 MM HT120N06R5.0-2T10 16.0 2 8.0 T10 15.2 20.2 7 5.0 R2.7±R4.4 +
 MM HT200N11R3.0-2T12 20.0 2 11.1 T12 18.3 17.0 7 3.0 R3.0±R8.0 +
 MM HT200N11R4.0-2T12 20.0 2 11.5 T12 17.4 7 4.0 R3.0±R8.0 +
 MM HT200N11R5.0-2T12 20.0 2 11.5 T12 17.4 7 5.0 R3.0±R8.0 +
 MM HT200N11R6.0-2T12 20.0 2 11.4 T12 17.4 7 6.0 R3.0±R8.0 +
 MM HT200N11R8.0-2T12 20.0 2 11.3 T12 17.4 7 8.0 R3.0±R8.0 +
(1) по заказу; P  Сталь +
 - не смазывать резьбовое соединение; - зажимной ключ заказывается дополнительно; M  Нержавеющая ст. +
 - шлифованная передняя поверхность с передним углом0°; K  Чугун +
 - конический профиль позволяет обрабатывать высокие стенки под 90°; S  Жаропр. сплавы +
 - возможно обрабатывать закалённую сталь. H  Закаленная сталь +

MM ETR
MM ETR 6-ти зубые тороидальные фрезерные головки

 Обозначение
D
Z
ap
Ts
d1
L
R
IC908
 MM ETR080A04R2.0-6T05 8.0 6 4.0 T05 7.6 10.00 2.0 +
 MM ETR100A05R3.0-6T06 10.0 6 5.0 T06 9.6 13.00 3.0 +
 MM ETR120A07R4.0-6T08 12.0 6 7.0 T08 11.5 16.00 4.0 +
 MM ETR160A09R5.0-6T010 16.0 6 9.0 T10 15.2 20.50 5.0 +
 - зажимной ключ заказывается дополнительно; P  Сталь +
 - не смазывать резьбовое соединение. M  Нержавеющая ст. +
K  Чугун +
S  Жаропр. сплавы +
            H  Закаленная сталь +

MM FF (FEEDMILL)

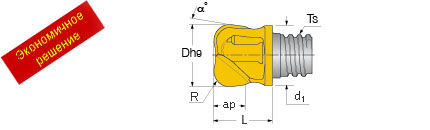

MM FF 2-х зубые фрезерные головки FEEDMILL

 Обозначение
D
Z
ap
Ts
d1
L
α°
R(1)
IC908
 MM FF100R1.5-L12-2T06 10.0 2 0.6 T06 9.6 12.5 10 2.0 +
 MM FF120R2.0-2T08 12.0 2 1.0 T08 11.5 11.1 10 2.5 +
 MM FF160R2.0-L20-2T10 16.0 2 1.1 T10 15.2 20.0 10 3.0 +
 MM FF200R2.0-2T10 20.0 2 1.5 T12 18.3 17.5 10 3.3 +
 (1)R - радиус для программирования ЧПУ; P  Сталь +
 - зажимной ключ заказывается дополнительно; M  Нержавеющая ст. +
 - не смазывать резьбовое соединение; K  Чугун +
 - высокая подача при малой глубине резания. S  Жаропр. сплавы +
              H  Закаленная сталь +

 Пример обработки:
 Пример обработки:
 Хвостовик: MM S-B-L140-C16-T08  Хвостовик: MM S-A-L070-W20-T10
 Фрезерная головка: MM FF 120R2.0-2T08  Фрезерная головка: MM FF 160R2.0-2T10 908
 Материал заготовки: SAE 4340 HRC 28  Материал заготовки: P20 HRc 52
 Фрезерование:
  ap = 0.7 мм
 ae = 8 мм
 Vc = 150 м/мин
 Fz = 1 мм/зуб
 Vf = 7960 мм/мин		  Сверление:
  ap = 0.2 мм
 Vc = 80 мм
 F  = 0.24 м/мин		  Фрезерование:
  ap = 0.2 мм
 ae = 6 мм
 Vc = 150 м/мин
 Fz = 1.4 мм/зуб
 T  = 60 мин
 Vf = 8355 мм/мин

MM HCD
MM HCD 2-х зубые головки для центрования, снятия фаски и заусенцев

 Обозначение
D
Tol
Z
ap
Ts
L
α°
d1
b
K
IC908
 MM HCD080-090-2T05(1) 8.0 Z9 2 7.0 T05 9.75 46 7.6 3.7 1 +
 MM HCD083-090-2T05(1) 8.3 Z9 2 7.5 T05 10.00 45 7.6 3.8 1 +
 MM HCD100-060-2T06 10.0 h10 2 9.5 T06 11.75 30 9.6 6.8 1.5 +
 MM HCD100-090-2T06(1) 10.0 Z9 2 9.0 T06 11.75 45 9.6 4.5 1.5 +
 MM HCD100-120-2T06 10.0 h10 2 9.5 T06 12.70 60 9.6 2.7 1.5 +
 MM HCD104-090-2T06(1) 10.4 Z9 2 9.0 T06 11.75 45 9.6 4.7 1.5 +
 MM HCD120-060-2T08 12.0 h10 2 12.0 T08 15.20 30 11.5 9.3 1.5 +
 MM HCD120-090-2T08 12.0 Z9 2 12.0 T08 15.50 45 11.5 5.5 1.5 +
 MM HCD120-120-2T08 12.0 h10 2 12.0 T08 15.20 60 11.5 3.5 1.5 +
 MM HCD124-090-2T08(1) 12.4 Z9 2 12.0 T08 15.50 45 11.5 5.7 1.5 +
 MM HCD.50-080-2T08(2) 12.7 Z9 2 12.0 T08 15.50 40 11.5 6.9 1.5 +
 MM HCD160-060-2T10 16.0 h10 2 15.0 T10 20.30 30 15.2 12.7 1.5 +
 MM HCD160-090-2T10 16.0 Z9 2 15.0 T10 18.80 45 15.2 7.5 1.5 +
 MM HCD160-120-2T10 16.0 h10 2 15.5 T10 19.90 60 15.2 4.4 1.5 +
 MM HCD166-090-2T10 16.5 Z9 2 15.0 T10 18.80 45 15.2 7.5 1.5 +
(1)Может быть использована для тонкого зенкования (f-типа) под потайные и P  Сталь +
   полупотайные головки винтов согласно DIN 74; M  Нержавеющая ст. +
(2)Зенкование углублений под американские и британские плоские головки стандартных винтов; K  Чугун +
 - угол 2а при вершине для центрования; - снятие фаски; S  Жаропр. сплавы +
 - зенкование под плоскую головку стандартного винта;  - снятие заусенцев; H  Закаленная сталь +
 - не смазывать резьбовое соединение;  - зажимной ключ заказывается дополнительно;

MM ECF
MM ECF 4, 6-ти зубые головки для снятия фасок и зенкования (не может использоваться для сверления)

 Обозначение
D
Z
dmin
ap
Ts
d1
L
IC908
 MM ECF45-100-4T06 10.0 4 1.95 4.0 T06 10.0 13.0 +
 MM ECF45-120-4T08 12.0 4 1.95 5.0 T06 12.0 16.5 +
 MM ECF45-.500-4T08 12.7 4 1.98 5.3 T08 12.7 16.5 +
 MM ECF45-160-6T10 16.0 6 3.00 6.5 T10 16.0 20.5 +
 MM ECF45-200-6T12 20.0 6 5.00 7.5 T12 18.3 25.5 +
 - зажимной ключ заказывается дополнительно; P  Сталь +
 - не смазывать резьбовое соединение. M  Нержавеющая ст. +
K  Чугун +
S  Жаропр. сплавы +
            H  Закаленная сталь +

MM ECS

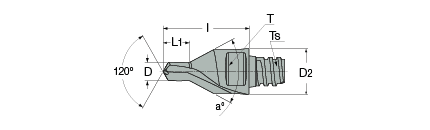

MM ECS Комбинированные центровочные головки для центровых отверсткий по DIN 332

 Обозначение
D1
d1
L
L1
Ts
α°
IC908
 MM ECS-A4.00x10-2T06 4 10 19 5 T06 60 +
 - зажимной ключ заказывается дополнительно; P  Сталь +
 - не смазывать резьбовое соединение. M  Нержавеющая ст. +
K  Чугун +
S  Жаропр. сплавы +
          H  Закаленная сталь +
 Пример обработки:
 Хвостовик: MM S-A-L075-C10-T06
 Режущая головка: MM ECS-A4.00X10-2T06
 Материал заготовки: легированная сталь SAE 4340 HRC 38 (~ ГОСТ 40Х2Р2МА)

 Vc = 60 м/мин
 F = 0.06 мм/об
 ap = 9.7 мм
 Охлаждение = СОЖ
 Т = 100 мин

MM HDF

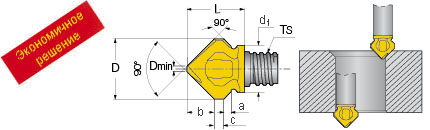

MM HDF 2-х зубые комбинированные головки для снятия 45° фасок и заусенцев

 Обозначение
D
d1
Z
a
b
C
L
Ts
IC908
 MM HDF120-090-2T06 11.8 9.3 2 1.2 5.3 2.0 11.2 T06 +
 - зажимной ключ заказывается дополнительно; P  Сталь +
 - не смазывать резьбовое соединение. M  Нержавеющая ст. +
K  Чугун +
S  Жаропр. сплавы +
              H  Закаленная сталь +

MM ESR-G

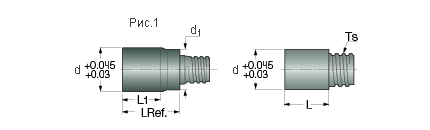

MM ESR-G Заготовки для цилиндрических фрезерных головок

 Обозначение
d
L
Ts
d1
L1
d2
IC908
 MM ESR-G 080-10 T05 8.00 10.35 T05 7.6 -- -- +
 MM ESR-G 100-13 T06 10.00 13.35 T06 9.6 -- -- +
 MM ESR-G 100-19 T06 10.00 19.45 T06 9.6 -- -- +
 MM ESR-G 120-17 T08 12.00 17.05 T08 11.5 -- -- +
 MM ESR-G 160-21 T10 16.00 20.85 T10 15.2 -- -- +
 MM ESR-G 200-26 T12 20.00 26.00 T12 18.3 16.8 18.3 (Рис.1) +
 MM ESR-G.375-.56T06 9.53 13.35 T06 9.6 -- -- +
 MM ESR-G.500-.67T08 12.70 17.05 T08 11.5 -- -- +
 - зажимной ключ заказывается дополнительно; P  Сталь +
 - не смазывать резьбовое соединение. M  Нержавеющая ст. +
K  Чугун +
S  Жаропр. сплавы +
          H  Закаленная сталь +
