Сменные цельные твердосплавные фрезерные головки
1 - 2 - 3 - 4 - [Возврат]

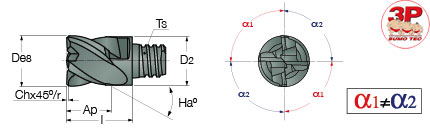

MM EC-CF (CHATTERFREE)
MM EC-CF 4-х зубые концевые фрезерные головки CHATTER FREE
с углом наклона спирали 38° с соединением MULTI-MASTER для черновой обработки

 Обозначение
D
Ap
D2
Ch
Ts
l
IC808
 MM EC080E05C3CF-4T05 8.0 5.0 7.7 0.3x45 T05 10.0 +
 MM EC100E07C4CF-4T06 10.0 7.0 9.6 0.4x45 T06 13.0 +
 MM EC120E09C5CF-4T08 12.0 9.0 11.7 0.5x45 T08 16.5 +
 MM EC160E12C6CF-4T10 16.0 12.0 15.3 0.6x45 T10 20.5 +
 MM EC200E15C6CF-4T12 20.0 15.0 18.45 0.6x45 T12 25.5 +
 - зажимной ключ заказывается дополнительно; P  Сталь +
 - не смазывать резьбовое соединение. M  Нержавеющая ст. +
K  Чугун +
S  Жаропр. сплавы +
          H  Закаленная сталь +

MM EFS (FINISHRED)
MM EFS 4-х зубые концевые фрезерные головки FINISHRED с углом наклона спирали 45°

 Обозначение
D
Z
ap
d1
С
Ts
______
L
IC908
 MM EFS080B05-4T05 8.0 4 5.0 7.7 0.30 T05 + 10.0 +
 MM EFS100B07-4T06 10.0 4 7.0 9.6 0.30 T06 + 13.0 +
 MM EFS120B09-4T08 12.0 4 9.0 11.7 0.40 T08 + 16.5 +
 MM EFS160B12-4T10 16.0 4 12.0 15.3 0.60 T10 + 20.5 +
 MM EFS200B15-4T12 20.0 4 15.0 18.3 0.60 T12 + 25.5 +
 - зажимной ключ заказывается дополнительно; P  Сталь +
 - не смазывать резьбовое соединение. M  Нержавеющая ст. +
S  Жаропр. сплавы +
              H  Закаленная сталь +

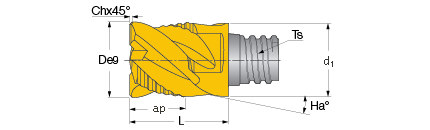

MM ERS
MM ERS 4-6-ти зубые фрезерные головки для черновой обработки, угол наклона спирали 45°

 Обозначение
D
Z
ap
С
Ts
d1
L
______
α°
IC908
 MM ERS080B05-4T05 8.0 4 5.0 0.25 T05 7.6 10.0 + 90 +
 MM ERS100B07-4T06 10.0 4 7.0 0.30 T06 9.6 13.0 + 90 +
 MM ERS120B09-4T08 12.0 4 9.0 0.35 T08 11.5 16.5 + 90 +
 MM ERS.500B37-4T08 12.7 4 9.5 0.35 T08 11.5 16.5 + 90 +
 MM ERS160B12-5T10 16.0 5 12.0 0.40 T10 15.2 20.5 + 7 +
 MM ERS200B15-6T12 20.0 6 15.0 0.40 T12 18.3 25.5 3 +
 - зажимной ключ заказывается дополнительно; P  Сталь +
 - не смазывать резьбовое соединение. M  Нержавеющая ст. +
K  Чугун +
S  Жаропр. сплавы +
                H  Закаленная сталь +

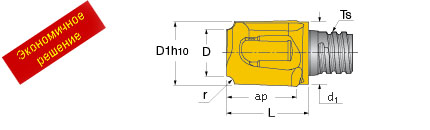

MM HR
MM HR 2-х зубая фрезерная головка с вогнутым радиусом

 Обозначение
D
Z
d
ap
Ts
d1
L
R		 Диапазон
радиусов
IC908
 MM HR1.0/047-5.8-2T05 8.0 2 5.8 7.5 T05 7.6 10.6 1.0 R0.5±R3.0 +
 MM HR1.6/063-6.8-2T06 10.0 2 6.8 9.5 T06 9.6 12.5 1.6 R0.5±R3.0 +
 MM HR2.5/094-5.1-2T06 10.0 2 5.1 9.5 T06 9.6 12.5 2.5 R0.5±R3.0 +
 MM HR3.0/125-6.5-2T08 12.7 2 6.5 12.0 T08 11.5 15.6 3.0 R0.5±R4.0 +
 MM HR4.0/156-4.7-2T08 12.7 2 4.7 12.0 T08 11.5 15.6 4.0 R0.5±R4.0 +
 MM HR5.0/188-6.2-2T10 16.0 2 6.2 15.0 T10 15.2 19.1 5.0 R0.5±R5.0 +
 MM HR6.0/236-8.0-2T12 20.0 2 8.0 7.0 T12 18.3 17.4 6.0 R0.5±R6.0 +
 - зажимной ключ заказывается дополнительно; P  Сталь +
 - не смазывать резьбовое соединение; M  Нержавеющая ст. +
 - разные радиусы скругления углов; K  Чугун +
 - шлифованная передняя поверхность с нулевым передним углом; S  Жаропр. сплавы +
 - применение: скругление углов (прямых или фасонных) и снятие фасок (остается меньше H  Закаленная сталь +
   заусенцев, чем просто снимать фаску под 45°).

MM EBA
MM EBA 2-х зубые прецизионные сферические
фрезерные головки с углом наклона спирали 45° для обработки алюминия

 Обозначение
D
Z
ap
Ts
d1
L
R
tol
IC908
 MM EBA080B05-2T05 8.0 2 5.0 T05 7.6 10.0 3.982 ±0.010 +
 MM EBA100B07-2T06 10.0 2 7.0 T06 9.6 13.0 4.982 ±0.010 +
 MM EBA120B09-2T08 12.0 2 9.0 T08 11.6 16.5 5.982 ±0.012 +
 MM EBA160B12-2T10(1) 16.0 2 12.0 T10 15.3 20.5 7.982 ±0.012 +
 MM EBA200B15-2T12(1) 20.0 2 15.0 T12 18.3 25.5 9.982 ±0.012 +
 - зажимной ключ заказывается дополнительно; P  Сталь
 - не смазывать резьбовое соединение. M  Нержавеющая ст.
K  Чугун
N  Алюминий +
S  Жаропр. сплавы +
              H  Закаленная сталь

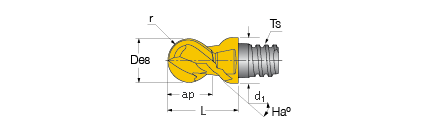

MM EB
MM EB 2-х и 4-х зубые прецизионные сферические фрезерные головки

 Обозначение
D
Z
ap
Ts
d1
L
R
tol
IC908
 MM EB060E05-4T05 6.0 4 5.5 T05 8.0 10.0 2.987 ±0.010 +
 MM EB080A05-4T05 8.0 2 5.0 T05 7.6 10.0 3.982 ±0.010 +
 MM EB080A05-4T06 8.0 4 5.0 T05 7.6 10.0 3.982 ±0.010 +
 MM EB100A07-2T06 10.0 2 7.0 T06 9.6 13.0 4.982 ±0.010 +
 MM EB100A07-4T06 10.0 4 7.0 T06 9.6 13.0 4.982 ±0.010 +
 MM EB120A09-2T08 12.0 2 9.0 T08 11.5 16.5 5.978 ±0.012 +
 MM EB120A09-4T08 12.0 4 9.0 T08 11.5 16.5 5.978 ±0.012 +
 MM EB.500A37-2T08 12.7 2 9.5 T08 11.5 16.5 6.328 ±0.012 +
 MM EB.500A37-4T08 12.7 4 9.5 T08 11.5 16.5 6.328 ±0.012 +
 MM EB160A09-2T010 16.0 2 9.5 T10 15.2 20.5 7.987 ±0.012 +
 MM EB160A12-4T10 16.0 4 12.0 T10 15.2 20.5 7.987 ±0.012 +
 MM EB200A15-4T10 20.0 4 15.0 T12 18.3 25.5 9.972 ±0.012 +
 - зажимной ключ заказывается дополнительно; P  Сталь +
 - не смазывать резьбовое соединение. M  Нержавеющая ст. +
K  Чугун +
S  Жаропр. сплавы +
              H  Закаленная сталь +

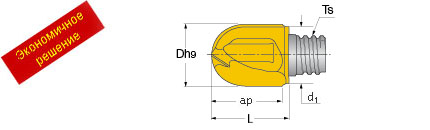

MM HCR
MM HCR 2-х зубые сферические фрезерные головки

 Обозначение
D
Z
ap
Ts
d1
L
IC908
 MM HCR080-2T05 8.0 2 8.0 T05 7.6 10.0 +
 MM HCR100-2T06 10.0 2 10.0 T06 9.6 12.4 +
 MM HCR120-2T08 12.0 2 12.0 T08 11.5 15.3 +
 MM HCR.500-2T08 12.7 2 13.0 T08 11.5 16.4 +
 MM HCR160-2T10 16.0 2 16.0 T10 15.2 19.1 +
 - зажимной ключ заказывается дополнительно; P  Сталь +
 - не смазывать резьбовое соединение; M  Нержавеющая ст. +
 - уникальная геометрия режущей части, такая же как в пластинках HELIBALL; K  Чугун +
 - режущая сердцевина; Допуск на диаметр головки по h9. S  Жаропр. сплавы +
   Возможность использовать как для черновой, так и для чистовой обработки. H  Закаленная сталь +

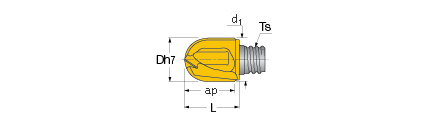

MM HRF
MM HRF 2-х зубые прецизионные сферические фрезерные головки

 Обозначение
D
Z
ap
Ts
d1
L
IC903
IC908
 MM HCR080-2T05 8.0 2 8.0 T05 7.6 10.0 + +
 MM HCR100-2T06 10.0 2 10.0 T06 9.6 12.4 + +
 MM HCR120-2T08 12.0 2 12.0 T08 11.5 15.3 + +
 MM HCR160-2T10 16.0 2 16.0 T10 15.2 19.1 + +
 - зажимной ключ заказывается дополнительно; - не смазывать резьбовое соединение; P  Сталь + +
 - уникальная геометрия режущей части, такая же как в пластинках BALLPLUS HBF; M  Нержавеющая ст. + +
 - режущая сердцевина; Допуск на диаметр головки по h7. K  Чугун + +
   Возможность использовать как для черновой, так и для чистовой обработки S  Жаропр. сплавы + +
   и фрезерования закаленной стали. H  Закаленная сталь + +

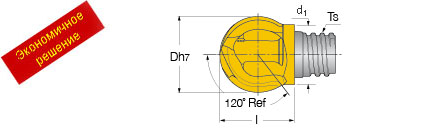

MM HBR
MM HBR Прецизионные сферические грушевидные фрезерные головки

 Обозначение
D
Z
Ts
d1
L
IC908
 MM HBR100-2T05 10.0 2 T05 7.6 10.1 +
 MM HBR120-2T06 12.0 2 T06 9.6 11.6 +
 MM HBR.500-2T06 12.7 2 T06 9.6 12.2 +
 MM HBR160-2T08 16.0 2 T08 11.5 15.4 +
 MM HBR200-2T10 20.0 2 T10 15.2 18.5 +
 - зажимной ключ заказывается дополнительно; - не смазывать резьбовое соединение; P  Сталь +
 - высокая точность (h7 по диаметру головки). Возможность использовать как для черновой, M  Нержавеющая ст. +
   так и для чистовой обработки. K  Чугун +
 - сфера на 240°;  - режущая сердцевина; S  Жаропр. сплавы +
 - рекомендуется для чистовой обработки, возможно обрабатывать закалённую сталь. H  Закаленная сталь +

Комплектующие элементы

 Размер резьбы
Ключ(1)
Момент затяжки (Н-см)
 T05 MM KEY 6x4 700
 T06 MM KEY 10x7 1000
 T08 MM KEY 13x8 1500
 T10 MM KEY 13x8 2800
(1) Заказывается отдельно.
