Сборные удлиннёные пазовые фрезы

1 - 2 - [Возврат]

SPK Shell Mill-FT/A (HELIQUAD)

SPK Shell Mill-FT/A (Modular) Диаметр 50 мм
Базовый насадной корпус	Переходник	Насадка	Ap	H	Торцевые пластины Zeff	Z	Крепежный винт
SPK D50-44-27-FT/A			44	75	2	10	SR M12-70M
		SM D50-18-FT/E	60	92	2	14	SR M12-80M
		SM D50-26-FT/F	70	100	2	16	SR M12-90M
	SE D50-18-FT/G	SM D50-18-FT/E	80	108	2	18	SR M12-100M
	SE D50-18-FT/G	SM D50-26-FT/F	90	117	2	20	SR M12-100M

SPK BT/INT-FT/B (HELIQUAD)

SPK BT/INT-FT/B (Modular) Диаметр 50 мм
Базовый насадной корпус	Переходник	Насадка	Ap	H	Торцевые пластины Zeff	Z	Крепежный винт
SPK D50-60-BT50-FT/B  SPK D50-60-INT50-FT/B			60	86	2	14
		SM D50-18-FT/E	78	103	2	18	SR M12-40M
		SM D50-26-FT/F	86	111	2	20	SR M12-50M
	SE D50-18-FT/G	SM D50-18-FT/E	96	119	2	22	SR M12-60M
	SE D50-18-FT/G	SM D50-26-FT/F	105	127	2	24	SR M12-70M

SDK Shell Mill-FT/A (HELIQUAD)

SDK Shell Mill-FT/A (Modular) Диаметр 63 мм
Базовый насадной корпус	Переходник	Насадка	Ap	H	Торцевые пластины Zeff	Z	Крепежный винт
SDK D63-53-27-FT/A			53	76	3	15	SR M12x60
		SM D63-22-FT/E	76	98	3	24	SR M12x90
		SM D63-33-FT/F	85	108	3	27	SR M12x90
	SE D63-22-FT/G	SM D63-22-FT/E	95	119	3	30	SR M12x110
	SE D63-33-FT/H	SM D63-22-FT/F	106	130	3	33	SR M12x120
	SE D63-33-FT/H	SM D63-33-FT/F	117	140	3	36	SR M12x120

SDK Shell Mill-FT/A (Modular) Диаметр 80 мм
Базовый насадной корпус	Переходник	Насадка	Ap	H	Торцевые пластины Zeff	Z	Крепежный винт
SDK D80-64-32-FT/A			64	98	3	18	SR M16x80
		SM D80-22-FT/E	85	120	3	27	SR M16x110
		SM D80-33-FT/F	96	130	3	30	SR M16x110
	SE D80-22-FT/G	SM D80-22-FT/E	105	141	3	33	SR M16x130
	SE D80-33-FT/H	SM D80-22-FT/F	115	151	3	36	SR M16x140
	SE D80-33-FT/H	SM D80-33-FT/F	127	162	3	39	SR M16x140

SDK BT/INT-FT/B (HELIQUAD)

SDK BT/INT-FT/B (Modular) Диаметр 63 мм
Базовый насадной корпус	Переходник	Насадка	Ap	H	Торцевые пластины Zeff	Z	Крепежный винт
SPK D63-63-BT50-FT/B  SPK D63-63-INT50-FT/B			63	88	3	18
		SM D63-22-FT/E	85	109	3	27	SR M12x55
		SM D63-33-FT/F	85	120	3	30	SR M12x55
	SE D63-22-FT/G	SM D63-22-FT/E	106	130	3	33	SR M12x70
	SE D63-22-FT/G	SM D63-33-FT/F	117	141	3	36	SR M12x70
	SE D63-33-FT/G	SM D63-33-FT/F	129	152	3	39	SR M12x80

SDK BT/INT-FT/B (Modular) Диаметр 80 мм
Базовый насадной корпус	Переходник	Насадка	Ap	H	Торцевые пластины Zeff	Z	Крепежный винт
SPK D80-85-BT50-FT/B  SPK D80-85-INT50-FT/B			85	109	3	24
		SM D80-22-FT/E	107	130	3	33	SR M16x55
		SM D80-33-FT/F	115	141	3	36	SR M16x55
	SE D80-22-FT/G	SM D80-22-FT/E	126	152	3	39	SR M16x80
	SE D80-22-FT/G	SM D80-33-FT/F	137	162	3	42	SR M12x70
	SE D80-33-FT/G	SM D80-33-FT/F	147	172	3	45	SR M16x90

SDK BT/INT-FT/B (Modular) Диаметр 100 мм
Базовый насадной корпус	Насадка	Ap	H	Торцевые пластины Zeff	Z	Крепежный винт
SPK D100-105-BT50-FT/B  SPK D100-105-INT50-FT/B		105	132	4	40
	SM D100-22-FT/E	126	155	4	52	SR M20x60
	SM D100-44-FT/F	148	175	4	60	SR M20x80

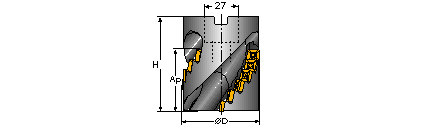

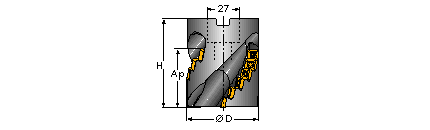

SPK D50-FT/A (HELIQUAD)

SPK D50-FT/A Насадной базовый корпус диаметром 50 мм
Обозначение	D	Ap	H	d	Число канавок	Z	Торцевые пластины	Kg	Пластины
SPK D50-44-27-FT/A	50	44	71	27	2	2	10	0.65	QPMR 1004 QPMT 1004 SPMT 1004 XPMT 1004

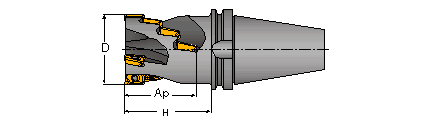

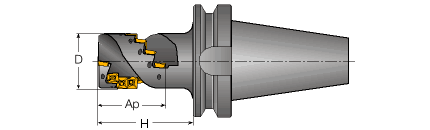

SPK D50-FT/B (HELIQUAD)

SPK D50-FT/B Конический базовый корпус диаметром 50 мм
Обозначение	D	Ap	H	Число канавок	Z	Торцевые пластины	Kg	Пластины
SPK D50-60-BT50-FT/B	50	61	86	2	2	14	5.00	QPMR 1004 QPMT 1004 SPMT 1004 XPMT 1004
SPK D50-60-INT50-FT/B	50	61	86	2	2	14	4.00

SDK FT/A (HELIQUAD)

SDK FT/A Насадной базовый корпус диапазоном диаметров 63-80 мм
Обозначение	D	Ap	H	d	Число канавок	Z	Торцевые пластины	Kg	Пластины
SDK D63-53-27-FT/A	63	53	76.2	27	3	3	15	0.83	QDMT 1205 QDCT 1205 SDMT 1205 SDMR 1205
SDK D80-64-32-FT/A	80	64	98.0	32	3	3	18	2.30

SDK FT/B (HELIQUAD)

SDK FT/B Конический базовый корпус диапазоном диаметров 63-80 мм
Обозначение	D	Ap	H	Число канавок	Z	Торцевые пластины	Kg	Пластины
SDK D63-63-BT50-FT/B	63	63	88	3	3	18	4.80	QDMT 1205 SDMT 1205 SDMR 1205 QDCT 1205
SDK D63-63-INT50-FT/B	63	63	88	3	3	18	3.80
SDK D80-85-BT50-FT/B	80	85	109	3	3	24	6.20
SDK D80-85-INT50-FT/B	80	85	109	3	3	24	5.20
SDK D100-105-BT50-FT/B	100	105	132	4	4	40	8.80
SDK D100-105-INT50-FT/B	100	105	132	4	4	40	8.80

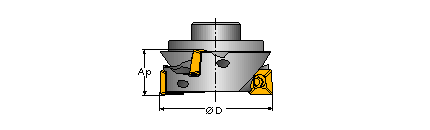

SM-FT (HELIQUAD)

SM-FT Насадка диаметром 50-100 мм
Обозначение	D	Ap	Число канавок	Торцевые пластины	Z	Kg
SM D50-18-FT/E	50	18	2	2	4	0.15
SM D50-26-FT/F	50	27	2	2	6	0.20
SM D63-22-FT/E	63	22	3	6	9	0.24
SM D63-33-FT/F	63	33	3	6	12	1.28
SM D80-22-FT/E	80	22	3	6	9	0.48
SM D80-33-FT/F	80	33	3	6	12	0.99
SM D100-22-FT/E	100	22	4	4	12	0.82
SM D100-44-FT/F	100	44	4	4	20	1.50

Пластины: S/Q/XPMT 10 для D=50, S/QDMT 1205 для D>=63

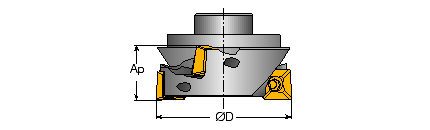

SE-FT (HELIQUAD)

SE-FT Переходник для винтовой фрезы с диапазоном диаметров 50-80 мм
Обозначение	D	Ap	Число канавок	Торцевые пластины	Z	Kg
SE D50-18-FT/G	50	18	2	2	4	0.13
SE D63-22-FT/G	63	22	3	0	6	0.23
SE D63-22-FT/G	63	22	3	0	6	0.23

Пластины: S/Q/XPMT 10 для D=50, S/QDMT 1205 для D>=63
