Удлинненные пазовые фрезы

1 - 2 - [Возврат]

XOK (HELIQUAD)

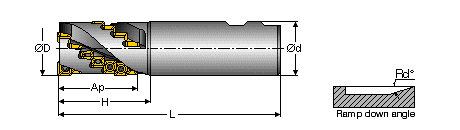

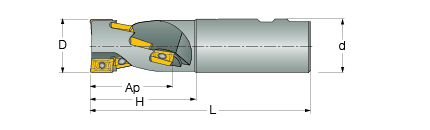

XOK Винтовые фрезы с хвостовиком. Диапазон диаметров 16-32 мм
Обозначение	D	Z	Число канавок	H	Ap	L	d	a°	Kg	Пластины
XOK D16-22-W16-06	16	5	1	27	22.00	80	16	3.5	0.10	SOMT 06 QOMT 06 XOMT 06
XOK D20-25-W20-M06	20	10	2	32	27.35	86	20	3.0	0.16
XOK D25-25-W25-M06	25	15	3	36	26.20	96	25	1.5	0.30
XOK D25-38-W25-M06	25	21	3	45	38.20	108	25	1.5	0.32
XOK D32-32-W32-M06	32	24	4	44	33.00	106	32		0.55

HP ANK (HELIPLUS)

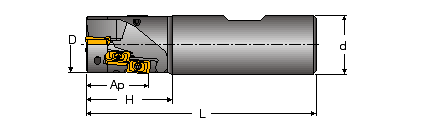

HP ANK Винтовые фрезы с хвостовиком. Диапазон диаметров 16-32 мм
Обозначение	D	Z	Число канавок	H	Ap	L	d	Хвостовик	Пластины
HP ANK D16-14-02-W16-7	16	4	2	25	14.6	75	16	Weldon	HP ANKT 07
HP ANK D16-21-01-W16-7	16	3	1	30	21.6	80	16
HP ANK D20-21-02-W20-7	20	6	2	30	21.6	80	20
HP ANK D20-28-02-W20-7	20	8	2	40	28.6	90	20
HP ANK D25-28-03-W25-7	25	12	3	40	28.6	100	25
HP ANK D32-35-04-W32-7	32	20	4	45	35.5	110	32

SPK (ISOMILL)

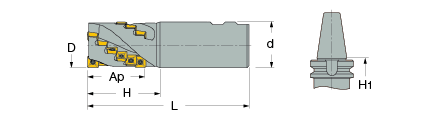

SPK Винтовые фрезы с хвостовиком. Диапазон диаметров 32-50 мм
Обозначение	D	Z	Число канавок	H	H1	Ap	L	d	a°	Kg	Пластины
SPK D32-35-W32-10	32	8	2	50	--	35.0	120	32	2.0	0.60	SPMT 10 XPMT 10 QPMT 10
SPK D40-42-W32-10	40	15	3	55	--	43.6	125	32	1.5	0.69
SPK D40-50-W32-CP10	40	12	2	61	--	52.0	130	32	1.5	0.80
SPK D50-50-W32-CP10	50	12	2	65	--	52.0	130	32	1.5	1.10
SPK D50-50-W40-10	50	18	3	65	--	52.0	140	40	1.5	1.30
SPK D50-100-INT50-10	50	24	2	128	147	103.0	248		1.5	4.00
SPK D50-100-BT50-10	50	24	2	128	165	103.0	267		1.5	5.00

SPK-CF4 (HELIQUAD)

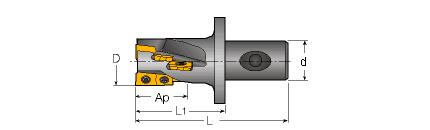

SPK-CF4 Фрезы HELIQUAD переходными элементами CLICKFIT
Обозначение	D	Zeff	Z	Ap	L	L1	d	a°	СОЖ	Kg	Пластины
SPK D32-35-CF4	32	2	8	35.0	100	50	CF4	2.0	+	0.40	SPMT 10 XPMT 10 QPMT 10
SPK D40-42-CF4	40	3	15	43.6	110	60	CF4	1.5	+	0.53

APK-FE (HELIMILL)

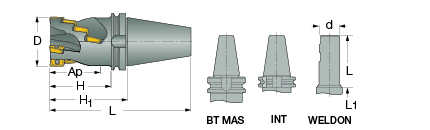

APK-FE Винтовые фрезы с хвостовиком. Диапазон диаметров 20-50 мм
Обозначение	D	Z	Число канавок	Ap	L	H	H1	d	a°	Kg	Пластины
APK D20-28-W20-FE	20	4	1	29.0	87	36	--	20	4.0	0.18	HM90 APKT 1003..(1)
APK D25-36-W25-FE	25	8	2	37.6	105	47	--	25	4.0	0.32	HM90 APCT 1003...(1)
APK D32-45-W32-FE	32	12	2	47.0	115	55	--	32	1.4	0.59	HM90 APCR 1003...(1)
APK D40-50-W32-FE	40	18	3	56.0	130	69	--	32	1.3	0.83	APKT 1003...
APK D50-63-BT50-FE	50	24	3	63.0	216	75	114	0	1.0	5.55	APCT 1003...
APK D50-63-INT50-FE	50	24	3	63.0	197	76	95	0	1.0	4.85	APCR 1003...

(1) HM90 APKT 1003.. Пластинки PDR с большим радиусом закругления могут устанавливаться только на торец фрезы.

3M AXK-13 (MILL2000)

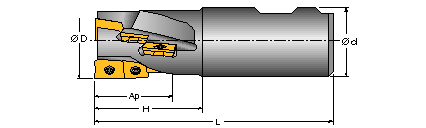

3M AXK-13 Винтовые фрезы с хвостовиком. Диапазон диаметров 25-50 мм
Обозначение	D	Z	Число канавок	Ap	L	H	d	Kg	Пластины
3M AXK D25-25-2-W25-13	25	4	2	24.5	100	35	25	0.34	3M AXKT 13
3M AXK D32-36-2-W32-13	32	6	2	36.5	110	50	32	0.60
3M AXK D32-36-3-W32-13	32	9	3	36.5	110	50	32	0.59
3M AXK D40-36-3-W32-13	40	9	3	36.0	110	45	32	0.72
3M AXK D40-48-4-W32-13	40	16	4	48.5	120	55	32	0.80
3M AXK D50-60-5-W40-13	50	25	5	58.7	142	65	40	1.53

Снижайте подачу на 50% во время врезания и выхода из заготовки. Это существенно увеличит срок службы пластин.

3M AXK-CF4 (MILL2000)

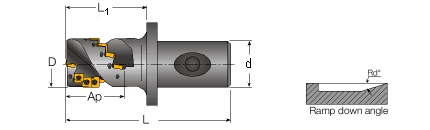

3M AXK-CF4 Фрезы MILL2000 с переходными элементами CLICKFIT. Диапазон диаметров 25-40 мм
Обозначение	D	Zeff	Z	Ap	L	L1	d	СОЖ	Kg	Пластины
3M AXK D25-25-2-CF4-13	25	2	4	24.0	90	40	CF4	+	0.35	3M AXKT 13
3M AXK D32-36-2-CF4-13	32	2	6	36.0	100	50	CF4	+	0.45
3M AXK D40-36-3-CF4-13	40	3	9	36.0	100	50	CF4	+	0.59
3M AXK D40-48-4-CF4-13	40	4	16	48.5	110	60	CF4	+	0.69

Снижайте подачу на 50% во время врезания и выхода из заготовки. Это существенно увеличит срок службы пластин.

ADK (HELI2000)

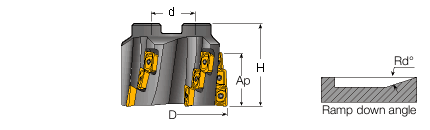

ADK Диапазон диаметров 32-100 мм
Обозначение	D	Z	Число канавок	Ap	L	H	H1	d	a°	Kg	Пластины
ADK D32-25-W32	32	4	2	26.0	108	48	--	32	2.5	0.55	HM90 ADKT 1505 HM90 ADCT 1505 HM90 ADCR 1505 HM90 ADKW 1505 ADCT 1505 ADKR 1505 PDR/PD-R ADCR 1505 ADKR 1505 PDR/PDTR/..R ADMT 1505 PDR
ADK D40-38-W32	40	6	2	38.5	115	50	--	32	2.0	0.70
ADK D45-50-W32	45	8	2	51.0	122	62	--	32		0.77
ADK D50-50-W32	50	12	3	51.0	122	62	--	32	0.9	0.94
ADK D50-50-W40	50	12	3	51.0	135	55	--	40	0.9	1.28
ADK D50-100-BT50	50	16	2	101.0	256	128	164		0.9	4.79
ADK D50-100-W40	50	16	2	101.0	192	110	--	40	0.9	1.73
ADK D63-63-BT50	63	18	3	64.0	237	96	135		0.6	5.42
ADK D63-63-INT50	63	18	3	64.0	222	100	120		0.6	4.51
ADK D80-85-BT50	80	24	3	89.0	254	112	152		0.5	7.10
ADK D80-85-INT50	80	24	3	89.0	235	113	133		0.5	5.96
ADK D100-110-BT50	100	40	4	113.7	286	145	184		0.4	10.82
ADK D100-110-INT50	100	40	4	113.7	267	146	165		0.4	7.77

SM (HELIMILL)

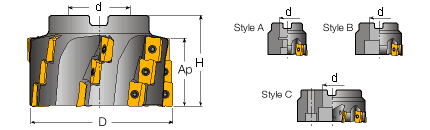

SM Диапазон диаметров 120-200 мм
Обозначение	D	Z	Число канавок	Ap	H	d	Тип оправки	a°	Kg	Пластины
SM D50-25-27-M	50	6	3	26.0	56	27	A	0.9	0.43	HM90 ADKT 1505 HM90 ADCT 1505 HM90 ADCR 1505 ADCT 1505 ADKR 1505 PDR/PD-R ADCR 1505 ADKR 1505 PDR/PDTR/..R ADMT 1505 PDR
SM D63-38-27-M	63	12	4	38.5	60	27	A	0.6	0.73
SM D80-38-32-M	80	15	5	38.5	60	32	A	0.5	1.34
SM D100-38-40-M	100	18	6	38.5	60	40	B	0.4	1.92
SM D125-38-40-M	125	21	7	38.5	60	40	C	0.3	2.70
SM D160-50-60-M	160	32	8	51.0	80	60	C	0.26	6.29
SM D200-50-60-M	200	40	10	51.0	80	60	C	0.26	9.69

3M SM-13 (MILL2000)

3M SM-13 Диапазон диаметров 40-50 мм
Обозначение	D	Z	Число канавок	Ap	H	d	Тип оправки	Kg	Пластины
3M SM D040-36-3-22-13	40	9	3	35.7	65	22	A	0.39	3M AXKT 1304..
3M SM D050-36-4-22-13	50	12	4	35.6	60	22	A	0.60

3M SM-20 (MILL2000)

3M SM-20 Диапазон диаметров 63-200 мм
Обозначение	D	Z	Число канавок	Ap	H	d	Тип оправки	Kg	Пластины
3M SM D063-40-4-27-20	63	8	4	39.0	65	27	A	0.96	3M AXKT 20
3M SM D080-40-5-32-20	80	10	5	38.7	65	32	A	1.58
3M SM D100-40-6-40-20	100	12	6	38.7	65	40	B	2.13
3M SM D125-60-7-40-20	125	21	7	57.5	80	40	C	3.70
3M SM D160-60-8-60-20	160	24	8	57.5	85	60	C	6.61
3M SM D200-60-9-60-20	200	27	9	57.5	85	60	C	10.12

Снижайте подачу на 50% во время врезания и выхода из заготовки. Это существенно увеличит срок службы пластин.
