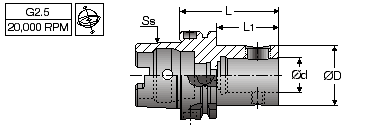

HSK-EM-E
HSK-EM-E

 Обозначение
D1
L
D
L1
 HSK A 50 EM 6 E  6 80 25 54
 HSK A 50 EM 8 E  8 80 28 54
 HSK A 50 EM 10 E  10 80 35 54
 HSK A 50 EM 12 E  12 90 42 64
 HSK A 50 EM 14 E  14 90 44 64
 HSK A 50 EM 16 E  16 90 48 64
 HSK A 50 EM 18 E  18 90 50 64
 HSK A 50 EM 20 E  20 100 52 74
 HSK A 63 EM 6 E  6 80 25 54
 HSK A 63 EM 8 E  8 80 28 54
 HSK A 63 EM 10 E  10 80 35 54
 HSK A 63 EM 12 E  12 90 42 64
 HSK A 63 EM 14 E  14 90 44 64
 HSK A 63 EM 16 E  16 100 48 74
 HSK A 63 EM 18 E  18 100 50 74
 HSK A 63 EM 20 E  20 100 52 74
 HSK A 63 EM 25 E  25 110 65 84
 HSK A 63 EM 32 E  32 110 72 84
 HSK A 100 EM 6 E  6 90 25 61
 HSK A 100 EM 8 E  8 90 28 61
 HSK A 100 EM 10 E  10 90 35 61
 HSK A 100 EM 12 E  12 100 42 71
 HSK A 100 EM 14 E  14 100 44 71
 HSK A 100 EM 16 E  16 100 48 71
 HSK A 100 EM 18 E  18 100 50 71
 HSK A 100 EM 20 E  20 110 52 81
 HSK A 100 EM 25 E  25 120 65 91
 HSK A 100 EM 32 E  32 120 72 91

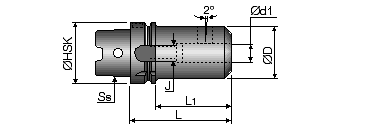

HSK-CF4
HSK-CF4

 Обозначение
Конус
L
L1
D
d
 HSK A 63 CF4-S  63 70 44 44.5 CF4
 HSK A 100 CF4-S  100 76 47 44.5 CF4

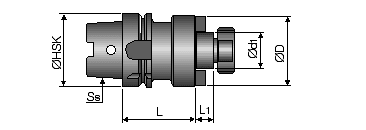

HSK-SEM
HSK-SEM

 Обозначение
d1
L
D
L1
 HSK A 50 SEM 16 16 50 38 17
 HSK A 50 SEM 22 22 60 47 19
 HSK A 50 SEM 27 27 60 58 21
 HSK A 63 SEM 16 16 50 38 17
 HSK A 63 SEM 22 22 50 47 19
 HSK A 63 SEM 27 27 60 58 21
 HSK A 63 SEM 32 32 60 66 24
 HSK A 63 SEM 40 40 60 82 27
 HSK A 100 SEM 22 22 50 47 19
 HSK A 100 SEM 27 27 50 58 21
 HSK A 100 SEM 32 32 50 66 24
 HSK A 100 SEM 40 40 60 82 27
 HSK A 100 SEM 50 50 70 95 30
 HSK A 100 SEM 60 60 70 128 40

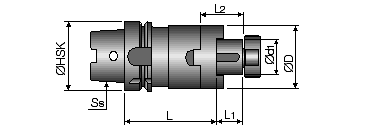

HSK-SMC
HSK-SMC

 Обозначение
d1
L
D
L1
L2
 HSK A 50 SMC 16x50 16 50 32 17 27
 HSK A 50 SMC 22x50 22 50 40 19 31
 HSK A 50 SMC 27x65 27 65 48 21 33
 HSK A 50 SMC 32x65 32 65 58 24 38
 HSK A 63 SMC 16x60 16 60 32 17 21
 HSK A 63 SMC 22x60 22 60 40 19 31
 HSK A 63 SMC 27x60 27 60 48 21 33
 HSK A 63 SMC 32x60 32 60 58 24 38
 HSK A 63 SMC 40x70 40 70 70 27 41
 HSK A 100 SMC 16x60 16 60 32 17 21
 HSK A 100 SMC 22x60 22 60 40 19 31
 HSK A 100 SMC 27x60 27 60 48 21 33
 HSK A 100 SMC 32x60 32 60 58 24 38
 HSK A 100 SMC 40x70 40 70 70 27 41
 HSK A 100 SMC 50x80 50 80 90 30 46

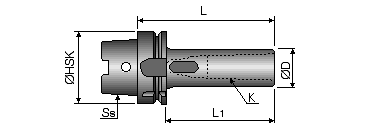

HSK-MT
HSK-MT

 Обозначение
K
D
L
L1
 HSK A 50 MT1x100 1 25 100 74
 HSK A 50 MT2x120 2 32 120 94
 HSK A 50 MT3x140 3 40 140 114
 HSK A 63 MT1x100 1 25 110 84
 HSK A 63 MT2x120 2 32 120 94
 HSK A 63 MT3x140 3 40 140 114
 HSK A 63 MT4x160 4 48 160 134
 HSK A 100 MT1x100 1 25 110 81
 HSK A 100 MT2x120 2 32 120 91
 HSK A 100 MT3x140 3 40 150 121
 HSK A 100 MT4x160 4 48 170 141
 HSK A 100 MT5x200 5 63 200 171

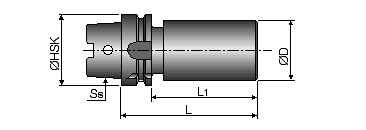

HSK-BL
HSK-BL HSK с пустым концом

 Обозначение
HSK-A
D
L
L1
 HSK A 50 BL 53x74 50 53 100 74
 HSK A 50 BL 53x174 50 53 200 174
 HSK A 63 BL 63x74 63 63 100 74
 HSK A 63 BL 63x174 63 63 200 174
 HSK A 100 BL 102x71 100 102 100 71
 HSK A 100 BL 102x171 100 102 200 171
