DIN 69893 HSK - A

Page 1 - [Page 2] - [Возврат]

HSK-ER

HSK-ER Хвостовик для пружинной цанги
Обозначение	Диапазон	L	L1
HSK A 50 ER 16x100	0.5-10	100
HSK A 50 ER 16x120	0.5-10	120
HSK A 50 ER 20x100	1-13	100
HSK A 50 ER 20x120	1-13	120
HSK A 63 ER 16x100	0.5-10	100
HSK A 63 ER 16x120	0.5-10	120
HSK A 63 ER 16x160	0.5-10	160	85
HSK A 63 ER 20x100	1-13	100
HSK A 63 ER 20x120	1-13	120
HSK A 63 ER 20x160	1-13	160	85
HSK A 100 ER 16x100	0.5-10	100
HSK A 100 ER 16x160	0.5-10	160	85
HSK A 100 ER 20x100	1-13	100
HSK A 100 ER 20x160	1-13	160	85

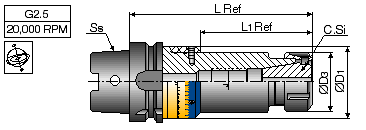

HSK-ER Хвостовик для пружинной цанги
Обозначение	Диапазон	L	L1
HSK A 50 ER 25x100	1-16	80	54
HSK A 50 ER 25x100	1-16	100	74
HSK A 50 ER 32x100	2-20	100	74
HSK A 50 ER 32x120	2-20	120	94
HSK A 63 ER 25x80	1-16	80	54
HSK A 63 ER 25x100	1-16	100	74
HSK A 63 ER 25x120	1-16	120	94
HSK A 63 ER 32x80	2-20	80	54
HSK A 63 ER 32x100	2-20	100	74
HSK A 63 ER 32x120	2-20	120	94
HSK A 63 ER 40x80	3-26	80	54
HSK A 63 ER 40x100	3-26	100	74
HSK A 63 ER 40x120	3-26	120	94
HSK A 100 ER 25x100	1-16	100	71
HSK A 100 ER 25x120	1-16	120	91
HSK A 100 ER 32x100	2-20	100	71
HSK A 100 ER 32x120	2-20	120	91
HSK A 100 ER 40x100	3-26	100	71
HSK A 100 ER 40x120	3-26	120	91

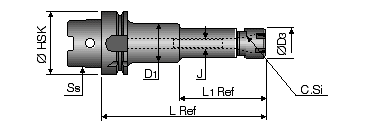

HSK-ER

HSK-ER Миниатюрный хвостовик для пружинной цанги
Обозначение	Диапазон	L	L1
HSK A 50 ER 16x100 M	0.5-10	100
HSK A 50 ER 16x120 M	0.5-10	120
HSK A 50 ER 20x100 M	1-13	100
HSK A 50 ER 20x120 M	1-13	120
HSK A 63 ER 16x100 M	0.5-10	100
HSK A 63 ER 16x120 M	0.5-10	120	78
HSK A 63 ER 16x160 M	0.5-10	160	85
HSK A 63 ER 20x100 M	1-13	100
HSK A 63 ER 20x120 M	1-13	120
HSK A 63 ER 20x160 M	1-13	160	85
HSK A 100 ER 16x100 M	0.5-10	100
HSK A 100 ER 16x160 M	0.5-10	160	85
HSK A 100 ER 20x100 M	1-13	100
HSK A 100 ER 20x160 M	1-13	160	85

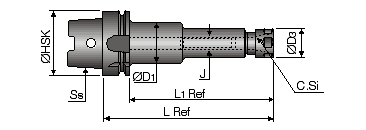

HSK-ER-BIN

HSK-ER-BIN Компенсационные
Обозначение	L	L1	D1	J
HSK A 63 ER 16x100 BIN	100	45	44	M10
HSK A 63 ER 16x160 BIN	160	75	44	M10
HSK A 63 ER 20x100 BIN	100	44	44	M12
HSK A 63 ER 20x160 BIN	160	85	44	M12
HSK A 63 ER 25x100 BIN	100	44	44	M16
HSK A 63 ER 25x160 BIN	160	85	44	M16
HSK A 63 ER 32x120 BIN	120	47	60	M22
HSK A 63 ER 32x160 BIN	160	85	60	M22
HSK A 63 ER 40x120 BIN	120	45	60	M28

Параметры могут быть улучшены в случае использования компенсирующего станка

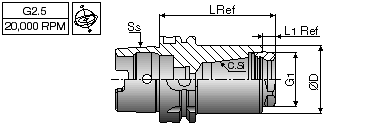

HSK-ER-SHORT

HSK-ER-SHORT
Обозначение	L	L1	D	G1
HSK A63 ER 32 SHORT	84.5	9.5	50	M40x1.5
HSK A100 ER 32 SHORT	89.5	9.5	50	M40x1.5

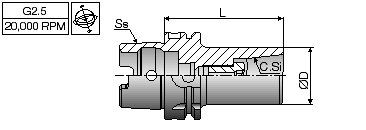

HSK-ER-CLICKIN

HSK-ER-CLICKIN
Обозначение	L	D
HSK A 63 ER32 CLICK-IN	85	41
HSK A 100 ER32 CLICK-IN	90	41

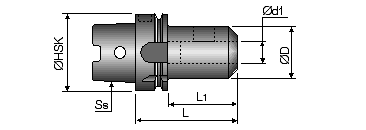

HSK-EM

HSK-EM
Обозначение	D1	L	D	L1
HSK A 50 EM 6	6	65	25	39
HSK A 50 EM 8	8	65	28	39
HSK A 50 EM 10	10	65	35	39
HSK A 50 EM 12	12	80	42	54
HSK A 50 EM 14	14	80	44	54
HSK A 50 EM 16	16	80	48	54
HSK A 50 EM 18	18	80	50	54
HSK A 50 EM 20	20	80	52	54
HSK A 63 EM 6	6	65	25	39
HSK A 63 EM 8	8	65	28	39
HSK A 63 EM 10	10	65	35	39
HSK A 63 EM 12	12	80	42	54
HSK A 63 EM 14	14	80	44	54
HSK A 63 EM 16	16	80	48	54
HSK A 63 EM 18	18	80	50	54
HSK A 63 EM 20	20	80	52	54
HSK A 63 EM 25	25	110	65	84
HSK A 63 EM 32	32	110	72	84
HSK A 100 EM 6	6	80	25	51
HSK A 100 EM 8	8	80	28	51
HSK A 100 EM 10	10	80	35	51
HSK A 100 EM 12	12	80	42	51
HSK A 100 EM 14	14	80	44	51
HSK A 100 EM 16	16	100	48	71
HSK A 100 EM 18	18	100	50	71
HSK A 100 EM 20	20	100	52	71
HSK A 100 EM 25	25	100	65	71
HSK A 100 EM 32	32	100	72	71
