DIN 69871/1

Page 1 - [Page 2] - [Возврат]

Цанговый патрон для конусного хвостовика ISO

Конус Тип Цанги No. по каталогу Объем сжатия мм. Диапазон мм. L G J D  ISO 30 ER 32 4511001 1.0 2-20 65 M 12 M 18x1.5 50  ISO 40 ER 32 4511002 1.0 2-20 65 M 16 M 22x1.5 50 ER 40 4511003 1.0 2-20 100 50 ER 40 4511005 1.0 3-26 70 63 ER 40 4511006 1.0 3-26 100 63  ISO 50 ER 32 4511007 1.0 2-20 100 M 24 M 28х1.5 50 ER 32 4511008 1.0 2-20 150 M 28х1.5 50 ER 40 4511010 1.0 3-26 100 M 28х1.5 63 ER 40 4511011 1.0 3-26 150 M 28х1.5 63 ER 50 4511013 2.0 10-34 100 M 36х1.5 78

Для "V" фланцев станков с ЧПУ

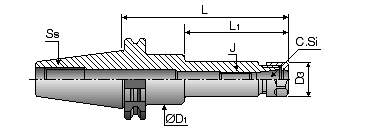

Удлинненный цанговый патрон для конусного хвостовика ISO

Конус Тип Цанги No. по каталогу Объем сжатия мм. Диапазон мм. L L1 G J D1 D  ISO 30 ER 16 4511015 1.0 0.5-10 63 M 12 M 10 28  ISO 40 ER 16 4511017 1.0 0.5-10 100 85 M 16 M 12 40 28 ER 20 4511019 1.0 1-13 100 M 12 40 34  ISO 50 ER 16 4511021 1.0 0.5-10 100 85 M 24 M 12 40 28 ER 20 4511023 1.0 1-13 100 M 16 40 34

Для "V" фланцев станков с ЧПУ

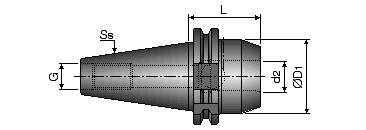

Оправка для концевых фрез DIN 6359

Конус No. по каталогу d2 L D1 G  ISO 40 4535026 12 45 42 M 16 4535024 12 50 42 4535027 16 45 48 4535001 16 63 48 4535028 20 45 52 4535002 20 63 52 4535029 25 45 63 4535003 25 100 65 4535004 32 100 72  ISO 50 4535005 16 63 48 M 24 4535006 20 63 52 4535007 25 80 65 4535008 32 100 72 4535009 40 100 90 4535037 50 125 100

Для концевых фрез с хвостовиком Велдона DIN 1835-2

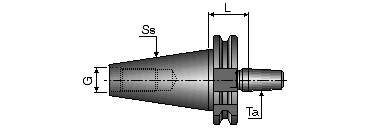

Оправка к зажимным патронам для сверл

Конус No. по каталогу Ta L G  ISO 30 4541004 B 16 26 M 12  ISO 40 4541001 B 16 26 M 16  ISO 30 4541010 B 16 26 M 24

Для крепления сверл DIN 238
