DIN 69871/1

[Page 1] - Page 2 - [Возврат]

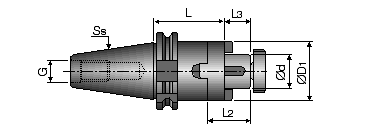

Державка для комбинированной насадной концевой фрезы DIN 6358

Конус No. по каталогу d L L3 L2 D1 G  ISO 40 4538003 22 55 19 31 40 M 16 4538005 27 55 21 33 48 4538007 32 60 24 38 58 4538023 40 60 27 41 70  ISO 50 4538009 22 55 19 31 40 M 24 4538011 27 55 21 33 48 4538013 32 55 24 38 58 4538015 40 55 27 41 70

Для торцевых и концевых фрез со шпоночной канавкой DIN 138

Державка для торцевой фрезы DIN 6357

Конус No. по каталогу d L L2 D1 D2 G G1 G2  ISO 50 4521004 40 70 30 88 66.70 M 24 M 12 M 20 4521001 60 70 40 128 101.60 M 24 M 16 M 30

Для торцевых фрез больших диаметров

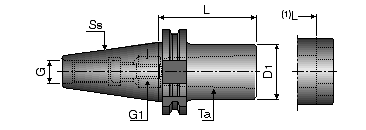

Конусный переходник Морзе DIN 6364

Конус No. по каталогу Ta L D1 G1 G  ISO 40 4540002 MT 2 50 32 M 10 M 16 4540003 MT 3 70 40 M 12 4540011 MT 4 95 63 M 16  ISO 50 4540005 MT 2 60 32 M 10 M 24 4540006 MT 3 65 40 M 12

Для инструментов с коническим хвостовиком Морзе DIN 228-2 / СТ СЕВ 147-75

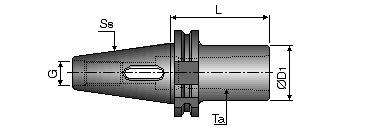

Конусный переходник Морзе DIN 6383

Конус No. по каталогу Ta L D1 G  ISO 40 4539001 MT 2 50 32 M 16 4539002 MT 3 70 40 4539007 MT 4 95 48  ISO 50 4539005 MT 3 65 40 M 24 4539006 MT 4 95 48 4539012 MT 5 105 63

Для инструментов с коническим хвостовиком Морзе DIN 228-2 / СТ СЕВ 147-75
