DIN 69871 - A/B

[Page 1] - Page 2 - [Возврат]

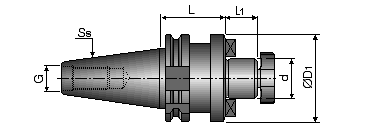

DIN 69871-SEM

DIN 69871-SEM
Обозначение	d1	L	L1	G	D1
DIN 69871 30 SEM 16	16	35	17	M12	38
DIN 69871 30 SEM 22	22	50	19	M12	47
DIN 69871 30 SEM 27	27	50	21	M12	58
DIN 69871 40 SEM 16	16	35	17	M16	38
DIN 69871 40 SEM 22	22	35	19	M16	47
DIN 69871 40 SEM 27	27	60	21	M16	58
DIN 69871 40 SEM 32	32	60	24	M16	66
DIN 69871 40 SEM 40	40	60	27	M16	82
DIN 69871 50 SEM 16	16	35	17	M24	38
DIN 69871 50 SEM 22	22	35	19	M24	47
DIN 69871 50 SEM 27	27	35	21	M24	58
DIN 69871 50 SEM 32	32	35	24	M24	66
DIN 69871 50 SEM 40	40	50	27	M24	82
DIN 69871 50 SEM 50	50	60	30	M24	95

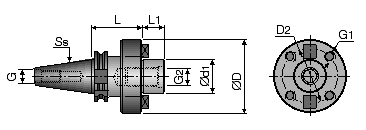

DIN 69871-FM

DIN 69871-FM
Обозначение	d1	L	L1	D	G	G1	G2	D2
DIN 69871 40 FM 40	40	60	30	88	M16	M12	M20	66.7
DIN 69871 50 FM 40	40	70	30	88	M24	M12	M20	66.7
DIN 69871 50 FM 60	60	70	40	128	M24	M16		101.6

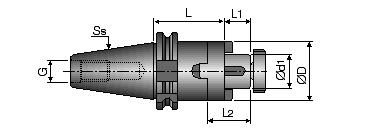

DIN 69871-SMC

DIN 69871-SMC Оправка для комбинированной насадной концевой фрезы
Обозначение	d1	L	L1	L2	D	G
DIN 69871 30 SMC 16x50	16	50	17	27	32	M12
DIN 69871 30 SMC 22x50	22	50	19	31	40	M12
DIN 69871 30 SMC 27x55	27	55	21	33	48	M12
DIN 69871 30 SMC 32x60	32	60	24	38	58	M12
DIN 69871 40 SMC 16x55	16	55	17	27	32	M16
DIN 69871 40 SMC 16x100	16	100	17	27	32	M16
DIN 69871 40 SMC 22x55	22	55	19	31	40	M16
DIN 69871 40 SMC 22x100	22	100	19	31	40	M16
DIN 69871 40 SMC 27x55	27	55	21	33	48	M16
DIN 69871 40 SMC 27x100	27	100	21	33	48	M16
DIN 69871 40 SMC 32x60	32	60	24	38	58	M16
DIN 69871 40 SMC 32x100	32	100	24	38	58	M16
DIN 69871 40 SMC 40x60	40	60	27	41	70	M16
DIN 69871 50 SMC 16x55	16	55	17	27	32	M24
DIN 69871 50 SMC 16x100	16	100	17	27	32	M24
DIN 69871 50 SMC 22x55	22	55	19	31	40	M24
DIN 69871 50 SMC 22x100	22	100	19	31	40	M24
DIN 69871 50 SMC 27x55	27	55	21	33	48	M24
DIN 69871 50 SMC 27x100	27	100	21	33	48	M24
DIN 69871 50 SMC 32x55	32	55	24	38	58	M24
DIN 69871 50 SMC 32x100	32	100	24	38	58	M24
DIN 69871 50 SMC 40x55	40	55	27	41	70	M24
DIN 69871 50 SMC 40x100	40	100	27	41	70	M24
DIN 69871 50 SMC 50x70	50	70	30	46	90	M24

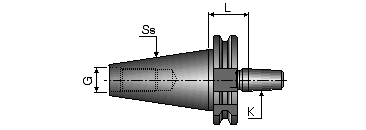

DIN 69871-D.CHK

DIN 69871-D.CHK Оправка к зажимным патронам для сверл
Обозначение	K	L	G
DIN 69871 30 D.CHK B12	B12	26	M12
DIN 69871 30 D.CHK B16	B16	26	M12
DIN 69871 40 D.CHK B12	B12	26	M16
DIN 69871 40 D.CHK B16	B16	26	M16
DIN 69871 40 D.CHK B18	B18	26	M16
DIN 69871 50 D.CHK B12	B12	26	M24
DIN 69871 50 D.CHK B16	B16	26	M24
DIN 69871 50 D.CHK B18	B18	26	M24

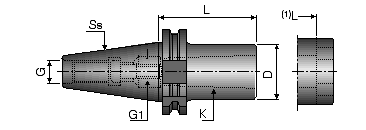

DIN 69871-AD

DIN 69871-AD Оправки
Обозначение	K	L	D	G1	G
DIN 69871 40 AD 30 DIN2080	DIN 2080	50	50	M12	M16
DIN 69871 40 AD BT 30	DIN 69871/A BT MAS	50	50	M12	M16
DIN 69871 50 AD 40 DIN2080	DIN 2080	70	63	M16	M24
DIN 69871 50 AD BT 40	DIN 69871/A BT MAS	70	63	M16	M24

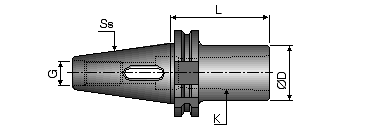

DIN 69871-MT

DIN 69871-MT Оправки
Обозначение	K	L	D	G
DIN 69871 30 MT1x50	MT1	50	25	M12
DIN 69871 30 MT2x60	MT2	60	32	M12
DIN 69871 30 MT3x75	MT3	75	40	M12
DIN 69871 40 MT1x50	MT1	50	25	M16
DIN 69871 40 MT2x50	MT2	50	32	M16
DIN 69871 40 MT3x70	MT3	70	40	M16
DIN 69871 40 MT4x95	MT4	95	48	M16
DIN 69871 50 MT1x45	MT1	45	25	M24
DIN 69871 50 MT2x60	MT2	60	32	M24
DIN 69871 50 MT3x65	MT3	65	40	M24
DIN 69871 50 MT4x95	MT4	95	48	M24
DIN 69871 50 MT5x105	MT5	105	63	M24

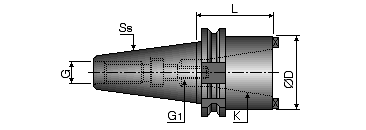

DIN 69871-MT-DRW

DIN 69871-MT-DRW Оправки
Обозначение	K	L	D	G1	G
DIN 69871 30 MT1 DRW	MT1	50	25	M6	M12
DIN 69871 30 MT2 DRW	MT2	70	32	M10	M12
DIN 69871 30 MT3 DRW	MT3	100	40	M12	M12
DIN 69871 40 MT1 DRW	MT1	50	25	M6	M16
DIN 69871 40 MT2 DRW	MT2	50	32	M10	M16
DIN 69871 40 MT3 DRW	MT3	70	40	M12	M12
DIN 69871 40 MT4 DRW	MT4	95	60	M16	M16
DIN 69871 50 MT1 DRW	MT1	45	25	M6	M24
DIN 69871 50 MT2 DRW	MT2	60	32	M10	M24
DIN 69871 50 MT3 DRW	MT3	65	40	M12	M24
DIN 69871 50 MT4 DRW	MT4	70	63	M16	M24
DIN 69871 50 MT5 DRW	MT5	100	78	M20	M24

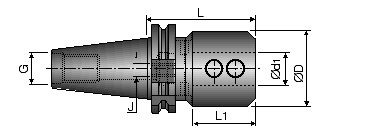

FITBORE-EM

FITBORE-EM Патрон для сверления регулируемого диаметра
Обозначение	d1	L	D	G1	L1	J
FITBORE 69871 40 EM16(1)	16	135	72	M16	70	M10
FITBORE 69871 40 EM20	20
FITBORE 69871 40 EM25	25
FITBORE 69871 40 EM32	32
FITBORE 69871 40 EM40	40
FITBORE 69871 50 EM16(1)	16	131	72	M24	70	M10
FITBORE 69871 50 EM20	20
FITBORE 69871 50 EM25	25
FITBORE 69871 50 EM32	32
FITBORE 69871 50 EM40	40

(1)Добавить в обозначение В через слеш для заказа оправки с внутренним подводом СОЖ

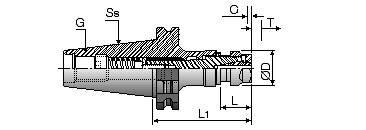

GTI-DIN 69871-ER

GTI-DIN 69871-ER Оправка для крепления метчиков
Обозначение	Объем метчика	G	L1	L	D	T	C
GTI DIN69871 40 ER16	M3-M10	M16	85	24	28	8	3
GTI DIN69871 40 ER32	M6-M20	M16	107	30	50	9	4
GTI DIN69871 40 ER40	M6-M28	M16	123	46	63	9	4
GTI DIN69871 50 ER16	M3-M10	M24	116	24	28	8	3
GTI DIN69871 50 ER32	M6-M20	M16	116	30	50	9	4
GTI DIN69871 50 ER40	M6-M28	M24	132	46	63	9	4
