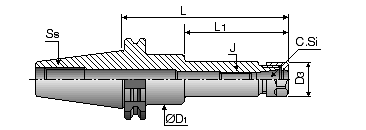

DIN 69871-ER
DIN 69871-ER

 Обозначение
Диапазон
L
L1
 DIN 69871 30 ER 16x63(1)  0.5-10 63 28
 DIN 69871 40 ER 16x63  0.5-10 63
 DIN 69871 40 ER 16x100  0.5-10 100
 DIN 69871 40 ER 16x160  0.5-10 160 85
 DIN 69871 40 ER 20x63  1-13 63
 DIN 69871 40 ER 20x100  1-13 100
 DIN 69871 40 ER 20x160  1-13 160 85
 DIN 69871 50 ER 16x100  0.5-10 100
 DIN 69871 50 ER 16x160  0.5-10 160 85
 DIN 69871 50 ER 16x200  0.5-10 200 85
 DIN 69871 50 ER 20x100  1-13 100
 DIN 69871 50 ER 20x160  1-13 160 85
DIN 69871-ER

 Обозначение
Диапазон
L
L1
 DIN 69871 30 ER 32x65(1)  2-20 65
 DIN 69871 40 ER 25x65  1-16 65
 DIN 69871 40 ER 25x100  1-16 100
 DIN 69871 40 ER 25x150  1-16 150
 DIN 69871 40 ER 32x65  2-20 65
 DIN 69871 40 ER 32x100  2-20 100
 DIN 69871 40 ER 32x150  2-20 150
 DIN 69871 40 ER 40x70  3-26 70
 DIN 69871 40 ER 40x100  3-26 100
 DIN 69871 50 ER 25x100  1-16 100
 DIN 69871 50 ER 25x150  1-16 150
 DIN 69871 50 ER 25x200  1-16 200 85
 DIN 69871 50 ER 32x100  2-20 100
 DIN 69871 50 ER 32x150  2-20 150
 DIN 69871 50 ER 32x200  2-20 200
 DIN 69871 50 ER 40x100  3-26 100
 DIN 69871 50 ER 40x150  3-26 150
 DIN 69871 50 ER 40x200  3-26 200
 DIN 69871 50 ER 50x100  10-34 100
 DIN 69871 50 ER 50x150  10-34 150
(1)Добавить В через фланец для охладителя

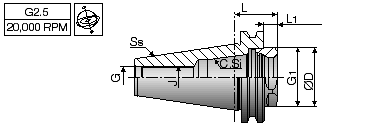

DIN 69871-ER-SHORT
DIN 69871-ER-SHORT

 Обозначение
L
L1
D
J
G
G1
 DIN 69871 40 ER32 SHORT  36.5 9.5 40 M16 M16 M40x1.5
 DIN 69871 40 ER40 SHORT  46.5 9.5 50 M16 M16 M50x1.5
 DIN 69871 50 ER32 SHORT  47.5 9.5 40 M22x1.5 M24 M40x1.5
 DIN 69871 50 ER40 SHORT  47.5 9.5 50 M28x1.5 M24 M50x1.5

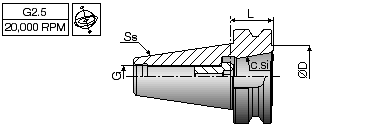

DIN 69871-ER-CLICKIN
DIN 69871-ER-CLICKIN

 Обозначение
L
D
G
 DIN 69871 40 ER32 CLICK-IN  20.1 41 M16
 DIN 69871 50 ER32 CLICK-IN  20.1 41 M24

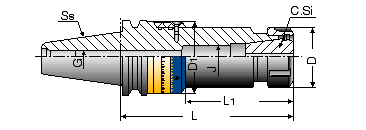

DIN 69871-ER-BIN
DIN 69871-ER-BIN

 Обозначение
L
L1
D
D1
G
J
 DIN 69871 40 ER16x100 BIN  100 45 28 44 M16 M10
 DIN 69871 40 ER16x160 BIN  160 85 28 44 M16 M10
 DIN 69871 40 ER20x100 BIN  100 51 34 44 M16 M12
 DIN 69871 40 ER20x160 BIN  160 87 34 44 M16 M12
 DIN 69871 40 ER25x100 BIN  100 51 42 44 M16 M16
 DIN 69871 40 ER25x160 BIN  160 88 42 44 M16 M16
 DIN 69871 40 ER32x100 BIN  100 35 50 60 M16 M22
 DIN 69871 40 ER32x160 BIN  160 95 50 60 M16 M22
 DIN 69871 40 ER40x100 BIN  100 35 60 60 M16 M28

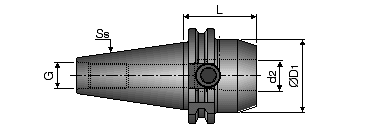

DIN 69871-EM
DIN 69871-EM

 Обозначение
d2
L
D1
G
 DIN 69871 30 EM 6  6 50 25 M12
 DIN 69871 30 EM 8  8 50 28 M12
 DIN 69871 30 EM 10  10 50 35 M12
 DIN 69871 30 EM 12  12 50 42 M12
 DIN 69871 30 EM 14  14 63 44 M12
 DIN 69871 30 EM 16  16 63 48 M12
 DIN 69871 30 EM 18  18 72 50 M12
 DIN 69871 30 EM 20  20 72 52 M12
 DIN 69871 40 EM 6(1)  6 50 25 M16
 DIN 69871 40 EM 8  8 50 28 M16
 DIN 69871 40 EM 10  10 50 35 M16
 DIN 69871 40 EM 12  12 50 42 M16
 DIN 69871 40 EM 14  14 63 44 M16
 DIN 69871 40 EM 16  14 63 46 M16
 DIN 69871 40 EM 18  18 63 50 M16
 DIN 69871 40 EM 20  20 63 52 M16
 DIN 69871 40 EM 25  25 100 65 M16
 DIN 69871 40 EM 32  32 100 72 M16
 DIN 69871 50 EM 6(1)  6 63 25 M24
 DIN 69871 50 EM 8  8 63 28 M24
 DIN 69871 50 EM 10  10 63 35 M24
 DIN 69871 50 EM 12  12 63 42 M24
 DIN 69871 50 EM 14  14 63 44 M24
 DIN 69871 50 EM 16  16 63 48 M24
 DIN 69871 50 EM 18  18 63 50 M24
 DIN 69871 50 EM 20  20 63 52 M24
 DIN 69871 50 EM 25  25 80 65 M24
 DIN 69871 50 EM 32  32 100 72 M24
 DIN 69871 50 EM 40  40 100 90 M24
 DIN 69871 50 EM 50  50 125 100 M24
(1)Добавить в обозначение В через слеш для заказа оправки с внутренним подводом СОЖ

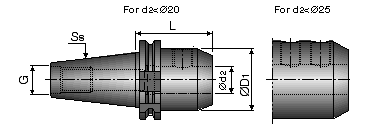

DIN 69871-EM-SHORT
DIN 69871-EM-SHORT

 Обозначение
d2
L
D1
G
 DIN 69871 40 EM 10x45(1)  10 45 35 M16
 DIN 69871 40 EM 12x45  12 45 42 M16
 DIN 69871 40 EM 14x45  14 45 44 M16
 DIN 69871 40 EM 16x45  16 45 48 M16
 DIN 69871 40 EM 18x45  18 45 50 M16
 DIN 69871 40 EM 20x45  20 45 52 M16
 DIN 69871 40 EM 25x45  25 45 63 M16
(1)Добавить в обозначение В через слеш для заказа оправки с внутренним подводом СОЖ

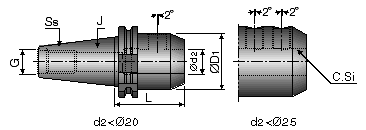

DIN 69871-EM-E
DIN 69871-EM-E

 Обозначение
d2
L
D1
G
 DIN 69871 40 EM 6 E(1)  6 50 25 M16
 DIN 69871 40 EM 8 E  8 50 28 M16
 DIN 69871 40 EM 10 E  10 50 35 M16
 DIN 69871 40 EM 12 E  12 50 42 M16
 DIN 69871 40 EM 14 E  10 63 44 M16
 DIN 69871 40 EM 16 E  16 63 48 M16
 DIN 69871 40 EM 18 E  18 63 50 M16
 DIN 69871 40 EM 20 E  20 63 52 M16
 DIN 69871 40 EM 25 E  25 100 65 M16
 DIN 69871 40 EM 32 E  32 100 72 M16
 DIN 69871 50 EM 6 E(1)  6 63 25 M24
 DIN 69871 50 EM 8 E  8 63 28 M24
 DIN 69871 50 EM 10 E  10 63 35 M24
 DIN 69871 50 EM 12 E  12 63 42 M24
 DIN 69871 50 EM 14 E  14 63 44 M24
 DIN 69871 50 EM 16 E  16 63 48 M24
 DIN 69871 50 EM 18 E  18 63 50 M24
 DIN 69871 50 EM 20 E  12 63 52 M24
 DIN 69871 50 EM 25 E  25 80 65 M24
 DIN 69871 50 EM 32 E  32 100 72 M24
 DIN 69871 50 EM 40 E  40 100 90 M24
 DIN 69871 50 EM 50 E  50 125 100 M24
(1)Добавить в обозначение В через слеш для заказа оправки с внутренним подводом СОЖ

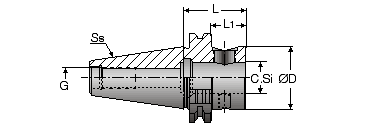

DIN 69871-СF4 (CLICKFIT)
DIN 69871-СF4 (CLICKFIT)

 Обозначение
L
L1
D
G
 DIN 69871 40 CF4-S  44.1 25 44.5 M16
 DIN 69871 40 CF4-L  100 80.9 44.5 M16
 DIN 69871 50 CF4-S  44.1 25 44.5 M24
 DIN 69871 50 CF4-L  100 80.9 44.5 M24
(1)Добавить в обозначение В через слеш для заказа оправки с внутренним подводом СОЖ
