DIN 2080 / ГОСТ 15945-70

Page 1 - [Page 2] - [Возврат]

Цанговый патрон со стандартным конусом ISO

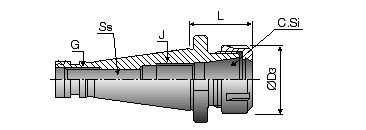

Конус Тип Цанги No. по каталогу Объем сжатия мм. Диапазон мм. L G J D3  ISO 30 ER 32 4502001 1.0 2-20 55 M 12 M 18x1.5 50  ISO 30 ER 40 4502007 1.0 3-26 83 M 12 M 22x1.5 63  ISO 40 ER 32 4502002 1.0 2-20 50 M 16 M 22x1.5 50  ISO 40 ER 40 4502003 1.0 3-26 55 M 16 M 22x1.5 63  ISO 50 ER 40 4502005 1.0 3-26 58 M 24 M 28x1.5 63  Удлинненный цанговый патрон со стандартным конусом ISO  ISO 30 ER 16 4503007 1.0 0.5-10 75 M 12 M 10 28  ISO 40 ER 16 4503001 1.0 0.5-10 100 M 16 M 12 28  ISO 40 ER 20 4503002 1.0 1.0-13 100 M 16 M 12 34  ISO 50 ER 16 4503003 1.0 0.5-10 100 M 24 M 12 28  ISO 50 ER 20 4503005 1.0 1.0-13 100 M 24 M 16 34

Для сверл, концевых фрез, разверток, метчиков и т.п.

Переходная державка для концевых фрез. Стандарт DIN 6359

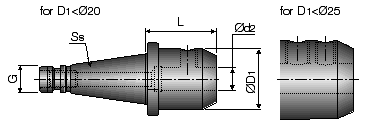

Конус No. по каталогу d2 L D1 G  ISO 30 4501002 12 40 42 M 12  ISO 30 4501003 16 50 48 M 12  ISO 30 4501004 20 63 52 M 12  ISO 40 4501007 16 63 48 M 16  ISO 40 4501008 20 63 52 M 16  ISO 40 4501009 25 80 65 M 16  ISO 40 4501010 32 80 72 M 16  ISO 50 4501013 16 63 52 M 24  ISO 50 4501014 20 63 52 M 24  ISO 50 4501015 25 80 65 M 24  ISO 50 4501016 32 80 72 M 24  ISO 50 4501017 40 90 90 M 24

Для концевых фрез с хвостовиком Велдона DIN 1835-2

Оправка для концевых фрез с торцевыми или продольными шпонками

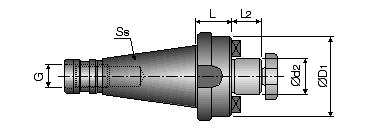

Конус No. по каталогу d2 L D1 L2 G  ISO 30 4520008 22 28 47 19 M 12  ISO 30 4520009 27 32 58 21 M 12  ISO 30 4520010 32 32 66 24 M 12  ISO 40 4520001 22 27 47 19 M 16  ISO 40 4520002 27 26 58 21 M 16  ISO 40 4520003 32 23 66 24 M 16  ISO 40 4520012 40 34 82 27 M 16  ISO 50 4520004 22 38 47 19 M 24  ISO 50 4520005 27 38 58 21 M 24  ISO 50 4520006 32 36 66 24 M 24  ISO 50 4520007 40 40 82 27 M 24

Для насадных концевых фрез NSS и пазовых фрез
