DIN 2080 / ГОСТ 15945-70

[Page 1] - Page 2 - [Возврат]

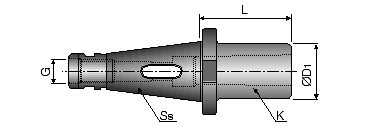

Переходной патрон для крепления инструментов с конусом Морзе DIN 6364

Конус No. по каталогу K L d1 G1 G  ISO 40 4524001 MT 2 50 32 M 10 M 16  ISO 40 4524002 MT 3 65 40 M 12 M 16  ISO 40 4524003 MT 4 95 63 M 16 M 12  ISO 50 4524005 MT 3 65 40 M 12 M 24  ISO 50 4524006 MT 4 65 63 M 16 M 24

Для резцов с коническим хвостовиком Морзе DIN 228-2 / CT CEB 147-75

Переходной патрон для крепления инструментов с конусом Морзе DIN 6383

Конус No. по каталогу K L D1 G  ISO 30 4523001 MT 2 50 32 M 12  ISO 30 4523002 MT 3 70 40 M 12  ISO 40 4523004 MT 2 50 32 M 16  ISO 40 4523005 MT 3 65 40 M 16  ISO 50 4523007 MT 2 60 32 M 24  ISO 50 4523008 MT 3 65 40 M 24  ISO 50 4523009 MT 4 70 48 M 24

Для резцов с коническим хвостовиком Морзе DIN 228-2 / CT CEB 147-75

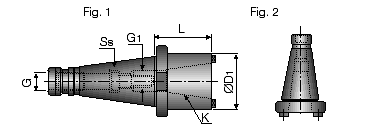

Нерегулируемые переходные втулки

Конус No. по каталогу K L D1 G1 G  ISO 50 4525007 ISO 40 63 50 M 16 M 24  ISO 50 4525002 ISO 40 98 16

Для DIN 2080 с болтом DIN 2080 открытый R-8 открытый

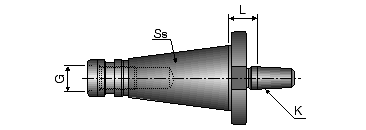

Хвостовик для крепления сверла

Конус No. по каталогу K L G  ISO 30 4546001 В16 20 M 12  ISO 40 4546002 В16 22 M 16  ISO 50 4546004 В16 25 M 24

Для крепления сверл DIN 238-1

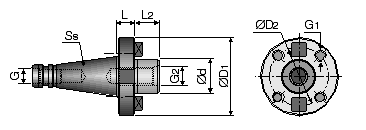

Державка для торцевой фрезы DIN 6357

Конус No. по каталогу d L L1 D1 D2 G G1 G2  ISO 50 4547002 40 36 30 88 66.70 M 24 M 12 M 20  ISO 50 4547003 60 36 40 128 101.60 M 24 M 16 M 30

Для крепления торцевых фрез больших диаметров

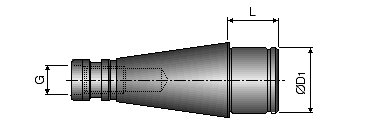

Центрирующий разъем DIN 6356

Конус No. по каталогу D1 L G  ISO 50 4548004 60 40 M 24

Центрирующий, для пазовых (или дисковых) фрез больших диаметров
