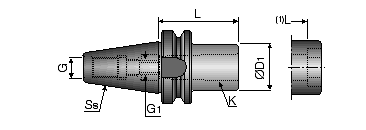

Конусный переходник Морзе DIN 6364

Конус No. по каталогу K L D1 G1 G  ВТ 40 4533042 MT 2 50 32 M 10 M 16 4533043 MT 3 70 40 M 12 4533044 MT 4 95 63 M 16  ВТ 50 4533050 MT 2 60 32 M 10 M 24 4533051 MT 3 65 40 M 12 4533076 MT 4 70 63 M 16

Для инструмента с коническим хвостовиком Морзе DIN 228-2 / ГОСТ 15 945-70

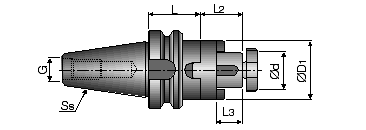

Комбинированный переходник для насадной концевой фрезы DIN 6358

Конус No. по каталогу d L L3 L2 D1 G  BT 40 4532002 16 100 17 27 32 M 16 4532003 22 53 19 31 40 4532005 27 55 21 33 48 4532007 32 60 24 38 58 4532022 40 80 27 41 70  BT 50 4532031 22 68 19 31 40 M 24 4532009 22 100 19 31 40 4532032 27 78 21 33 48 4532011 27 100 21 33 48 4532012 32 78 24 38 58 4532013 32 100 24 38 58 4532014 40 78 27 41 70 4532035 40 100 27 41 70 4532037 50 79 30 46 90 4532038 50 100 30 46 90

Для инструментов с коническим хвостовиком Морзе DIN 228-2 / СТ СЕВ 147-75

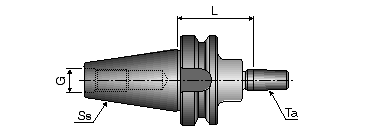

Переходник для сверел

Конус No. по каталогу Ta L G  ВТ 30 4534012 В 16 30 M 12  ВТ 40 4534001 В 16 45 M 16  ВТ 50 4534003 В 16 45 M 24

Для сверл с DIN 238

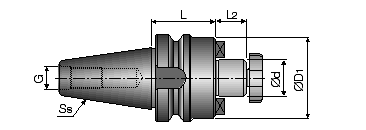

Хвостовик для концевой формы

Конус No. по каталогу d L L2 D1 G  ВТ 30 4530010 22 50 19 47 M 12 4530011 27 50 21 58  ВТ 40 4530002 22 60 19 47 M 16 4530003 27 45 21 58 4530004 32 60 24 66 4530020 40 60 27 82  ВТ 50 4530005 22 75 19 47 M 24 4530034 22 120 19 47 4530006 27 60 21 58 4530035 27 105 21 58 4530007 32 48 24 66 4530036 32 75 24 66 4530008 40 48 27 82

Для концевых фрез из быстрорежущей стали и пазовых фрез

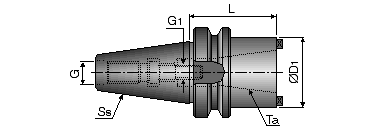

Переходник

Конус No. по каталогу Ta L D1 G1 G  ВТ 50 4533055 ISO 40 75 70 M 16 M 24

Для концевых фрез из быстрорежущей стали и пазовых фрез
