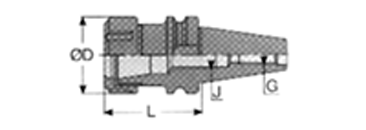

Конический цанговый хвостовик BT

Конус Тип Цанги No. по каталогу Объем сжатия мм. Диапазон мм. L G J D  BT 30 ER 32 4509001 1.0 2-20 60 M 12 M 16 50  BT 40 ER 32 4509002 1.0 2-20 60 M 16 M 22x1.5 50 ER 32 4509003 1.0 2-20 100 50 ER 40 4509005 1.0 3-26 80 63 ER 40 4509006 1.0 3-26 100 M 28x1.5 63  BT 50 ER 32 4509007 1.0 2-20 100 M 24 M 22х1.5 50 ER 32 4509008 1.0 2-20 150 M 22х1.5 50 ER 40 4509010 1.0 3-26 100 M 28х1.5 63 ER 40 4509011 1.0 3-26 150 M 28х1.5 63 ER 50 4509013 2.0 10-34 100 M 36х1.5 78

Для "V" фланцев японских станков с ЧПУ (стандарт MAS-82)

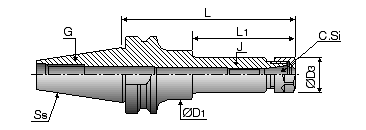

Цанговый хвостовик BT (удлинненный)

Конус Тип Цанги No. по каталогу Объем сжатия мм. Диапазон мм. L L1 G J D1 D3  BT 30 ER 16 4510001 1.0 0.5-10 70 M 12 M 10 28 ER 20 4510002 1.0 1.0-13 70 M 12 34  BT 40 ER 16 4510011 1.0 0.5-10 100 85 M 16 M 10 40 28 ER 16 4510004 1.0 0.5-10 150 M 10 28 ER 20 4510005 1.0 1.0-13 100 M 12 34  BT 50 ER 16 4510008 1.0 0.5-10 100 M 24 M 12 28 ER 20 4510009 1.0 1.0-13 100 M 16 34

Для "V" фланцев японских станков с ЧПУ (стандарт MAS-82)

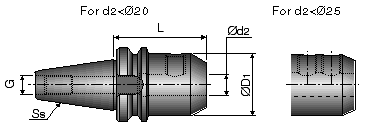

Хвостовик для концевой фрезы DIN 6359

Конус No. по каталогу d2 L D1 G  ВТ 40 4529019 12 45 42 M 16 4529002 12 65 42 4529020 16 45 48 4529003 16 65 48 4529021 20 45 52 4529004 20 75 52 4529022 25 45 63 4529005 25 105 65 4529006 32 110 72  ВТ 50 4529007 16 100 48 M 24 4529008 20 100 52 4529009 25 115 65 4529010 32 115 72 4529040 40 115 90

Для концевых фрез с хвостовиком Велдона DIN 1835-2

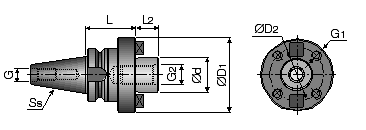

Хвостовик для торцевой фрезы DIN 6357

Конус No. по каталогу d L L2 D1 D2 G G1 G2  ВТ 50 4521004 40 50 27 88 66.70 M 24 M 12 M 20 4521001 60 88 38 128 101.60 M 24 M 16 M 30

Для торцевых фрез больших диаметров

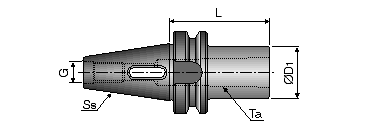

Конусный переходник Морзе Конусный хвостовик DIN 228-2

Конус No. по каталогу Ta L D1 Fig G  ВТ 30 4533061 MT 1 45 25 1 M 12 4533062 MT 2 60 32  ВТ 40 4533002 MT 2 60 32 1 M 16 4533003 MT 3 75 40 4533004 MT 4 95 50  ВТ 50 4533070 MT 2 45 32 1 M 24 4533073 MT 3 45 40 4533076 MT 4 75 50 4533078 MT 5 105 70

Для инструмента с коническим хвостовиком Морзе DIN 228-2 / ГОСТ 15 945-70
