ISCAR MULTI-MASTER Сменные цельные твердосплавные фрезерные головки
1 - 2 - 3 - [Возврат]
MM FF (FEEDMILL)

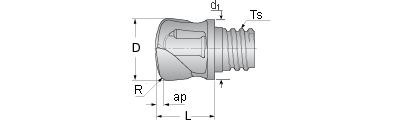

MM FF 2-х зубые фрезерные головки FEEDMILL

 Обозначение
D
Z
ap
Ts
L
a°
R(1)
IC908
 MM FF120R2.0-2T08 12.0 2 1.0 T08 11.1 10 2.5 +
 MM FF160R2.0-L20-2T10 16.0 2 1.1 T10 20.0 10 3.0 +
 (1)R - радиус для NC программирования;
 - Зажимной ключ заказывается дополнительно;
 - Большой фронтальный радиус;
 - Большая скорость резания при малой глубине.


 Пример обработки:
 Пример обработки:
 Хвостовик: MM S-B-L140-C16-T08  Хвостовик: MM S-A-L070-W20-T10
 Фрезерная головка: MM FF 120R2.0-2T08  Фрезерная головка: MM FF 160R2.0-2T10 908
 Материал заготовки: SAE 4340 HRC 28  Материал заготовки: P20 HRc 52
 Фрезерование:
  ap = 0.7 мм
 ae = 8 мм
 Vc = 150 м/мин
 Fz = 1 мм/зуб
 Vf = 7960 мм/мин		  Сверление:
  ap = 0.2 мм
 Vc = 80 мм
 F  = 0.24 м/мин		  Фрезерование:
  ap = 0.2 мм
 ae = 6 мм
 Vc = 150 м/мин
 Fz = 1.4 мм/зуб
 T  = 60 мин
 Vf = 8355 мм/мин


MM HCD

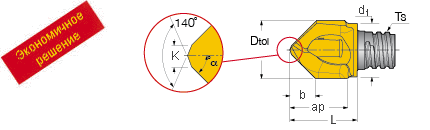

MM HCD 2-х зубые головки для центрования, снятия фаски и заусенцев

 Обозначение
D
Z
ap
Ts
L
a°
B
K
IC908
 MM HCD080-090-2T05(1) 8.0 2 7.0 T05 9.75 45 3.7 1 +
 MM HCD083-090-2T05(1) 8.3 2 7.5 T05 10.00 45 3.8 1 +
 MM HCD100-060-2T06 10.0 2 9.5 T06 11.75 30 6.8 1.5 +
 MM HCD100-090-2T06(1) 10.0 2 9.0 T06 11.75 45 4.5 1.5 +
 MM HCD100-120-2T06 10.0 2 9.5 T06 12.70 60 2.7 1.5 +
 MM HCD104-090-2T06(1) 10.4 2 9.0 T06 11.75 45 4.7 1.5 +
 MM HCD120-090-2T08 12.0 2 12.0 T08 15.50 45 5.5 1.5 +
 MM HCD124-090-2T08(1) 12.4 2 12.0 T08 15.50 45 5.7 1.5 +
 MM HCD.50-080-2T08(2) 12.7 2 12.0 T08 15.50 40 6.9 1.5 +
 MM HCD160-090-2T10 16.0 2 15.0 T10 18.80 45 7.5 1.5 +










 MM HCD160-090-2T10 16.0 2 15.0 T10 18.80 45 7.5 1.5 +
(1)Может быть использована для тонкого зенкования (f-типа) согласно DIN 74;
(2)Зенкование углублений под американские и британские плоские головки стандартных винтов;
 - угол 2а при вершине для центрования;
 - снятие фаски;
 - зенкование под плоскую головку стандартного винта;
 - снятие заусенцев;
 - зажимной ключ заказывается дополнительно;

MM ECF

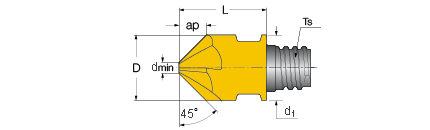

MM ECF 4, 6-ти зубые головки для снятия фасок и зенкования
(не может использоваться для сверления)

 Обозначение
D
Z
dmin
ap
Ts
L
IC908
 MM ECF45-100-4T06 10.0 4 1.95 4.0 T06 13.0 +
 MM ECF45-120-4T08 12.0 4 1.95 5.0 T06 16.5 +
 MM ECF45-.500-4T08 12.7 4 1.98 5.3 T08 16.5 +
 MM ECF45-160-6T10 16.0 6 3.00 6.5 T10 20.5 +
 MM ECF45-200-6T12 20.0 6 5.00 7.5 T12 25.5 +
 - не смазывать резьбовое соединение;
 - зажимной ключ заказывается дополнительно;

MM ESR-G

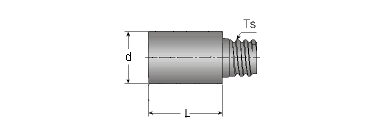

MM ESR-G Заготовки для цилиндрических фрезерных станков

 Обозначение
d
L
Ts
IC08
 MM ESR-G 080-10 T05 8.0 10.35 T05 +
 MM ESR-G 100-13 T06 10.0 13.35 T06 +
 MM ESR-G 100-19 T06 10.0 19.45 T06 +
 MM ESR-G 120-17 T08 12.0 17.05 T08 +
 MM ESR-G 160-21 T10 16.0 20.85 T10 +
 MM ESR-G 200-26 T12 20.0 26.00 T12 +
 MM ESR-G.375-.56T06 9.53 13.35 T06 +
 MM ESR-G.500-.67T08 12.70 17.05 T08 +
 - не смазывать резьбовое соединение;
 - зажимной ключ заказывается дополнительно;

MM (T)S-A...

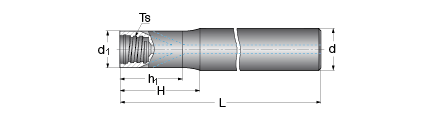

MM (T)S-A... Цилиндрические хвостовики

 Обозначение
Ts
d
d1
h1
H
L		 Материал
хвостовика		 Тип
материала
 MM S-A-L055-W12-T05(1) T05 12 7.6 - 3.8 55 S Weldon
 MM S-A-L060-C08-T05 T05 8 7.6 12.8 15 60 S Цилиндрический
 MM TS-A-L070-C08-T05(2) T05 8 8.0 - - 70 S
 MM S-A-L070-C08-T05-C T05 8 7.6 19.0 20 70 C
 MM S-A-L090-C08-T05-C T05 8 7.6 39.0 40 90 C
 MM S-A-L110-C08-T05-C T05 8 7.6 59.0 60 110 C
 MM S-A-L065-W16-T06(1) T05 12 7.6 - 3.8 55 S Weldon
 MM S-A-L070-C10-T06-C T06 10 9.6 18.5 20 70 C Цилиндрический
 MM S-A-L075-C10-T06 T06 10 9.6 17.7 20 75 S
 MM TS-A-L080-C10-T06(2) T06 10 10.0 - - 80 S
 MM S-A-L90-C10-T06-W T06 10 9.6 17.7 20 90 W
 MM S-A-L090-C10-T06-C T06 10 9.6 38.5 40 90 C
 MM S-A-L110-C10-T06-C T06 10 9.6 58.5 60 110 C
 MM S-A-L150-C10-T06-C T06 10 9.6 98.5 100 150 C
 MM S-A-L065-W16-T08(1) T08 16 11.5 - 4 65 S Weldon
 MM S-A-L070-C12-T08-C T08 12 11.5 17.0 20 70 C Цилиндрический
 MM S-A-L090-C12-T08 T08 12 11.5 13.6 16 90 S
 MM TS-A-L090-C12-T08(2) T08 12 12.0 - - 90 S
 MM S-A-L110-C12-T08-W T08 12 11.5 17.0 20 110 W
 MM S-A-L090-C12-T08-C T08 12 11.5 37.0 40 90 C
 MM S-A-L110-C12-T08-C T08 12 11.5 57.0 60 110 C
 MM S-A-L130-C12-T08-C T08 12 11.5 77.0 80 130 C
 MM S-A-L070-W20-T10(1) T10 20 15.2 - 4 70 S Weldon
 MM S-A-L090-C16-T10-C T10 16 15.2 38.0 40 90 C Цилиндрический
 MM S-A-L100-C16-T10 T10 16 15.2 18.0 20 100 S
 MM TS-A-L100-C16-T10(2) T10 16 16.0 - - 100 S
 MM S-A-L110-C16-T10-C T10 16 15.2 58.0 60 110 C
 MM S-A-L130-C16-T10-C T10 16 15.2 78.0 80 130 C
 MM S-A-L150-C16-T10-C T10 16 15.2 98.0 100 150 C
 MM S-A-L075-W25-T12(1) T12 25 18.3 - 6 75 S Weldon
 MM S-A-L090-C20-T12-C T12 20 18.3 37.0 40 90 C Цилиндрический
 MM S-A-L120-C20-T12 T12 20 18.3 20.5 25 120 S
 MM S-A-L130-C20-T12-C T12 20 18.3 77.0 80 130 C
 MM S-A-L200-C20-T12-C T12 20 18.3 117.0 120 200 C
 C - сталь;
 S - твердый сплав;
 W - вольфрам;
 (1) Укороченная конструкция для шпоночных пазов;
 (2) Для фрезерных головок типа MM TS и мелких работ;.
  Не смазывать резьбовое соединение.

MM S-B/D

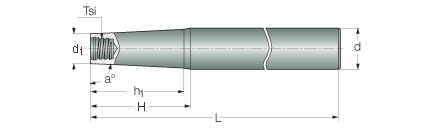

MM S-B/D Цилиндрические хвостовики с конической шейкой

 Обозначение
a°
Ts
d
d1
h1
H
L		 Материал
хвостовика		 Тип
материала
 MM S-B-L080-C12-T05 85 T05 12 7.6 - 25.0 80 S Цилиндрический
 MM S-D-L100-C12-T05 89 T05 12 7.6 31.0 35.0 100 S
 MM S-D-L110-C12-T05-C 89 T05 12 7.6 58.0 60.0 110 C
 MM S-D-L130-C12-T05-C 89 T05 12 7.6 79.0 80.0 130 C
 MM S-D-L150-C16-T05-C 89 T05 16 7.6 96.0 100.0 150 C
 MM S-B-L125-C16-T06 85 T06 16 9.6 31.6 34.0 125 S Цилиндрический
 MM S-B-L140-C20-T06-W 85 T06 20 9.6 - 60.0 140 W
 MM S-D-L160-C16-T06 89 T06 16 9.6 45.0 55.0 160 S
 MM S-D-L170-C16-T06-W 89 T06 16 9.6 45.0 55.0 170 W
 MM S-D-L150-C16-T06-C 89 T06 16 9.6 98.0 100.0 150 C
 MM S-D-L170-C16-T06-C 89 T06 16 9.6 119.0 120.0 170 C
 MM S-B-L140-C16-T08 85 T08 16 11.5 19.3 22.0 140 S Цилиндрический
 MM S-D-L170-C20-T08 89 T08 20 11.5 68.6 80.0 170 S
 MM S-D-L170-C20-T08-W 89 T08 20 11.5 68.6 80.0 170 W
 MM S-D-L130-C16-T08-C 89 T08 16 11.5 78.8 80.0 130 C
 MM S-D-L150-C16-T08-C 89 T08 16 11.5 - 100.0 150 C
 MM S-D-L170-C20-T08-C 89 T08 20 11.5 117.0 120.0 170 C
 MM S-B-L140-C20-T10 85 T10 20 15.2 - 27.5 140 S Цилиндрический
 MM S-B-L170-C25-T10 85 T10 25 15.2 - 56.0 170 S
 MM S-D-L190-C20-T10 89 T10 20 15.2 73.0 80.0 190 S
 MM S-D-L170-C20-T10-C 89 T10 20 15.2 - 120.0 170 C
 MM S-D-L190-C20-T10-C 89 T10 20 15.2 - 140.0 190 C
 MM S-D-L210-C20-T10-C 89 T10 20 15.2 - 160.0 210 C
 MM S-B-L160-C25-T12 85 T12 25 18.3 - 40.0 160 S Цилиндрический
 MM S-D-L180-C25-T12-C 89 T12 25 18.3 - 120.0 180 C
 MM S-B-L190-C32-T12 85 T12 32 18.3 - 80.0 190 S
 MM S-D-L210-C25-T12 89 T12 25 18.3 91.0 100.0 210 S
 MM S-D-L250-C25-T12-C 89 T12 25 18.3 - 140.0 250 C
 C - сталь;
 S - твердый сплав;
 W - вольфрам;
 Не смазывать резьбовое соединение.

MM CAB

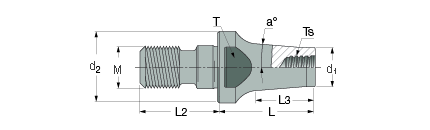

MM CAB Переходники MULTI-MASTER/FLEXFIT

 Обозначение
L
d1
Ts
d2
M
K(1)
 MM CAB T06M6-16/.63 16 9.3 T06 9.7 M6 8
 MM CAB T06M8-16/.63 16 9.6 T06 13.0 M8 11
 MM CAB T06M8-25/1.0 25 9.3 T06 13.0 M8 11
 MM CAB T06M10-25/1.0 25 9.6 T06 18.0 M10 11
 MM CAB T08M8-16/.63 16 11.7 T08 13.0 M8 11
 MM CAB T08M8-25/1.0 25 11.7 T08 13.0 M8 11
 MM CAB T08M10-20/.75 20 11.7 T08 18.0 M10 13
 MM CAB T08M10-25/1.0 25 11.7 T08 18.0 M10 11
 MM CAB T08M12-20/.75 20 11.7 T08 21.0 M12 13
 MM CAB T08M12-25/1.0 25 11.7 T08 21.0 M12 13
 (1) Размер под ключ, ключ не поставляется.
 Не смазывать резьбовое соединение.

MM S-ER

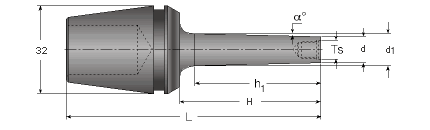

MM S-ER Хвостовики для зажима в цанговом патроне ER32

 Обозначение
a°
Ts
d
d1
h1
H
L
 MM S-A-H025-ER32-T06 - T06 9.6 10 18 25 65
 MM S-B-H025-ER32-T06 5 T06 9.6 13.5 22.3 25 65
 MM S-B-H050-ER32-T06 5 T06 9.6 17.9 47.3 50 90
 MM S-B-H075-ER32-T06 5 T06 9.6 22.6 74.1 75 115
 MM S-D-H050-ER32-T06 1 T06 9.6 11.2 45 50 90
 Державки см. раздел F (цанговый патрон ER).

<
