ISCAR MULTI-MASTER Сменные цельные твердосплавные фрезерные головки
1 - 2 - 3 - [Возврат]

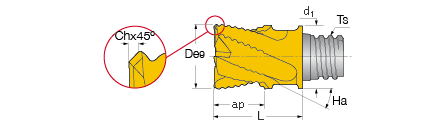

MM ERS
MM ERS 4-6-ти зубые фрезерные головки
для черновой обработки, угол наклона спирали 45°

 Обозначение
D
Z
ap
С
Ts
L
a°
IC908
 MM ERS080B05-4T05 8.0 4 5.0 0.25 T05 10.0 90 +
 MM ERS100B07-4T06 10.0 4 7.0 0.30 T06 13.0 90 +
 MM ERS120B09-4T08 12.0 4 9.0 0.35 T08 16.5 90 +
 MM ERS.500B37-4T08 12.7 4 9.5 0.35 T08 16.5 90 +
 MM ERS160B12-5T10 16.0 5 12.0 0.40 T10 20.5 7 +
 MM ERS200B15-6T12 20.0 6 15.0 0.40 T12 25.5 +
 - зажимной ключ заказывается дополнительно;
 - не смазывать резьбовое соединение.

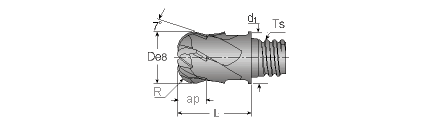

MM HR
MM HR 2-х зубая фрезерная головка с вогнутым радиусом

 Обозначение
D
Z
d
ap
Ts
L
R		 Диапазон
радиусов(1)
IC908
 MM HR1.0/047-5.8-2T05 8.0 2 5.8 7.5 T05 10.6 1.0 R0.5-R3.0 +
 MM HR1.6/063-6.8-2T06 10.0 2 6.8 9.5 T06 12.5 1.6 R0.5-R3.0 +
 MM HR2.5/094-5.1-2T06 10.0 2 5.1 9.5 T06 12.5 2.5 R0.5-R3.0 +
 MM HR3.0/125-6.5-2T08 12.7 2 6.5 12.0 T08 15.6 3.0 R0.5-R4.0 +
 MM HR4.0/156-4.7-2T08 12.7 2 4.7 12.0 T08 15.6 4.0 R0.5-R4.0 +
 MM HR5.0/188-6.2-2T10 16.0 2 6.2 15.0 T10 19.1 5.0 R0.5-R5.0 +
 - шлифованная передняя поверхность с нулевым передним углом;
 - применение: скругление углов (прямых или фасонных) и снятие фасок
    (остается меньше заусенцев, чем просто снимать фаску под 45°);
 - разные радиусы скругления углов;
 - зажимной ключ заказывается дополнительно;
 - не смазывать резьбовое соединение.

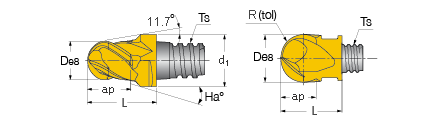

MM EB
MM EB 2-4-х зубые прецизионные сферические фрезерные головки

 Обозначение
D
Z
ap
Ts
L
R
tol
IC908
 MM EB080A05-2T05 8.0 2 5.0 T05 10.0 3.982 +-0.010 +
 MM EB080A05-4T05 8.0 4 5.0 T05 10.0 3.982 +-0.010 +
 MM EB100A05-2T06 10.0 2 7.0 T06 13.0 4.982 +-0.010 +
 MM EB100A05-4T06 10.0 4 7.0 T06 13.0 4.982 +-0.010 +
 MM EB120A09-2T08 12.0 2 9.0 T08 16.5 5.978 +-0.012 +
 MM EB120A09-4T08 12.0 4 9.0 T08 16.5 5.978 +-0.012 +
 MM EB.500A37-2T08 12.7 2 9.5 T08 16.5 6.328 +-0.012 +
 MM EB.500A37-4T08 12.7 4 9.5 T08 16.5 6.328 +-0.012 +
 MM EB160A09-2T10 16.0 2 9.5 T10 20.5 7.987 +-0.012 +
 MM EB160A12-4T10 16.0 4 12.0 T10 20.5 7.987 +-0.012 +
 MM EB200A15-4T12 20.0 4 15.0 T12 25.5 9.972 +-0.012 +
 - зажимной ключ заказывается дополнительно;
 - не смазывать резьбовое соединение.

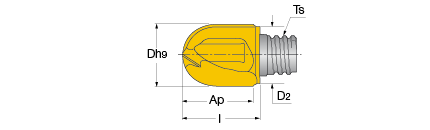

MM HCR
MM HCR 2-х зубые сферические фрезерные головки

 Обозначение
D
Z
ap
Ts
L
IC908
 MM HCR080-2T05 8.0 2 8.0 T05 10.0 +
 MM HCR100-2T06 10.0 2 10.0 T06 12.4 +
 MM HCR120-2T08 12.0 2 12.0 T08 15.3 +
 MM HCR.500-2T08 12.7 2 13.0 T08 16.4 +
 MM HCR160-2T10 16.0 2 16.0 T10 19.1 +
 - зажимной ключ заказывается дополнительно;
 - уникальная геометрия режущей части, такая же как в пластинках HELIBALL;
 - режущая сердцевина;
 - высокая точность (h9 по диаметру головки).
   Возможность использовать как для черновой, так и для чистовой обработки.

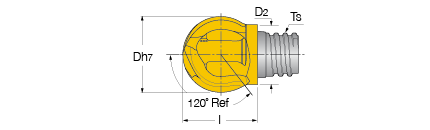

MM HBR
MM HBR Прецизионные сферические грушевидные фрезерные головки

 Обозначение
D
Z
Ts
L
IC908
 MM HBR100-2T05 10.0 2 T05 10.1 +
 MM HBR120-2T06 12.0 2 T06 11.6 +
 MM HBR.500-2T06 12.7 2 T06 12.2 +
 MM HBR160-2T08 16.0 2 T08 15.4 +
 MM HBR200-2T10 20.0 2 T10 18.5 +
 - зажимной ключ заказывается дополнительно;
 - шлифованная передняя поверхность с 0 передним углом;
 - режущая сердцевина;
 - сфера на 240°;
 - высокая точность (h7 по диаметру головки).
   Возможность использовать как для черновой, так и для чистовой обработки;
 - рекомендуется для чистовой обработки, возможно обрабатывать закалённую сталь.

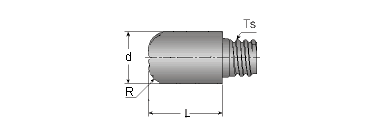

MM ESB-G
MM ESB-G Заготовки для сферических фрезерных головок

 Обозначение
d
R
L
Ts
IC908
 MM ESB-G 080-10 T05 8.0 4.15 10.35 T05 +
 MM ESB-G 100-13 T06 10.0 5.20 13.35 T06 +
 MM ESB-G 120-17 T08 12.0 6.20 16.85 T08 +
 MM ESB-G 160-21 T10 16.0 8.15 20.85 T10 +
 MM ESB-G.375-.56T06 9.53 4.90 13.35 T06 +
 MM ESB-G.500-.67T08 12.70 6.50 17.05 T08 +
 MM ESB-G.625-.83T10 15.875 8.15 20.85 T10 +
 - зажимной ключ заказывается дополнительно.

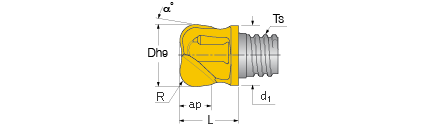

MM HT
MM HT 2-х зубые тороидальные фрезерные головки

 Обозначение
D
Z
ap
Ts
L
a°
R		 Диапазон(1)
радиусов
IC908
 MM HT100C08R0.5-2T06 10.0 2 7.0 T06 12.4 5 0.5 R0.0-R1.0 +
 MM HT100C08R1.0-2T06 10.0 2 7.0 T06 12.4 5 1.0 R0.0-R1.0 +
 MM HT100N06R2.0-2T06 10.0 2 6.0 T06 12.6 7 2.0 R0.0-R3.0 +
 MM HT120N06R3.0-2T06 12.0 2 5.7 T06 9.1 7 3.0 R2.7-R4.0 +
 MM HT120N06R4.0-2T06 12.0 2 5.4 T06 9.1 7 4.0 R2.7-R4.0 +
 MM HT120N06R1.6-2T08 12.0 2 6.3 T08 11.1 7 1.6 R1.3-R2.7 +
 MM HT120N06R2.0-2T08 12.0 2 6.2 T08 11.1 7 2.0 R1.3-R2.7 +
 MM HT120N06R2.5-2T08 12.0 2 6.1 T08 11.1 7 2.5 R1.3-R2.7 +
 MM HT120N06R3.0-2T08 12.0 2 6.1 T08 11.1 7 3.0 R2.7-R4.4 +
 MM HT120N06R4.0-2T08 12.0 2 5.9 T08 11.1 7 4.0 R2.7-R4.4 +
 MM HT120N06R5.0-2T10 16.0 2 8.0 T10 20.2 7 5.0 R2.7-R4.4 +
(1) по заказу;
    - зажимной ключ заказывается дополнительно;
 - шлифованная передняя поверхность с 0 передним углом;
 - конический профиль позволяет обрабатывать высокие стенки под 90°;.
 - возможно обрабатывать закалённую сталь.

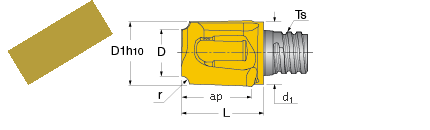

MM ETR
MM ETR 6-ти зубые тороидальные фрезерные головки

 Обозначение
D
Z
ap
Ts
L
R
IC908
 MM ETR080A04R2.0-6T05 8.0 6 4.0 T05 10.00 2.0 +
 MM ETR100A05R3.0-6T06 10.0 6 5.0 T06 13.00 3.0 +
 MM ETR120A07R4.0-6T08 12.0 6 7.0 T08 16.00 4.0 +
 MM ETR160A09R5.0-6T010 16.0 6 9.0 T10 20.50 5.0 +
 - зажимной ключ заказывается дополнительно.
