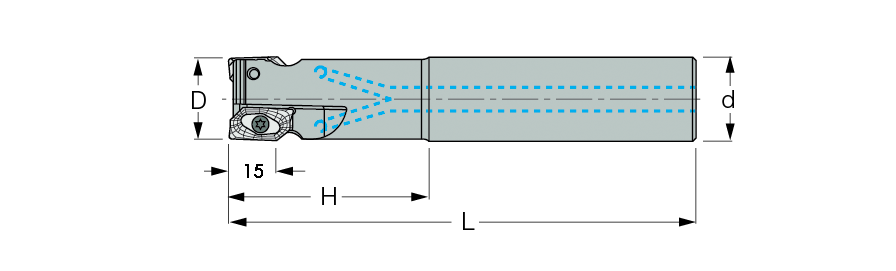

HM90 EAL-15 |
|
|
|
| HM90 EAL-15 Концевые фрезы с цилиндрическим хвостовиком, диапазон диаметров 25-40 мм | ||||||||||
Обозначение |
D |
Z |
H |
L |
d |
Тип хвостовика |
об/мин max |
α° max |
Кг |
Пластина |
| HM90 EAL-D25-C25-L140-15 | 25 | 2 | 60 | 140 | 25 | C | 37500 | 21 | 0.44 | HM90 AXCR 1505.. |
| HM90 EAL-D32-C32-L150-15 | 32 | 3 | 70 | 150 | 32 | C | 31250 | 13 | 0.78 | |
| HM90 EAL-D40-C32-L160-15 | 40 | 3 | 70 | 160 | 32 | C | 26040 | 9 | 0.89 | |
|

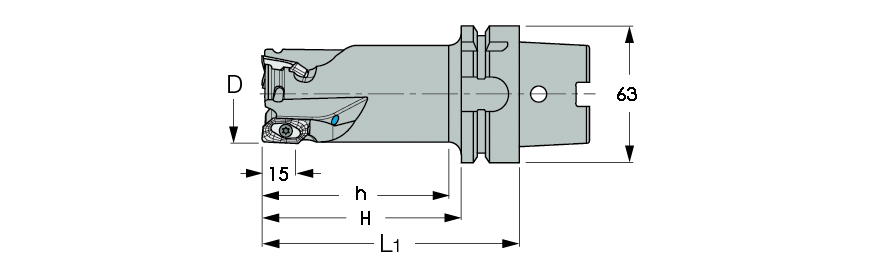

HM90 EAL-HSK-15 |
|
|
|
| HM90 EAL-HSK-15 Концевые фрезы с полым коническим хвостовиком типа HSK, диапазон диаметров 25-40 мм | |||||||||
Обозначение |
D |
Z |
h |
H |
L1 |
об/мин max |
α° max |
Кг |
Пластина |
| HM90 EAL25-L50-HSK63A-15 | 25 | 2 | 45 | 50 | 76 | 37500 | 21 | 0.77 | HM90 AXCR 1505.. |
| HM90 EAL25-L75-HSK63A-15 | 25 | 2 | 70 | 75 | 101 | 31250 | 21 | 0.85 | |
| HM90 EAL32-L65-HSK63A-15 | 32 | 3 | 60 | 65 | 91 | 31250 | 13 | 0.92 | |
| HM90 EAL32-L100-HSK63A-15 | 32 | 3 | 95 | 100 | 126 | 31250 | 13 | 1.11 | |
| HM90 EAL40-L80-HSK63A-15 | 40 | 3 | 75 | 80 | 106 | 26040 | 9 | 1.22 | |
| HM90 EAL40-L120-HSK63A-15 | 40 | 3 | 115 | 120 | 146 | 26040 | 9 | 1.56 | |
|

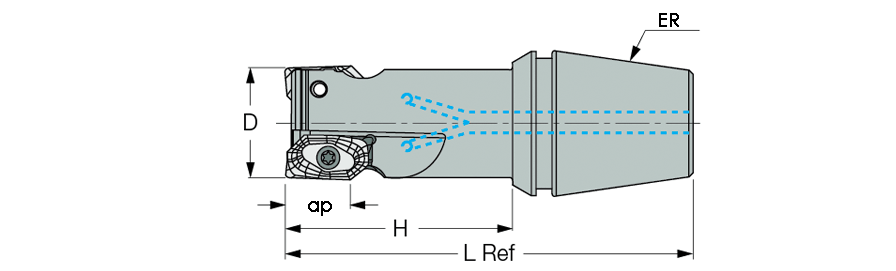

HM90 EAL-ER |
|
|
|
| HM90 EAL-ER Концевые фрезы с полым коническим хвостовиком типа ER, диапазон диаметров 25-32 мм | |||||||||||
Обозначение |
D |
Z |
H |
ap |
L |
ER |
об/мин max |
α° |
Кг |
Пластины |
Момент затяжки зажимного винта пластины |
| HM90 EAL-D25-L50-ER32-15 | 25 | 2 | 50 | 15 | 90 | 32 | 37500 | 25 | 0.48 | HM90 AXCR 1505.. | 350 Hxcm |
| HM90 EAL-D32-L65-ER40-16 | 32 | 2 | 65 | 15.8(1) | 111 | 40 | 45640 | 22.4 | 0.60 | HM90 APCR 1605.. | 600 Hxcm |
|
(1) Глубина резания зависит от углового радиуса пластины. Значение 15.8 мм соответствует пластине HM90 APCR 160520R-P. |
|

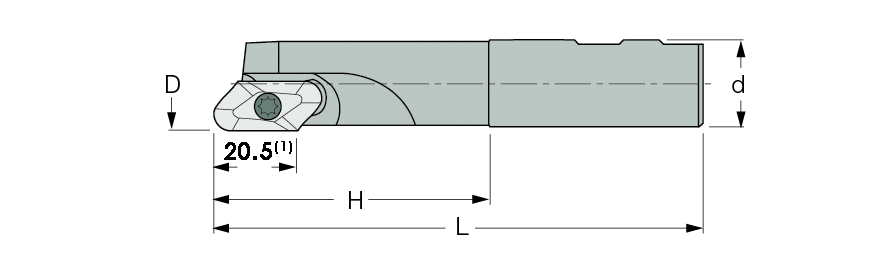

HM90 EAL-22 |
|
|
|
| HM90 EAL-22 Концевые фрезы с цилиндрическим хвостовиком, диапазон диаметров 25-50 мм | |||||||||||
Обозначение |
D |
Z |
H |
L |
d |
Тип хвостовика |
α° |
об/мин max |
СОЖ |
Кг |
Пластины |
| HM90 EAL-D25-C25-L140-22 | 25 | 1 | 80 | 140 | 25 | C | 25 | 7000 | + | 0.40 | HM90 APCR 2206 |
| HM90 EAL-D25-W25-L140-22 | 25 | 1 | 80 | 140 | 25 | W | 25 | 7000 | + | 0.39 | |
| HM90 EAL-D32-W32-L160-22 | 32 | 1 | 100 | 160 | 32 | W | 22 | 7000 | + | 0.80 | |
| HM90 EAL-D40-C40-L200-22 | 40 | 2 | 80 | 200 | 40 | C | 14 | 7000 | + | 1.43 | |
| HM90 EAL-D40-W40-L160-22 | 40 | 2 | 80 | 160 | 40 | W | 14 | 7000 | + | 1.10 | |
| HM90 EAL-D50-W32-L130-22 | 50 | 2 | 60 | 130 | 32 | W | 10 | 7000 | + | 0.95 | |
|
+ Корпус с отверстиями для СОЖ. (1) Значение 20.5 мм соответствует пластине APCR 220650-HM.. Момент затяжки зажимного винта пластины: 600 Hxcm. |
|

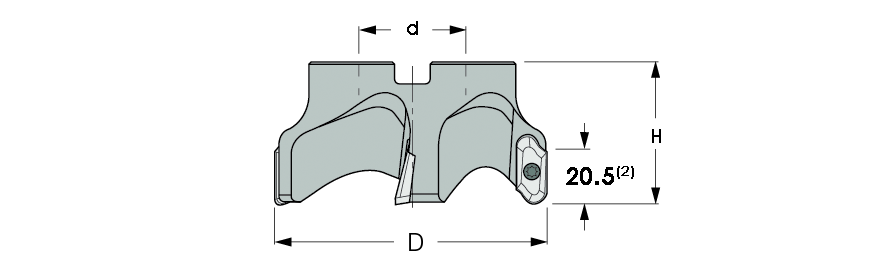

HM90 FAL-22 |
|
|
|
| HM90 FAL-22 Торцевые фрезы, угол в плане 90°, диапазон диаметров 50-125 мм | |||||||||
Обозначение |
D |
Z |
H |
d |
Тип оправки(1) |
α° |
Кг |
Пластина |
|
| HM90 FAL-D050-22-22 | 50 | 2 | 55 | 22 | A | 10 | 0.40 | HM90 APCR 2206.. | |
| HM90 FAL-D063-27-22 | 63 | 3 | 50 | 27 | A | 7 | 0.43 | ||
| HM90 FAL-D080-27-22 | 80 | 3 | 50 | 27 | A | 5 | 0.84 | ||
| HM90 FAL-D100-32-22 | 100 | 4 | 50 | 32 | B | 4 | 1.15 | ||
| HM90 FAL-D125-40-22 | 125 | 5 | 50 | 40 | B | 3 | 1.71 | ||
|
(2) Значение 20.5 мм соответствет пластине APCR 220650-HM.. Момент затяжки зажимного винта пластины: 600 Hxcm. |
|

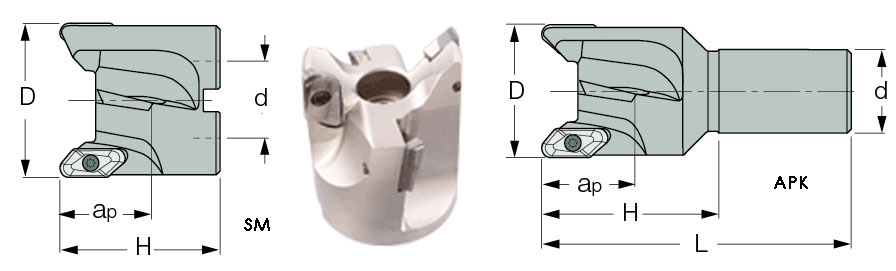

SM-22, APK-22 |
|
|
|
| SM-22, APK-22 Фрезы с цилиндрическим хвостовиком и фрезы насадные, диапазон диаметров 50 и 63 мм | |||||||||||
Обозначение |
D |
Z |
EF |
H |
ap |
L |
d |
Хвостовик Тип оправки |
СОЖ |
Кг |
Пластина |
| APK D50-40-C32-22 | 50 | 4 | 2 | 60 | 40 | 150 | 32 | C32 | + | 0.92 | APCR 2206..-HM |
| SM D63-40-27-22 | 63 | 4 | 2 | 75 | 40 | -- | 27 | A | 0.84 | ||
|
Момент затяжки зажимного винта пластины: 600 Hxcm. |
|

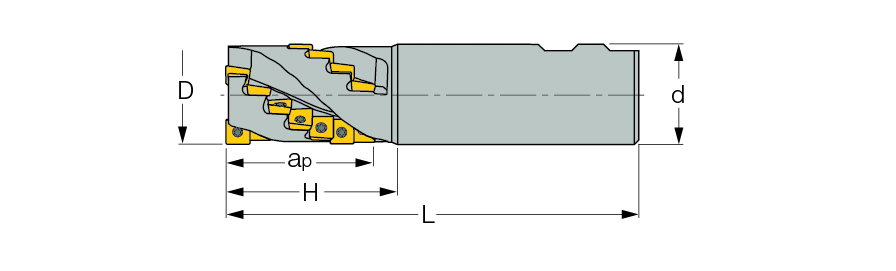

XOK-AL |
|
|
|
| XOK-AL Черновые фрезы с цилиндрическим хвостовиком, диапазон диаметров 16- 25 мм | |||||||||||
Обозначение |
D |
Z |
EF |
H |
ap |
L |
d |
СОЖ |
Кг |
Пластины |
|
| XOK D16-25-W16-AL16 | 16 | 5 | 1 | 37 | 26 | 90 | 16 | 0.12 | SOMT 06..-HQ | ||
| XOK D20-38-W20-AL16 | 20 | 7 | 1 | 48 | 38 | 105 | 20 | 0.21 | XOMT 06..-HQ | ||
| XOK D25-50-W25-AL16 | 25 | 20 | 2 | 67 | 52 | 125 | 25 | + | 0.35 | QOMT 06..-HQ | |
|

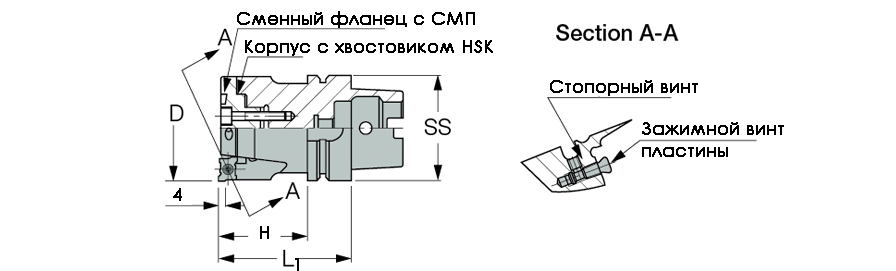

F90ALN |
|
|
|
| F90ALN Сборная фреза с хвостовиком типа HSK, диапазон диаметров 63-125 мм | |||||||||||
Обозначение |
D |
Z |
L1 |
H |
Max. об/мин |
Пластина |
|||||
| F90ALN D63-3-HSK63A-C | 63 | 3 | 80 | 54 | 17000 | LNCR 1404 PDXR | |||||
| F90ALN D80-4-HSK63A-C | 80 | 4 | 80 | 54 | 14000 | ||||||
| F90ALN D100-5-HSK63A-C | 100 | 5 | 80 | 54 | 12000 | ||||||
| F90ALN D125-5-HSK63A-C | 125 | 5 | 80 | 54 | 10000 | ||||||
