Пластины HM90 EAL-15 для механической обработки алюминия при высоких подачах

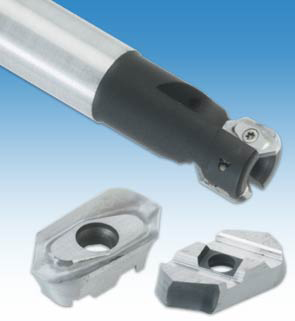

Пластины HM90 EAL-15 для механической обработки алюминия при высоких подачах. Новые пластины HM90 AXCR 1505..R-P относятся к следующему шагу совершенствования механической обработки алюминия. Iscar представляет новый тип пластин и два семейства инструмента: торцевые фрезы серии HM90 EAL..-15 диаметром от 25 до 40 мм и серии HM90 EAL..-HSK63A-15 с адаптером HSK диаметром от 25 до 40 мм.
Новые пластины HM90 AXCR 1505..R-P могут выдерживать высокие нагрузки, возникающие при резании, а также из-за центробежной силы, за счет двух пазов стопора в основании и двух соответствующих выступов в кармане инструмента. Поскольку большая часть усилия передается на карман вместо винта зажима, то сила зажима и точность местоположения режущей кромки не изменяются даже в течение длительного времени механической обработки при высоких подачах.
Особенности:
• Точность основания в области зажима (включая пазы в основании).
• Винтовая режущая кромка основания.

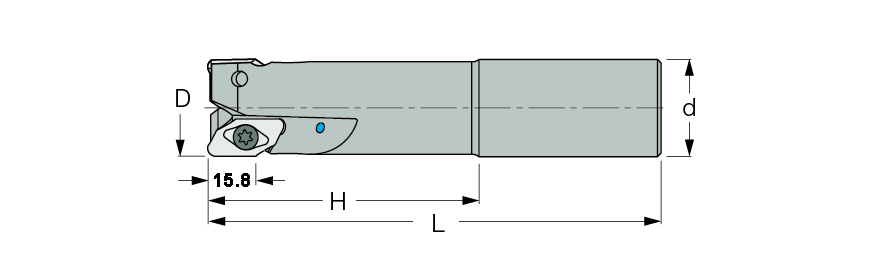

HM90 EAL-16
HM90 EAL-16 Концевые фрезы с цилиндрическим хвостовиком, диапазон диаметров 25-50 мм

 Обозначение
D
Z
H
L
d		 Тип
оправки		 Част.вращ.
об/мин, max
α° max
Кг
Пластина
 HM90 EAL-D25-C24L180-16 25 1 -- 180 24 C 7000 25.0 0.383 HM90 APCR 1605..
 HM90 EAL-D25-C25L125-16 25 1 70 125 25 C 7000 25.0 0.397
 HM90 EAL-D25-C25L200-16 25 1 65 200 25 C 7000 25.0 0.626
 HM90 EAL-D32-C31L220-16 32 2 -- 220 31 C 45600 22.0 1.09
 HM90 EAL-D32-C32L150-16 32 2 90 150 32 C 45600 22.0 0.744
 HM90 EAL-D32-C32L150-50-16 32 2 50 150 32 C 45600 22.0 0.768
 HM90 EAL-D32-C32L200-16 32 2 80 200 32 C 45600 22.0 1.05
 HM90 EAL-D40-C32L150-16 40 2 85 150 32 C 36800 16.0 0.934
 HM90 EAL-D40-C32L220-16 40 2 45 220 32 C 36800 16.0 1.31
 HM90 EAL-D40-C40L250-16 40 2 80 250 40 C 36800 16.0 2.14
 HM90 EAL-D50-C32L150-16 50 3 85 150 32 C 29000 11.0 1.27
 HM90 EAL-D50-C50L250-16 50 3 90 250 50 C 29000 11.0 3.48
 Глубина резания изменяется в зависимости от углового радиуса пластины.
 Значение 15.8 мм соответствует пластине HM90 APCR 160520R-P.
 Момент затяжки зажимного винта пластины: 600 Hxcm.

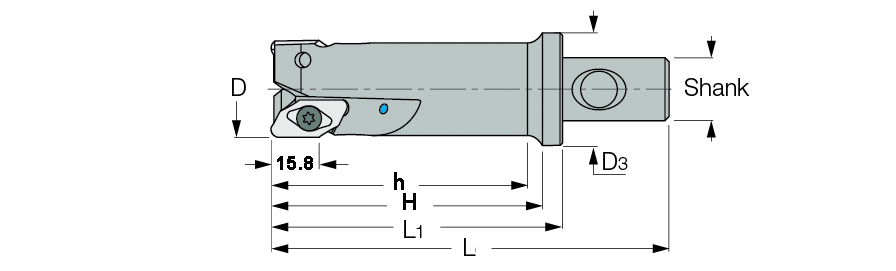

HM90 EAL-CF4-16
HM90 EAL-CF4-16 Диапазон диаметров 25-40 мм

 Обозначение
D
Z
h
H
L1
L		 Част.вращ.
об/мин, max
d
α° max
Кг
Пластина
 HM90 EAL-D25-L90-CF4-16 25 1 87 90.0 98.5 140.5 7000 CF4 25.9 0.504 HM90 APCR 1605..
 HM90 EAL-D32-L90-CF4-16 32 1 87 90.0 98.5 140.5 7000(1) CF4 22.4 0.647
 HM90 EAL-D40-L90-CF4-16 40 1 87 90.0 98.5 140.5 7000(1) CF4 16.9 0.819
(1) Глубина резания зависит от углового радиуса пластины.
 Значение 15.8 мм соответствует пластине HM90 APCR 160520R-P.
 Момент затяжки зажимного винта пластины: 600 Hxcm.
 После динамической балансировки инструмента по методике производителя он может работать
 на частоте вращения, указанной для эквивалентных по размеру цилиндлического и HSK инструмента.

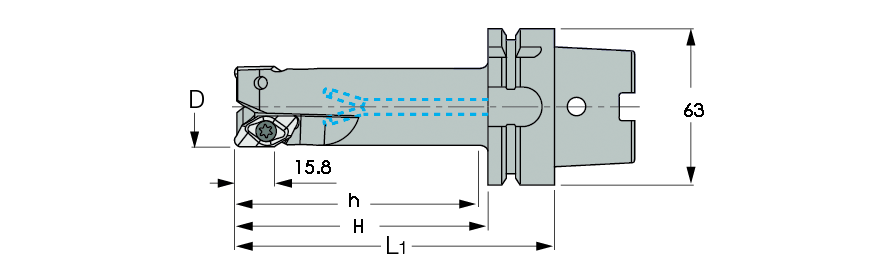

HM90 EAL-HSK-16
HM90 EAL-HSK-16 Диапазон диаметров 32-40 мм

 Обозначение
D
Z
h
H
L1		 Част.вращ.
об/мин, max
α° max
Кг
Пластина
 HM90 EAL32-L65-HSK63A-16 32 2 62 65 91 45600 22.0 0.89 HM90 APCR 1605..
 HM90 EAL32-L100-HSK63A-16 32 2 97 100 126 45600 22.0 1.08
 HM90 EAL40-L80-HSK63A-16 40 2 77 80 106 36800 16.0 1.17
 HM90 EAL40-L120-HSK63A-16 40 2 117 120 146 36800 16.0 1.47
(1) Глубина резания зависит от углового радиуса пластины.
 Значение 15.8 мм соответствует пластине HM90 APCR 160520R-P.
 Момент затяжки зажимного винта пластины: 600 Hxcm.

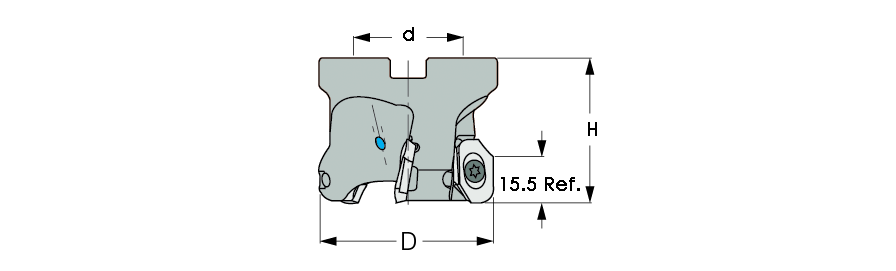

HM90 FAL-16
HM90 FAL-16 Торцевые фрезы, угол в плане 90°, диапазон диаметров 50-125 мм

 Обозначение
D
Z
h
d		 Част.вращ.
об/мин, max
α° max		 Тип
хвостовика
Кг
Пластина
 HM90 FAL-D050-22-16 50 3 45 22 29000 10.0 A 0.26 HM90 APCR 1605..
 HM90 FAL-D063-27-16 63 3 50 27 22990 7.0 A 0.55
 HM90 FAL-D080-27-16 80 3 50 27 18125 6.0 A 0.89
 HM90 FAL-D100-32-16 100 4 55 32 14500 4.0 B 1.42
 HM90 FAL-D125-40-16 125 5 63 40 11600 3.0 B 2.44

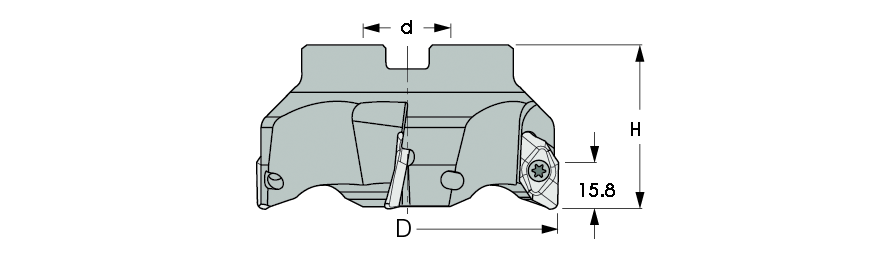

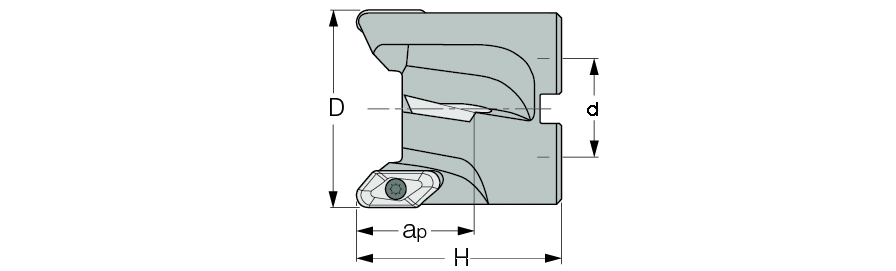

SM-16
SM-16 Торцевые фрезы, угол в плане 90°, диапазон диаметров 50-63 мм

 Обозначение
D
Z
Z eff
H
ap(1)
d		 Тип
хвостовика		 Max.
об/мин
α° max
Пластины
Кг
 SM D50-30-22-16 50 4 2 55 30 22 A 29000 11.00 HM90 APCR 1605..-R-P 0.35
 SM D63-30-22-16 63 4 2 55 30 22 A 22130 10.00 HM90 APCR 1605..-R-P 0.74
(1) Используются поправки в зависимости от углового радиуса.
(2) Верхняя прастина (№2) должна иметь радиус закругления угла 0.4 мм..
(3) Момент затяжки зажимного винта пластины: 600 Hxcm.

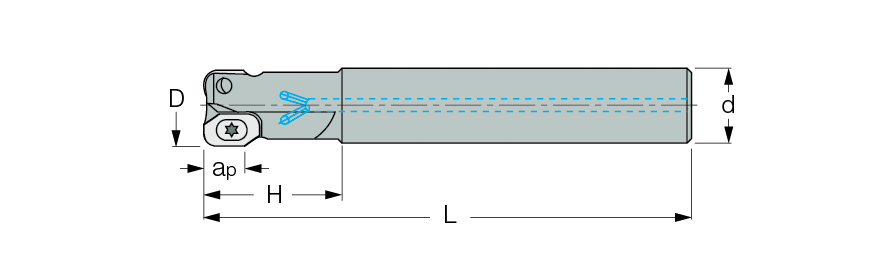

HM90 EAL-16BR
HM90 EAL-16BR Диапазон диаметров 25-50 мм

 Обозначение
Z
D
d		 Тип
хвостовика
L
H
α°		 Max.
об/мин
Кг
Пластины
 HM90 EAL-D25-C25L170-16BR(1) 1 25 25 C 170 47 26.0 7000 0.57 HM90 APCR 160550R-P
HM90 APCR 160560R-P
HM90 APCR 160564R-P
 HM90 EAL-D32-C32L200-16BR 2 32 32 C 200 54 22.0 38750 1.10
 HM90 EAL-D40-C32L200-16BR 2 40 32 C 200 50 17.0 31250 1.02
 HM90 EAL-D50-C32L200-16BR 3 50 32 C 200 50 11.0 24620 1.30
  Внимание: пластины HM90 APCR 1605..R-P с угловым радиусом менее 5 мм не следует использовать в интрументах "BR".
  Момент затяжки зажимного винта пластины: 600 Hxcm.

HM90 FAL-16BR
HM90 FAL-16BR Диапазон диаметров 50-100 мм

 Обозначение
Z
D
d
H
α° max		 Част.вращ.
об/мин		 Тип
оправки
Кг
Пластины
 HM90 FAL-D050-22-16BR 3 50 22 45 11 29000 A 0.26 HM90 APCR 160550R-P
HM90 APCR 160560R-P
HM90 APCR 160564R-P
 HM90 FAL-D063-27-16BR 3 63 27 50 8 23000 A 0.55
 HM90 FAL-D080-27-16BR 3 80 27 50 6 18000 A 0.89
 HM90 FAL-D100-32-16BR 4 100 32 50 4 14500 B 1.42
  Внимание: пластины HM90 APCR 1605..R-P с угловым радиусом менее 5 мм не следует использовать в интрументах "BR".
  Момент затяжки зажимного винта пластины: 600 Hxcm.
