Высокопроизводительные концевые фрезы Z-CARB™
Мелкозернистый твердый сплав

Новые концевые фрезы для высокопроизводительной обработки.


Эксцентричный профиль, новая геометрия спиралей и стружечных канавок снижает вибрацию и улучшает чистоту обработки при увеличении осевой и радиальной глубины резания.
Фрезы серии Z-Carb с износостойким покрытием Ti-NAMITE-A предназначены для высокопроизводительной обработки:
- низкоуглеродистых, инструментальных, нержавеющих сталей;
- чугунов, тинанов и жаропрочных сплавов.

ТИТАН ИНКОНЕЛЬ НЕРЖ.СТАЛЬ СТАЛЬ > 45HRC СТАЛЬ < 45HRC СТАЛЬ < 25HRC ЧУГУН НВ > 200 ЧУГУН НВ < 200 ГРАФИТ ЛАТУНЬ АЛЮМИНИЙ ПЛАСТИК СТЕКЛО-ПЛАСТИК
НЕ РЕКОМЕНДУЕТСЯ ДОПУСТИМО РЕКОМЕНДУЕТСЯ

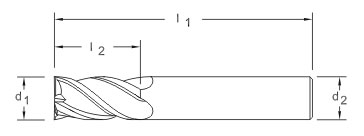

СЕРИЯ Z 1M
4-Х ПЕРЬЕВЫЕ С ПЛОСКИМ ТОРЦОМ
ød1 l1 l2 ød2 угловой TI-NAMITE-A
mm mm mm mm радиус EDP No.
6 13 57 6 46360
8 19 63 8 46362
10 22 72 10 46364
12 26 83 12 46366
14 26 83 14 46368
16 32 92 16 46370
18 32 92 18 46372
20 38 104 20 46374
25 38 104 25 46376

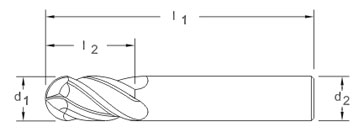

СЕРИЯ Z 1MB
4-Х ПЕРЬЕВЫЕ СО СФЕРИЧЕСКИМ ТОРЦОМ
ød1 l1 l2 ød2 угловой TI-NAMITE-A
mm mm mm mm радиус EDP No.
6 13 57 6 46343
8 19 63 8 46344
10 22 72 10 46345
12 26 83 12 46346
14 26 83 14 46347
16 32 92 16 46348
18 32 92 18 46349
20 38 104 20 46350
25 38 104 25 46351

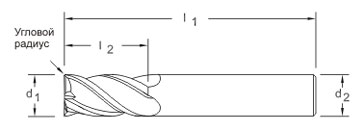

СЕРИЯ Z 1MCR
4-Х ПЕРЬЕВЫЕ С УГЛОВЫМ РАДИУСОМ
ød1 l1 l2 ød2 угловой TI-NAMITE-A
mm mm mm mm радиус EDP No.
6 13 57 6 0,38-0,51 46335
8 19 63 8 0,38-0,51 46336
10 22 72 10 0,38-0,51 46337
12 26 83 12 0,64-0,76 46338
14 26 83 14 0,64-0,76 46339
16 32 92 16 0,89-1,02 46340
18 32 92 18 0,89-1,02 46341
20 38 104 20 0,89-1,02 46342
25 38 104 25 0,89-1,02 46334

РЕЖИМЫ ОБРАБОТКИ
Контурная обработка с осевой глубиной до 1,5 x D и радиальной глубиной 0,25 - 0,5 x D.
Материал Твердость
HB		 Скорость
(м/мин)		 Диаметр фрезы (мм)
ø6 ø8 ø10 ø12 ø14 ø16 ø18 ø20 ø25
 Нелегированная сталь 175 157 0,034 0,042 0,053 0,063 0,071 0,079 0,088 0,097 0,109
 Нелегированная сталь 275 150 0,028 0,035 0,044 0,052 0,058 0,063 0,072 0,081 0,091
 Легированная сталь 275 146 0,027 0,031 0,039 0,048 0,053 0,058 0,066 0,073 0,082
 Инструментальная сталь 127 150 0,027 0,031 0,039 0,048 0,053 0,058 0,066 0,073 0,082
 Чугун серый 200 145 0,041 0,053 0,065 0,079 0,087 0,095 0,105 0,114 0,128
 Чугун литейный 300 99 0,036 0,047 0,059 0,072 0,080 0,088 0,097 0,106 0,119
 Чугун ковкий 300 99 0,034 0,042 0,053 0,063 0,071 0,079 0,088 0,097 0,109
 Нержавеющие стали 275 92 0,028 0,035 0,044 0,052 0,058 0,063 0,072 0,081 0,091
 Нержавеющие стали 185 110 0,027 0,031 0,039 0,048 0,053 0,058 0,066 0,073 0,082
 Нержавеющие стали 325 83 0,028 0,035 0,044 0,052 0,058 0,063 0,072 0,081 0,091
 Титановые сплавы 295 83 0,028 0,032 0,038 0,046 0,050 0,054 0,060 0,066 0,074
 Жаропрочные сплавы 300 25 0,028 0,035 0,044 0,052 0,058 0,063 0,072 0,081 0,091
Прорезание пазов с глубиной резания до 1,0 x D.
Материал Твердость
HB		 Скорость
(м/мин)		 Диаметр фрезы (мм)
ø6 ø8 ø10 ø12 ø14 ø16 ø18 ø20 ø25
 Нелегированная сталь 175 149 0,036 0,047 0,059 0,072 0,080 0,088 0,097 0,106 0,119
 Нелегированная сталь 275 149 0,035 0,042 0,051 0,059 0,065 0,071 0,080 0,089 0,100
 Легированная сталь 275 139 0,028 0,035 0,044 0,052 0,058 0,063 0,072 0,081 0,091
 Инструментальная сталь 121 150 0,028 0,035 0,044 0,052 0,058 0,063 0,072 0,081 0,091
 Чугун серый 200 138 0,040 0,052 0,066 0,080 0,090 0,100 0,110 0,120 0,134
 Чугун литейный 300 99 0,041 0,053 0,065 0,079 0,087 0,095 0,105 0,114 0,128
 Чугун ковкий 300 95 0,036 0,047 0,059 0,072 0,080 0,088 0,097 0,106 0,119
 Нержавеющие стали 275 88 0,035 0,042 0,051 0,059 0,065 0,071 0,080 0,089 0,100
 Нержавеющие стали 185 105 0,028 0,035 0,044 0,052 0,058 0,063 0,072 0,081 0,091
 Нержавеющие стали 325 79 0,035 0,042 0,051 0,059 0,065 0,071 0,080 0,089 0,100
 Титановые сплавы 295 79 0,027 0,031 0,039 0,048 0,053 0,058 0,066 0,073 0,082
 Жаропрочные сплавы 300 25 0,027 0,031 0,039 0,048 0,053 0,058 0,066 0,073 0,082
