Высокопроизводительные концевые фрезы S-CARB
Мелкозернистый твердый сплав

Новая твердосплавная
высокопроизводительная концевая фреза
для обработки цветных металлов.


S-CARB - новая версия концевых фрез дл обработки цветных металлов, прекрасное сочетание высокой производительности и конкурентной цены.
ТИТАН ИНКОНЕЛЬ НЕРЖ.СТАЛЬ СТАЛЬ > 45HRC СТАЛЬ < 45HRC СТАЛЬ < 25HRC ЧУГУН НВ > 200 ЧУГУН НВ < 200 ГРАФИТ ЛАТУНЬ АЛЮМИНИЙ ПЛАСТИК СТЕКЛО-ПЛАСТИК
НЕ РЕКОМЕНДУЕТСЯ ДОПУСТИМО РЕКОМЕНДУЕТСЯ

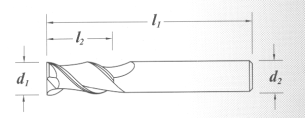

СЕРИЯ 47M - 2-x перьевые концевые фрезы с плоским торцом
ød1 ød2 l2 l1
mm mm mm mm EDP No.
3 3 8 38 44550
4 4 11 50 44551
5 5 13 50 44552
6 6 13 57 44553
8 10 19 63 44554
10 10 22 72 44555
12 12 26 83 44556
14 14 26 83 44557
16 16 32 92 44558
20 20 38 104 44559
25 25 44 104 44560
СЕРИЯ 47MB - 2-x перьевые концевые фрезы со сферическим торцом
ød1 ød2 l2 l1
mm mm mm mm EDP No.
3 3 8 38 44570
4 4 11 50 44571
5 5 13 50 44572
6 6 13 57 44573
8 10 19 63 44574
10 10 22 72 44575
12 12 26 83 44576
14 14 26 83 44577
16 16 32 92 44578
20 20 38 104 44579
25 25 44 104 44580

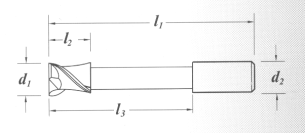

СЕРИЯ 47MES - 2-x перьевые концевые фрезы с занижением
ød1 ød2 l2 l1 l3
mm mm mm mm mm EDP No.
6 6 10 100 54 44561
8 8 12 100 54 44562
10 10 12 100 54 44563
12 12 16 150 80 44564
16 16 20 150 80 44565
20 20 25 150 80 44566
СЕРИЯ 47MEB - 2-x перьевые концевые фрезы с занижением, со сферическим торцом
ød1 ød2 l2 l1 l3
mm mm mm mm mm EDP No.
6 6 10 100 54 44581
8 8 12 100 54 44582
10 10 12 100 54 44583
12 12 16 150 80 44584
16 16 20 150 80 44585
20 20 25 150 80 44586

РЕЖИМЫ ОБРАБОТКИ
Материал Алюминиевые сплавы Пластмассы Медные сплавы Бронза
Скорость резания 490-610 м/мин 365-490 м/мин 245-365 м/мин 245-455 м/мин
Диаметр Подача на зуб
мм мм мм мм мм
3 0.04 0.08 0.04 0.04
4 0.05 0.10 0.05 0.05
5 0.06 0.12 0.06 0.06
6 0.07 0.14 0.07 0.07
8 0.10 0.20 0.10 0.10
10 0.12 0.24 0.12 0.12
12 0.15 0.30 0.15 0.15
14 0.17 0.34 0.17 0.17
16 0.18 0.36 0.18 0.18
20 0.22 0.44 0.22 0.22
