Развертки Мелкозернистый твердый сплав

CЕРИЯ 201M РАЗВЕРТКИ Прямой профиль, правая заточка

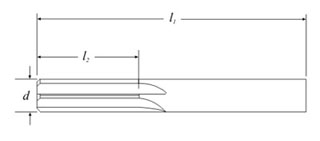

ød l1 l2 Число   mm mm mm зубьев EDP No. 1 32 6 4 81001 1,5 38 9,5 4 81003 2 44 12,7 4 81005 2,5 50 12,7 4 81007 3 57 16 4 81009 3,5 63 19 4 81011 4 63 19 4 81013 4,5 70 22 4 81015 5 75 25 4 81017 5,5 75 25 4 81019 6 75 25 4 81021 7 82 28 6 81023 8 82 28 6 81025 9 89 31 6 81027 10 89 31 6 81029 Допуск       ød=1mm-6mm=+0,008-0,000       >6mm-10mm=+0,011-0,000
