Высокопроизводительные концевые фрезы Z-CARB™
Мелкозернистый твердый сплав
Новые концевые фрезы для высокопроизводительной обработки.


Эксцентричный профиль, новая геометрия спиралей и стружечных канавок снижает вибрацию и улучшает чистоту обработки при увеличении осевой и радиальной глубины резания.
Фрезы серии Z-Carb с износостойким покрытием Ti-NAMITE-A предназначены для высокопроизводительной обработки:
- низкоуглеродистых, инструментальных, нержавеющих сталей;
- чугунов, тинанов и жаропрочных сплавов.

ТИТАН ИНКОНЕЛЬ НЕРЖ.СТАЛЬ СТАЛЬ > 45HRC СТАЛЬ < 45HRC СТАЛЬ < 25HRC ЧУГУН НВ > 200 ЧУГУН НВ < 200 ГРАФИТ ЛАТУНЬ АЛЮМИНИЙ ПЛАСТИК СТЕКЛО-ПЛАСТИК
НЕ РЕКОМЕНДУЕТСЯ ДОПУСТИМО РЕКОМЕНДУЕТСЯ
Серия Z 1 MB

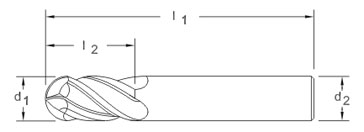

4-Х ПЕРЬЕВЫЕ СО СФЕРИЧЕСКИМ ТОРЦОМ
ød1 ød2 l1 l2 угловой TI-NAMITE-A
mm mm mm mm радиус EDP No.
3 6 57 8 46354
4 6 57 11 46355
5 6 57 13 46356
6 6 57 13 46343
8 8 63 19 46344
10 10 72 22 46345
12 12 83 26 46346
14 14 83 26 46347
16 16 92 32 46348
18 18 92 32 46349
20 20 104 38 46350
25 25 104 38 46351


РЕЖИМЫ ОБРАБОТКИ
Контурная обработка с осевой глубиной до 1,5 x D и радиальной глубиной 0,25 - 0,5 x D.
Материал Твердость
HB
Скорость
(м/мин)
Диаметр фрезы (мм)
ø6 ø8 ø10 ø12 ø14 ø16 ø18 ø20 ø25
 Нелегированная сталь 175 157 0,034 0,042 0,053 0,063 0,071 0,079 0,088 0,097 0,109
 Нелегированная сталь 275 150 0,028 0,035 0,044 0,052 0,058 0,063 0,072 0,081 0,091
 Легированная сталь 275 146 0,027 0,031 0,039 0,048 0,053 0,058 0,066 0,073 0,082
 Инструментальная сталь 127 150 0,027 0,031 0,039 0,048 0,053 0,058 0,066 0,073 0,082
 Чугун серый 200 145 0,041 0,053 0,065 0,079 0,087 0,095 0,105 0,114 0,128
 Чугун литейный 300 99 0,036 0,047 0,059 0,072 0,080 0,088 0,097 0,106 0,119
 Чугун ковкий 300 99 0,034 0,042 0,053 0,063 0,071 0,079 0,088 0,097 0,109
 Нержавеющие стали 275 92 0,028 0,035 0,044 0,052 0,058 0,063 0,072 0,081 0,091
 Нержавеющие стали 185 110 0,027 0,031 0,039 0,048 0,053 0,058 0,066 0,073 0,082
 Нержавеющие стали 325 83 0,028 0,035 0,044 0,052 0,058 0,063 0,072 0,081 0,091
 Титановые сплавы 295 83 0,028 0,032 0,038 0,046 0,050 0,054 0,060 0,066 0,074
 Жаропрочные сплавы 300 25 0,028 0,035 0,044 0,052 0,058 0,063 0,072 0,081 0,091
Прорезание пазов с глубиной резания до 1,0 x D.
Материал Твердость
HB
Скорость
(м/мин)
Диаметр фрезы (мм)
ø6 ø8 ø10 ø12 ø14 ø16 ø18 ø20 ø25
 Нелегированная сталь 175 149 0,036 0,047 0,059 0,072 0,080 0,088 0,097 0,106 0,119
 Нелегированная сталь 275 149 0,035 0,042 0,051 0,059 0,065 0,071 0,080 0,089 0,100
 Легированная сталь 275 139 0,028 0,035 0,044 0,052 0,058 0,063 0,072 0,081 0,091
 Инструментальная сталь 121 150 0,028 0,035 0,044 0,052 0,058 0,063 0,072 0,081 0,091
 Чугун серый 200 138 0,040 0,052 0,066 0,080 0,090 0,100 0,110 0,120 0,134
 Чугун литейный 300 99 0,041 0,053 0,065 0,079 0,087 0,095 0,105 0,114 0,128
 Чугун ковкий 300 95 0,036 0,047 0,059 0,072 0,080 0,088 0,097 0,106 0,119
 Нержавеющие стали 275 88 0,035 0,042 0,051 0,059 0,065 0,071 0,080 0,089 0,100
 Нержавеющие стали 185 105 0,028 0,035 0,044 0,052 0,058 0,063 0,072 0,081 0,091
 Нержавеющие стали 325 79 0,035 0,042 0,051 0,059 0,065 0,071 0,080 0,089 0,100
 Титановые сплавы 295 79 0,027 0,031 0,039 0,048 0,053 0,058 0,066 0,073 0,082
 Жаропрочные сплавы 300 25 0,027 0,031 0,039 0,048 0,053 0,058 0,066 0,073 0,082
