Высокопроизводительные концевые фрезы Z-CARB HTA
Мелкозернистый твердый сплав
Новые концевые фрезы для обработки новой группы материалов.


На основе успеха инструмента Z-Carb компания SGS спроектировала новые концевые фрезы Z-Carb HTA для обработки новой группы материалов.
Z-Carb показывал отличные результаты при обработке жаропрочных сплавов, но SGS решила улучшить свою продукцию.
Инструмент Z-Carb HTA производится по ранее запатентованной технологии, но теперь он более прочный, обладает улучшенными характеристиками резания и увеличенным сроком службы, благодаря изменениям геометрии режущей части, внесенных специально для обработки жаропрочных сплавов:
- инконель,
- васпаллой,
- хастеллой.

Отличия:
- увеличенный диаметр стержня;
- увеличенный угол спирали;
- участок с углом 90° смещен к краю;
- измененная фаска на зубе.

ТИТАН ИНКОНЕЛЬ НЕРЖ.СТАЛЬ СТАЛЬ > 45HRC СТАЛЬ < 45HRC СТАЛЬ < 25HRC ЧУГУН НВ > 200 ЧУГУН НВ < 200 ГРАФИТ ЛАТУНЬ АЛЮМИНИЙ ПЛАСТИК СТЕКЛО-ПЛАСТИК
НЕ РЕКОМЕНДУЕТСЯ ДОПУСТИМО РЕКОМЕНДУЕТСЯ

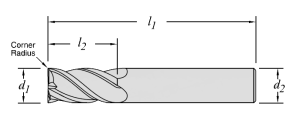

Cерия ZH1MCR
ød1 ød2 l1 l2 УГЛОВОЙ
РАДИУС
TI-NAMITE-A TI-NAMITE-A
без лыски
mm mm mm mm mm EDP No. EDP No.
6 6 57 13 0.5 46450 --
6 6 57 13 1 46451 --
6 6 57 13 1.5 46452 --
8 8 63 19 0.5 46453 --
8 8 63 19 1 46454 --
8 8 63 19 1.5 46455 --
10 10 72 22 0.5 46456 --
10 10 72 22 1 46457 --
10 10 72 22 1.5 46458 --
10 10 72 22 2 46459 --
12 12 83 26 0.5 46460 46471
12 12 83 26 1 46461 46472
12 12 83 26 1.5 46462 46473
12 12 83 26 2 46463 46474
12 12 83 26 3 46464 46475
16 16 92 32 1.5 46465 46476
16 16 92 32 2 46466 46477
16 16 92 32 3 46467 46478
20 20 104 38 3 46468 46479
20 20 104 38 4 46469 46480
20 20 104 38 5 46470 46481

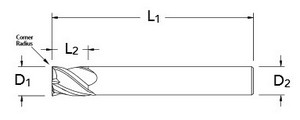

Cерия ZH1MCRS
ød1 ød2 l1 l2 УГЛОВОЙ
РАДИУС
TI-NAMITE-A
mm mm mm mm mm EDP No.
6 6 10 54 0.5 42712
8 8 12 63 0.5 42713
10 10 14 66 0.5 42714
12 12 16 73 0.75 42715
16 16 22 82 1.0 42716
20 20 26 92 1.0 42717

РЕЖИМЫ ОБРАБОТКИ
ДИАМЕТР ИНСТРУМЕНТА
МАТЕРИАЛ Скорость ø 3 мм ø 4 мм ø 5 мм ø 6 мм ø 8 мм ø 10 мм ø 12 мм ø 16 мм ø 20 мм
м/мин мм/мин мм/мин мм/мин мм/мин мм/мин мм/мин мм/мин мм/мин мм/мин
Нержавеющая сталь 100 320 310 288 320 360 481 501 451 396
Легированная сталь 120 395 385 355 394 444 592 616 554 488
Титан 90 296 280 266 296 333 444 462 416 366
Инконель 25 79 77 71 79 89 118 123 111 98
