Высокопроизводительные концевые фрезы Z-CARB-HPR
Мелкозернистый твердый сплав
УНИКАЛЬНЫЕ ТЕХНОЛОГИИ.


Новая высокопроизводительная 5-зубая фреза серии Z-Carb HPR обеспечивает высокую скорость съема металла и идеально подходят для чернового и чистового фрезерования различных материалов. Специально разработанная геометрия с переменным шагом углом подъема винтовой канавки обеспечивает повышение производительности и уменьшение вибрации по сравнению с 3-ех и 4-ех зубыми фрезами стандартной геометрии.

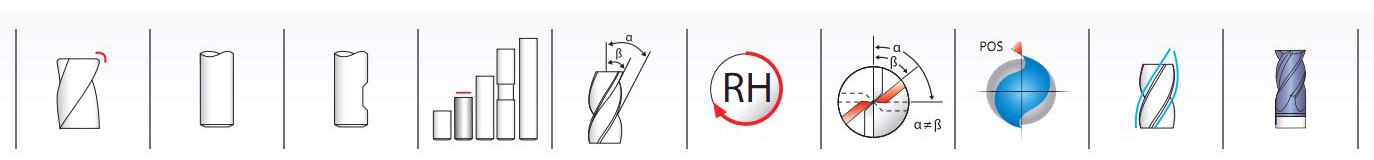

ПРЕИМУЩЕСТВА Z-Carb-HPR


- Передний угол обеспечивает оптимальный баланс между прочностью режущей кромки и силами резания при фрезеровании.
- Внутренний подвод смазочно-охлаждающей жидкости обеспечивает эффективную подачу СОЖ в зону резания и эвакуацию стружки при высокопроизводительном фрезеровании.
- Переменный шаг и угол подъема винтовой канавки обеспечивает превосходное снижение вибрации при различных оборотах шпинделя.
- Новейшее покрытие Ti-NAMITE-M обеспечивает высокую износостойкость, снижение сил трения и увеличивает стойкость инструмента при обработке титановых сплавов.
- Покрытие Ti-NAMITE-A превосходно подходит для обработки нержавеющих сталей.
ТИТАН ИНКОНЕЛЬ НЕРЖ.СТАЛЬ СТАЛЬ > 45HRC СТАЛЬ < 45HRC СТАЛЬ < 25HRC ЧУГУН НВ > 200 ЧУГУН НВ < 200 ГРАФИТ ЛАТУНЬ АЛЮМИНИЙ ПЛАСТИК СТЕКЛО-ПЛАСТИК
НЕ РЕКОМЕНДУЕТСЯ ДОПУСТИМО РЕКОМЕНДУЕТСЯ

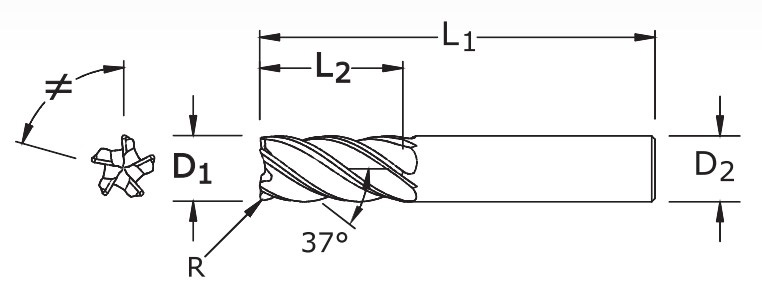

Cерия Z5MCR
Диаметр
реж.части		 Длина
реж.части		 Общая
длина		 Диаметр
хвостовика		 УГЛОВОЙ
РАДИУС		 TI-NAMITE-M
без лыски		 TI-NAMITE-M
с лыской		 TI-NAMITE-M
с внутр.СОЖ
ød1 l2 l1 ød2 R EDP No. EDP No. EDP No.
6 9 54 6 0.5 47000 - -
6 13 57 6 0.3 47001 - -
6 13 57 6 0.5 47002 - -
6 13 57 6 1 47003 - -
6 13 57 6 1.5 47004 - -
8 11 58 8 0.5 47005 - -
8 18 63 8 0.5 47006 - -
8 18 63 8 1 47007 - -
8 18 63 8 1.5 47008 - -
8 18 63 8 2 47009 - -
10 13 66 10 1 47010 - -
10 22 72 10 0.5 47011 - -
10 22 72 10 1 47012 - -
10 22 72 10 1.5 47013 - -
10 22 72 10 2 47014 - -
10 22 72 10 2.5 47015 - -
12 15 73 12 1 47016 47024 -
12 26 83 12 0.5 47017 47025 -
12 26 83 12 0.76 47018 47026 -
12 26 83 12 1 47019 47027 -
12 26 83 12 1.5 47020 47028 -
12 26 83 12 2 47021 47029 -
12 26 83 12 2.5 47022 47030 -
12 26 83 12 3 47023 47031 -
16 19 82 16 1 47032 47039 47046
16 35 92 16 1 47033 47040 47047
16 35 92 16 1.5 47034 47041 47048
16 35 92 16 2 47035 47042 47049
16 35 92 16 2.5 47036 47043 47050
16 35 92 16 3 47037 47044 47051
16 35 92 16 4 47038 47045 47052
20 23 92 20 1 47053 47061 47069
20 43 104 20 1 47054 47062 47070
20 43 104 20 1.5 47055 47063 47071
20 43 104 20 2 47056 47064 47072
20 43 104 20 2.5 47057 47065 47073
20 43 104 20 3 47058 47066 47074
20 43 104 20 4 47059 47067 47075
20 43 104 20 5 47060 47068 47076
25 28 100 25 1 47077 47084 47091
25 53 121 25 1 47078 47085 47092
25 53 121 25 2 47079 47086 47093
25 53 121 25 2.5 47080 47087 47094
25 53 121 25 3 47081 47088 47095
25 53 121 25 4 47082 47089 47096
25 53 121 25 5 47083 47090 47097
