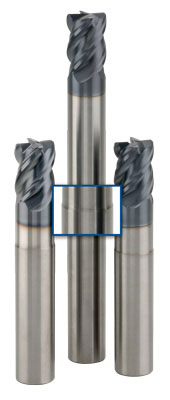

Высокопроизводительные концевые фрезы Z-CARB MD
Мелкозернистый твердый сплав
Концевая фреза с оригинальной запатентованной виброустойчивой геометрией.


Запатентованная геометрия стружечной канавки
- значительно снижает вибрации
- обеспечивает отличное качество обработанной поверхности
- увеличивает ресурс инструмента.
Увеличенный диаметр сердцевины фрезы и негативный передний угол
- усиленная режущая кромка
- уменьшается отжим инструмента, улучшается точность обработки
- возможность увеличения подачи.
Инновационный твердый сплав
- повышается износостойкость
- отличная стойкость режущей кромки к выкрашиванию.

- Доступны удлиннённые серии и фрезы с занижением диаметра хвостовика.
- Специальная геометрия углов фрезы обеспечивает максимальную стойкость.
- Покрытие Ti-NAMITE-A (AlTiN) позволяет производить обработку без использования СОЖ.
- Высокая производительность обработки закаленных сталей твердостью до 62 HRC.
- Возможно изготовление хвостовика с лыской (Weldon).
ТИТАН ИНКОНЕЛЬ НЕРЖ.СТАЛЬ СТАЛЬ > 45HRC СТАЛЬ < 45HRC СТАЛЬ < 25HRC ЧУГУН НВ > 200 ЧУГУН НВ < 200 ГРАФИТ ЛАТУНЬ АЛЮМИНИЙ ПЛАСТИК СТЕКЛО-ПЛАСТИК
НЕ РЕКОМЕНДУЕТСЯ ДОПУСТИМО РЕКОМЕНДУЕТСЯ

Cерия ZD1MCR

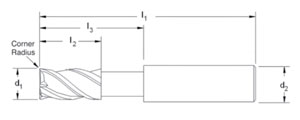

ød1 ød2 l1 l2 l3 УГЛОВОЙ
РАДИУС		 Ti-NAMITE-A
(AlTiN)
mm mm mm mm mm mm EDP No.
3 6 57 4 15 0.2 46460
4 6 57 5 15 0.3 46561
5 6 57 6 15 0.5 46562
6 6 57 6 15 1.0 46563
8 8 63 10 25 1.0 46564
10 10 72 12 30 1.0 46565
12 12 83 15 35 1.0 46566
16 16 92 20 45 1.5 46567
20 20 104 24 55 2.0 46568

РЕЖИМЫ ОБРАБОТКИ
Режущий диаметр

НRC
Rw
Ad		 ø 3 мм ø 5 мм ø 6 мм ø 8 мм ø 10 мм ø 12 мм ø 16 мм ø 20 мм
об/
мин		 мм/
мин		 об/
мин		 мм/
мин		 об/
мин		 мм/
мин		 об/
мин		 мм/
мин		 об/
мин		 мм/
мин		 об/
мин		 мм/
мин		 об/
мин		 мм/
мин		 об/
мин		 мм/
мин
Обработка паза 30-45 1xD 0.5xD 65 0.02 65 0.02 65 0.03 65 0.04 65 0.05 65 0.06 65 0.08 65 0.10
45-55 1xD 0.5xD 36 0.01 36 0.02 36 0.03 36 0.03 36 0.04 36 0.05 36 0.06 36 0.08
55-60 1xD 0.3xD 20 0.01 20 0.02 20 0.02 20 0.02 20 0.03 20 0.04 20 0.05 20 0.06
Контурная 30-45 0.5xD 1xD 80 0.02 80 0.03 80 0.05 80 0.06 80 0.07 80 0.09 80 0.11 80 0.13
45-55 0.5xD 1xD 45 0.02 45 0.03 45 0.04 45 0.05 45 0.05 45 0.07 45 0.09 45 0.11
55-60 0.3xD 1xD 24 0.01 24 0.02 24 0.03 24 0.03 24 0.04 24 0.05 24 0.07 24 0.08
Выскокоскоростная
контурная		 30-45 0.1xD 0.1xD 170 0.03 170 0.04 170 0.06 170 0.07 170 0.08 170 0.11 170 0.14 170 0.17
45-55 0.1xD 0.1xD 150 0.02 150 0.03 150 0.04 150 0.06 150 0.07 150 0.09 150 0.11 150 0.13
55-60 0.1xD 0.1xD 75 0.02 75 0.02 75 0.03 75 0.04 75 0.05 75 0.06 75 0.08 75 0.10
