Высокопроизводительные концевые фрезы Z-CARB-AP
Мелкозернистый твердый сплав
Концевая фреза с изменяющимся углом наклона спирали.


SGS Z-Carb-AP - концевая фреза с изменяющимся углом наклона спирали, оригинальная запатентованная геометрия которой обеспечивает высокую производительность.
При работе концевых фрез зубья заходят в материал и выходят из него. Создаваемый естественный ритм трансформируется в ударные волны. Их частота, которая резонирует через весь инструмент, вызывает вибрацию, оказывающую самое пагубное воздействие на инструмент и заготовку.
Z-Carb-AP с его запатентованной геометрией предлагает три решения для подавления вибрации, причем работа самой фрезы становится практически без вибрации и бесшумной.

Компания SGS Tool Company представляет новую серию фрез Z-Carb-AP JetStream с запатентованной технологией охлаждения.


Благодаря четырем соединенным каналам СОЖ очень точно поступает в зону резания.
Выделение тепла ограничивает режимы обработки, определяет ресурс инструмента, влияет на процесс образования стружки и определяет качество детали. Охлаждающая жидкость посзволяет лучше контролировать эти процессы, но только, если она подается точно и постоянно. При обработке твердосплавным инструментом непостоянная подача СОЖ может вызвать температурный шок и разрушение инструмента.
Это становится еще более важным при обработке пазов, вскрытии карманов и обработке труднодоступных мест, так как точная подача СОЖ снаружи становится очень проблематичной.
Компания SGS Tool Company взяла уже запатентованную антивибрационную геометрию и добавила новую конструкцию каналов, чтобы максимально использовать преимущества непосредственной подачи СОЖ.
Каналы пересекаются на торце хвостовика фрезы и имеют асимметричное расположение для эффективного использования уникальной геометрии Z-Carb.

ТИТАН ИНКОНЕЛЬ НЕРЖ.СТАЛЬ СТАЛЬ > 45HRC СТАЛЬ < 45HRC СТАЛЬ < 25HRC ЧУГУН НВ > 200 ЧУГУН НВ < 200 ГРАФИТ ЛАТУНЬ АЛЮМИНИЙ ПЛАСТИК СТЕКЛО-ПЛАСТИК
НЕ РЕКОМЕНДУЕТСЯ ДОПУСТИМО РЕКОМЕНДУЕТСЯ

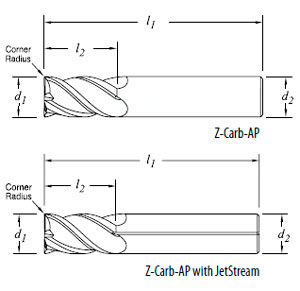

Cерия Z1MPCR
ød1 l2 l1 ød2 УГЛОВОЙ
РАДИУС
TI-NAMITE-A TI-NAMITE-X TI-NAMITE-X
без лыски
JetStream
mm mm mm mm mm EDP No. EDP No. EDP No. EDP No.
1.0 3.0 57 6 0.1 46873 - - -
1.5 4.5 57 6 0.1 46849 - - -
2.0 6 57 6 0.2 46850 - - -
2.5 7 57 6 0.2 46874 - - -
3.0 8 57 6 0.3 46851 - - -
3.0 8 57 6 0.5 46880 - - -
4.0 11 57 6 0.3 46852 - - -
4.0 11 57 6 0.5 46881 - - -
5.0 13 57 6 0.3 46853 - - -
5.0 13 57 6 0.25 46882 - - -
6.0 13 57 6 0.5 46854 - - -
6.0 13 57 6 1.0 46855 - - -
6.0 13 57 6 1.5 46884 - - -
8.0 19 63 8 0.5 - 46856 - -
8.0 19 63 8 1.0 - 46857 - -
8.0 19 63 8 1.5 - 46886 - -
8.0 19 63 8 2.0 - 46887 - -
10.0 22 72 10 0.5 - 46858 - -
10.0 22 72 10 1.0 - 46859 - -
10.0 22 72 10 1.5 - 46889 - -
10.0 22 72 10 2.0 - 46890 - -
10.0 22 72 10 2.5 - 46891 - -
12.0 26 83 12 0.5 - 46860 46909 -
12.0 26 83 12 0.75 - 46861 46910 -
12.0 26 83 12 1.0 - 46893 46911 -
12.0 26 83 12 1.5 - 46894 46912 -
12.0 26 83 12 2.0 - 46895 46913 -
12.0 26 83 12 2.5 - 46896 46914 -
12.0 26 83 12 3.0 - 46718 46915 -
14.0 26 83 14 1.0 - 46862 46916 46494
16.0 32 92 16 1.0 - 46863 46917 46495
16.0 32 92 16 1.5 - 46898 46918 -
16.0 32 92 16 2.0 - 46899 46919 -
16.0 32 92 16 2.5 - 46900 46920 -
16.0 32 92 16 3.0 - 46864 46921 -
20.0 38 104 20 1.0 - 46865 46922 46497
20.0 38 104 20 1.5 - 46903 46923 -
20.0 38 104 20 2.0 - 46904 46924 -
20.0 38 104 20 2.5 - 46905 46925 -
20.0 38 104 20 3.0 - 46722 46926 -
25.0 38 104 25 1.0 - 46866 46927 46498

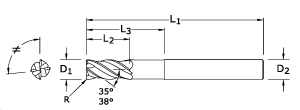

Cерия Z1MPLC - Variable Geometry 4-Flyte Long Reach Corner Radius End Mill
ød1 l2 l1 ød2 l3 УГЛОВОЙ
РАДИУС
TI-NAMITE-X TI-NAMITE-X
без лыски
mm mm mm mm mm mm EDP No. EDP No.
6.0 8 75 6 24 0.5 46821 -
8.0 10 75 8 32 1.0 46822 -
6.0 8 75 6 32 0.5 46823 -
10.0 12 100 10 40 1.0 46824 -
10.0 12 100 10 40 2.0 46825 -
12.0 15 112 12 48 1.0 46826 46928
12.0 15 112 12 48 1.5 46827 46929
12.0 15 112 12 48 2.0 46828 46930
12.0 15 112 12 48 3.0 46829 46931
16.0 20 115 16 65 1.0 46830 46932
16.0 20 115 16 65 1.5 46831 46933
16.0 20 115 16 65 2.0 46832 46934
16.0 20 115 16 65 3.0 46833 46935
16.0 20 115 16 65 4.0 46834 46936
16.0 20 115 16 65 5.0 46835 46937
20.0 24 140 20 80 1.0 46836 46938
20.0 24 140 20 80 1.5 46837 46939
20.0 24 140 20 80 2.0 46838 46940
20.0 24 140 20 80 3.0 46839 46941
20.0 24 140 20 80 4.0 46840 46942
20.0 24 140 20 80 5.0 46841 46943

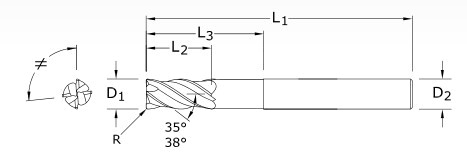

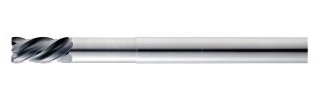

Cерия Z1MPIC - Variable Geometry 4-Flyte Variable Rake End Mills
ød1 l2 l1 ød2 l3 УГЛОВОЙ
РАДИУС
TI-NAMITE-X
без лыски
mm mm mm mm mm mm EDP No.
12 26 83 12 36 2.5 42731
12 26 83 12 36 3.0 42732
12 26 83 12 36 4.0 42733
16 32 92 16 42 2.5 42734
16 32 92 16 42 4.0 42735
16 32 92 16 42 6.0 42736
20 38 104 20 52 2.5 42737
20 38 104 20 52 4.0 42738
20 38 104 20 52 6.0 42739

Обработка паза - 100% D
ДИАМЕТР ИНСТРУМЕНТА
МАТЕРИАЛ НВ ø 3 мм ø 5 мм ø 6 мм ø 8 мм ø 10 мм ø 12 мм ø 14 мм ø 16 мм ø 18 мм ø 20 мм ø 25 мм
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
Низк.углер.ст. ~175 17300 375 10380 550 8650 650 6490 835 5190 1055 4330 1055 3710 980 3240 900 2880 900 2600 880 2080 705
Низк.углер.ст. ~275 14230 310 8540 460 7120 540 5340 680 4270 870 3560 870 3050 815 2670 750 2370 750 2130 725 1710 585
Среднелег.ст. ~275 11970 255 7180 385 5980 450 4490 570 3590 725 2990 725 2560 660 2240 625 1990 625 1800 605 1440 495
Закалённая ст. ~275 6150 130 3690 200 3070 230 2300 295 1840 375 1540 375 1320 350 1150 320 1020 320 920 310 740 255
Серый чугун ~200 16170 330 9700 515 8090 605 6060 770 4850 980 4040 980 3470 915 3030 835 2700 835 2430 825 1940 670
Высокопр.чугун ~300 8250 175 4950 265 4120 310 3090 400 2470 495 2060 495 1770 460 1550 430 1370 430 1240 420 990 330
Ковкий чугун ~300 5180 110 3100 165 2590 200 1940 240 1550 310 1290 310 1110 285 970 265 860 265 780 255 620 200
Нерж.сталь ~275 10190 200 6110 330 5090 395 3820 450 3060 450 2550 450 2180 450 1910 420 1700 420 1530 400 1220 330
Нерж.сталь ~185 14230 275 8540 475 7120 615 5340 705 4270 705 3560 705 3050 705 2670 705 2370 615 2130 615 1710 495
Нерж.сталь ~325 8570 145 5140 275 4290 330 3210 395 2570 395 2140 395 1840 395 1610 395 1430 330 1290 330 1030 265
Титан.сплавы ~295 9700 230 5820 360 4850 410 3640 460 2910 460 2430 460 2080 460 1820 410 1620 410 1460 410 1160 330
Жаропр.сплавы ~300 2590 50 1550 80 1290 80 970 100 780 100 650 100 550 100 490 90 430 90 390 90 310 70
Контурное фрезерование - 40% D
ДИАМЕТР ИНСТРУМЕНТА
МАТЕРИАЛ НВ ø 3 мм ø 5 мм ø 6 мм ø 8 мм ø 10 мм ø 12 мм ø 14 мм ø 16 мм ø 18 мм ø 20 мм ø 25 мм
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
Низк.углер.ст. ~175 20700 450 12420 650 10350 770 7760 990 6210 1250 5180 1250 4440 1170 3880 1070 3450 1070 3100 1050 2480 840
Низк.углер.ст. ~275 16980 370 10980 550 8490 650 6370 820 5090 1040 4250 1040 3640 980 3180 900 2830 900 2550 870 2040 700
Среднелег.ст. ~275 13910 310 8340 460 6950 540 5210 680 4170 870 3480 870 2980 790 2610 750 2320 750 2090 730 1670 580
Закалённая ст. ~275 6790 150 4070 230 3400 270 2550 340 2040 430 1700 430 1460 400 1270 370 1130 370 1020 360 810 290
Серый чугун ~200 18760 390 11250 610 9380 710 7030 910 5630 1150 4690 1150 4020 1080 3520 980 3130 980 2810 970 2250 790
Высокопр.чугун ~300 9220 200 5530 300 4610 350 3460 450 2770 550 2300 550 1980 510 1730 480 1540 480 1380 470 1110 370
Ковкий чугун ~300 5820 130 3490 200 2910 240 2180 290 1750 380 1460 380 1250 350 1090 320 970 320 870 310 700 240
Нерж.сталь ~275 10840 220 6500 360 5420 430 4060 490 3250 490 2710 490 2320 490 2030 460 1810 460 1630 440 1300 360
Нерж.сталь ~185 16660 330 9990 580 8330 750 6250 860 5000 860 4160 860 3570 860 3120 860 2780 750 2500 750 2000 600
Нерж.сталь ~325 9220 170 5530 310 4610 380 3460 450 2770 450 2770 450 2300 450 1980 450 1540 380 1380 380 1110 300
Титан.сплавы ~295 10670 260 6400 400 5340 460 4000 510 3200 510 2670 510 2290 510 2000 510 1780 460 1600 460 1280 370
Жаропр.сплавы ~300 2910 60 1750 100 1460 100 1090 120 870 120 730 120 620 120 550 120 490 110 440 110 350 90
Контурное фрезерование - 10% D
ДИАМЕТР ИНСТРУМЕНТА
МАТЕРИАЛ НВ ø 3 мм ø 5 мм ø 6 мм ø 8 мм ø 10 мм ø 12 мм ø 14 мм ø 16 мм ø 18 мм ø 20 мм ø 25 мм
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
об/
мин
мм/
мин
Низк.углер.ст. ~175 22480 630 13480 910 11240 1080 8430 1390 6740 1750 5620 1750 4820 1640 4210 1500 3750 1500 3370 1470 2700 1176
Низк.углер.ст. ~275 18440 560 11060 830 9220 980 6910 1230 5530 1560 4610 1560 3950 1470 3460 1350 3070 1350 2770 1310 2210 1050
Среднелег.ст. ~275 14880 420 8920 620 7440 730 5580 920 4460 1170 3720 1170 3190 1070 2790 1010 2480 1010 2230 990 1790 780
Закалённая ст. ~275 7440 210 4460 320 3720 380 2790 480 2230 600 1860 600 1590 560 1390 520 1240 520 1120 500 890 410
Серый чугун ~200 19410 530 11640 820 97000 960 7280 1230 5820 1550 4850 1550 4160 1460 3640 1320 3230 1320 2910 1310 2330 1070
Высокопр.чугун ~300 9870 280 5920 420 4930 490 37000 630 2960 770 2470 770 2110 710 1850 670 1640 670 1480 660 1180 520
Ковкий чугун ~300 6150 180 3690 270 3070 320 2300 390 1840 510 1540 510 1320 470 1150 430 1020 430 920 420 740 320
Нерж.сталь ~275 11480 300 6890 490 5740 580 4310 660 3440 660 2870 660 2460 660 2150 620 1910 620 1720 590 1380 490
Нерж.сталь ~185 17630 450 10570 780 8810 1010 6610 1160 5290 1160 4410 1160 3780 1160 3310 1160 2940 1010 2640 1010 2110 810
Нерж.сталь ~325 9540 220 5720 400 4770 490 3580 590 2860 590 2390 590 2040 590 1790 590 1590 490 1430 490 1140 390
Титан.сплавы ~295 11000 350 6600 540 5500 620 4120 690 3300 690 2750 690 2360 690 2060 690 1830 620 1650 620 1320 500
Жаропр.сплавы ~300 3230 80 1940 140 1620 140 1210 170 970 170 810 170 690 170 610 170 540 150 490 150 390 130
