Высокопроизводительные концевые фрезы TRI-CARB
Мелкозернистый твердый сплав
Превосходная производительность при фрезеровании нержавеющей стали, никелевых и титановых сплавов.


Титановые, жаропрочные сплавы и нержавеющие стали обеспечивают отличную прочность, стойкость к коррозии. Но эти преимущества вызывают появление существенных проблем при механической обработке.
Для эффективной обработки этих материалов компания SGS специально разработала фрезы серии TRI-CARB. По сравнению с обычными фрезами увеличились режимы резания, жесткость инструмента и его стойкость.
Фрезы TRI-CARB изготавливаются из ультрамелкозернистого сплава, позволяющего увеличить прочность и стойкость режущей кромки. Для снижения влияния выделяющегося при обработке тепла все фрезы покрываются специальным износостойким покрытием Ti-NAMITE-A (алюмонитрид титана).
Более жесткий допуск на рабочий диаметр.

ТИТАН ИНКОНЕЛЬ НЕРЖ.СТАЛЬ СТАЛЬ > 45HRC СТАЛЬ < 45HRC СТАЛЬ < 25HRC ЧУГУН НВ > 200 ЧУГУН НВ < 200 ГРАФИТ ЛАТУНЬ АЛЮМИНИЙ ПЛАСТИК СТЕКЛО-ПЛАСТИК
НЕ РЕКОМЕНДУЕТСЯ ДОПУСТИМО РЕКОМЕНДУЕТСЯ

Cерия 65M

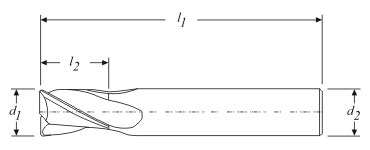

3-Х ПЕРЬЕВЫЕ УКОРОЧЕННЫЕ ФРЕЗЫ С ПЛОСКИМ ТОРЦОМ
ød1 l1 l2 ød2 угловой EDP No.
mm mm mm mm радиус
3 6 38 3 0,25 91300
4 8 50 4 0,25 91301
5 8 50 6 0,25 91302
6 9 63 6 0,25 91303
8 11 63 8 0,30 91304
10 13 63 10 0,25 91305
12 15 75 12 0,36 91306
16 19 89 16 0,48 91307
20 26 100 20 0,61 91308

РЕЖИМЫ ОБРАБОТКИ
Прорезание: осевая глубина резания: 0,5 x D (max)
Контурное фрезерование: осевая глубина резания: 1,0xD / радиальная глубина резания: 0,5xD
Материал Скорость Диаметр фрезы (мм)
ø3 ø4 ø5 ø6 ø8 ø10 ø12 ø16 ø20
м/мин мм/мин мм/мин мм/мин мм/мин мм/мин мм/мин мм/мин мм/мин мм/мин
 Нержавеющая сталь < 300 HB 100 320 310 288 320 360 481 501 451 396
 Легированная сталь < 275 HB 120 395 385 355 394 444 592 616 554 488
 Титан < 295 HB 90 296 280 266 296 333 444 462 416 366
 Инконель < 300 HB 25 79 77 71 79 89 118 123 111 98
 ПРЕИМУЩЕСТВА  КОНСТРУКЦИОННЫЕ ОСОБЕННОСТИ
 - увеличенная производительность;  - увеличенная прочность режущей кромки;
 - лучшее качество обработанной  - специальный мелкозернистый сплав;
   поверхности;  - покрытие Ti-NAMITE-A;
 - нет необходисмости в СОЖ;  - укороченная рабочая часть;
 - более точная обработка.  - максимальная жесткость.
