Высокопроизводительные концевые фрезы Series 7
Мелкозернистый твердый сплав
Новые концевые фрезы для высокоточной обработки.


Концевые фрезы Series 7M отличаются высокоточной обработкой и отличной производительностью.
Одна из особенностей этого инструмента - неравномерный шаг зубьев. Благодаря ей фреза обладает большой стойкостью, уменьшается вибрация и обеспечиваются лучшие показатели по шероховатости и чистоте поверхности, хорошая перпендикулярность обработанной стенки.
Покрытие Ti-NAMITE-A (AlTin) предназначено для высокопроизводительной обработки.
Запатентованный микроструктурный твердый сплав обеспечивает увеличенную стойкость и повышенную производительность.
Подходит для обработки широкой гаммы материалов до 45 HRC.
ТИТАН ИНКОНЕЛЬ НЕРЖ.СТАЛЬ СТАЛЬ > 45HRC СТАЛЬ < 45HRC СТАЛЬ < 25HRC ЧУГУН НВ > 200 ЧУГУН НВ < 200 ГРАФИТ ЛАТУНЬ АЛЮМИНИЙ ПЛАСТИК СТЕКЛО-ПЛАСТИК
НЕ РЕКОМЕНДУЕТСЯ ДОПУСТИМО РЕКОМЕНДУЕТСЯ

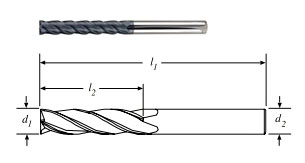

Серия 7M
4-Х ПЕРЬЕВЫЕ С ПЛОСКИМ ТОРЦОМ
ød1 ød2 l1 l2 TI-NAMITE-A
mm mm mm mm EDP No.
3 3 75 25 70551
4 4 75 25 70552
5 5 75 25 70553
6 6 75 25 70554
8 8 75 25 70555
10 10 100 38 70556
12 12 100 50 70557
12 12 150 75 70558
14 14 150 75 70559
16 16 150 75 70560
18 18 150 75 70561
20 20 150 75 70562
25 25 150 75 70563

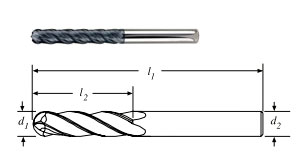

Серия 7MB
4-Х ПЕРЬЕВЫЕ СО СФЕРИЧЕСКИМ ТОРЦОМ
ød1 ød2 l1 l2 TI-NAMITE-A
mm mm mm mm EDP No.
3 3 75 25 70527
4 4 75 25 70529
5 5 75 25 70531
6 6 75 25 70533
8 8 75 25 70535
10 10 100 38 70537
12 12 100 50 70539
12 12 150 75 70540
14 14 150 75 70542
16 16 150 75 70544
18 18 150 75 70546
20 20 150 75 70548
25 25 150 75 70550

РЕЖИМЫ ОБРАБОТКИ
Материал HB Диаметр инструмента (мм)
3 4 6 8 10 12 16 18 20 25
об/мин мм/
мин		 об/мин мм/
мин		 об/мин мм/
мин		 об/мин мм/
мин		 об/мин мм/
мин		 об/мин мм/
мин		 об/мин мм/
мин		 об/мин мм/
мин		 об/мин мм/
мин		 об/мин мм/
мин
 низкоуглеродистая сталь ~175 17.790 890 13.340 890 8.900 1.040 6.670 1.040 5.340 1.040 4.450 1.040 3.340 1.040 2.960 1.040 2.670 1.040 2.130 1.040
 низкоуглеродистая сталь ~275 15.530 635 11.640 635 7.760 785 5.820 785 4.660 785 3.880 785 2.920 785 2.590 785 2.330 785 1.860 635
 сред.углер. сталь ~275 19.940 530 9.700 530 6.470 635 4.850 635 3.880 635 3.230 635 2.430 635 2.160 635 1.940 635 1.550 585
 инструментальная сталь ~275 11.640 430 8.730 430 5.820 585 4.370 585 3.490 585 2.910 585 2.190 585 1.940 585 1.750 585 1.400 510
 серый чугун ~200 10.030 585 7.520 585 5.010 660 3.760 660 3.010 660 2.510 660 1.880 660 1.670 585 1.500 585 1.200 510
 высокопрочный чугун ~300 8.900 330 6.670 330 4.450 410 3.330 410 2.670 410 2.220 410 1.670 410 1.480 410 1.330 410 1.070 330
 ковкий чугун ~300 5.550 180 4.120 180 2.750 250 2.060 250 1.650 250 1.370 250 1.030 250 920 250 820 250 660 180
 нержавеющая сталь ~275 9.060 255 6.790 255 4.530 410 3.400 410 2.720 410 2.260 410 1.700 410 1.510 410 1.360 410 1.090 330
 нержавеющая сталь ~185 12.940 510 9.700 510 6.470 760 4.850 760 3.880 760 3.230 760 2.430 760 2.160 760 1.940 760 1.550 660
 нержавеющая сталь ~325 7.760 180 5.820 180 3.880 330 2.910 330 2.330 330 1.940 330 1.460 330 1.290 330 1.160 330 930 255
 титановые сплавы ~295 9.700 410 7.280 410 4.850 585 3.640 585 2.910 585 2.430 585 1.820 585 1.620 585 1.460 585 1.160 510
 жаропрочные сплавы ~300 2.590 100 1.940 100 1.290 150 970 150 780 150 650 150 490 150 430 150 390 150 310 125
