РАЗВЕРТКИ
Мелкозернистый твердый сплав
Cерия 201M
Прямой профиль, правая заточка.

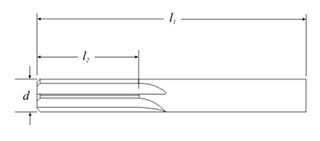

ød l1 l2 Число
mm mm mm зубьев EDP No.
1 32 6 4 81001
1,5 38 9,5 4 81003
2 44 12,7 4 81005
2,5 50 12,7 4 81007
3 57 16 4 81009
3,5 63 19 4 81011
4 63 19 4 81013
4,5 70 22 4 81015
5 75 25 4 81017
5,5 75 25 4 81019
6 75 25 4 81021
7 82 28 6 81023
8 82 28 6 81025
9 89 31 6 81027
10 89 31 6 81029

Допуск

ød=1mm-6mm=+0,008/-0,000
>6mm-10mm=+0,011/-0,000
ТИТАН ИНКОНЕЛЬ НЕРЖ.СТАЛЬ СТАЛЬ > 45HRC СТАЛЬ < 45HRC СТАЛЬ < 25HRC ЧУГУН НВ > 200 ЧУГУН НВ < 200 ГРАФИТ ЛАТУНЬ АЛЮМИНИЙ ПЛАСТИК СТЕКЛО-ПЛАСТИК
НЕ РЕКОМЕНДУЕТСЯ ДОПУСТИМО РЕКОМЕНДУЕТСЯ
