Высокопроизводительные концевые фрезы Multi-Carb
Мелкозернистый твердый сплав

Multi-Carb Finishing End Mills

ТИТАН ИНКОНЕЛЬ НЕРЖ.СТАЛЬ СТАЛЬ > 45HRC СТАЛЬ < 45HRC СТАЛЬ < 25HRC ЧУГУН НВ > 200 ЧУГУН НВ < 200 ГРАФИТ ЛАТУНЬ АЛЮМИНИЙ ПЛАСТИК СТЕКЛО-ПЛАСТИК
НЕ РЕКОМЕНДУЕТСЯ ДОПУСТИМО РЕКОМЕНДУЕТСЯ
Cерия 66M

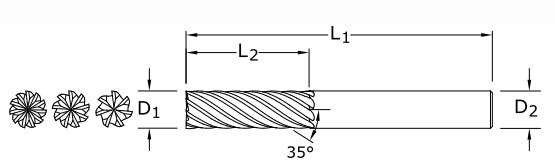

øD1 L2 L1 øD2 Кол-во
перьев		 Угловой
радиус R		 Ti-NAMITE-A
(AlTiN)
mm mm mm mm mm EDP No.
6 19 63 6 7 46620
8 20 63 8 7 46621
10 22 75 10 7 46622
12 26 83 12 9 46623
16 32 92 16 9 46624
20 38 104 20 11 46624
25 38 104 25 11 46625
Cерия 66MCR
øD1 L2 L1 øD2 Кол-во
перьев		 Угловой
радиус R		 Ti-NAMITE-A
(AlTiN)
mm mm mm mm mm EDP No.
6 19 65 6 7 0.5 46627
6 19 65 6 7 1.0 46628
8 20 63 8 7 0.5 46629
8 20 63 8 7 1.0 46630
8 20 63 8 7 1.5 46631
10 22 75 10 9 0.5 46632
10 22 75 10 9 1.0 46633
10 22 75 10 9 1.5 46634
10 22 75 10 9 2.0 46635
12 26 83 12 9 1.0 46636
12 26 83 12 9 1.5 46637
12 26 83 12 9 2.0 46638
12 26 83 12 9 2.5 46639
12 26 83 12 9 3.0 46640
16 32 92 16 9 1.0 46641
16 32 92 16 9 1.5 46642
16 32 92 16 9 2.0 46643
16 32 92 16 9 2.5 46644
16 32 92 16 9 3.0 46645
16 32 92 16 9 4.0 46646
20 38 104 20 11 1.0 46647
20 38 104 20 11 1.5 46648
20 38 104 20 11 2.0 46649
20 38 104 20 11 2.5 46650
20 38 104 20 11 3.0 46651
20 38 104 20 11 4.0 46652
20 38 104 20 11 5.0 46653
25 38 104 25 11 1.0 46654
25 38 104 25 11 1.5 46655
25 38 104 25 11 2.0 46656
25 38 104 25 11 2.5 46657
25 38 104 25 11 3.0 46658
25 38 104 25 11 4.0 46659
25 38 104 25 11 5.0 46660
РЕЖИМЫ ОБРАБОТКИ
66M, 66MCR
Metric		 HARDNESS CUT SPEED FEED (mm/flute)
BRINELL Type m/min 6 8 10 12 16 20 25
■ CARBON STEEL
1018, 1040, 1080, 1090, 10L50,
1140, 1212, 12L15, 1525, 1536		 ≤ 175 Profile 174 0.022 0.034 0.043 0.053 0.061 0.069 0.075
Light 219 0.029 0.047 0.059 0.072 0.084 0.096 0.105
> 175
≤ 275		 Profile 151 0.022 0.034 0.043 0.053 0.061 0.069 0.075
Light 192 0.029 0.047 0.059 0.072 0.084 0.096 0.105
■ ALLOY STEEL
4140, 4150, 4320, 5120, 5150,
8630, 86L20, 50100		 ≤ 275 Profile 126 0.017 0.028 0.035 0.041 0.049 0.053 0.058
Light 162 0.022 0.036 0.045 0.055 0.067 0.075 0.080
> 275
≤ 375		 Profile 87 0.017 0.028 0.035 0.041 0.049 0.053 0.058
Light 110 0.022 0.036 0.045 0.055 0.067 0.075 0.080
■ TOOL STEEL
A2, D2, H13, L2, M2,
P20, S7, T15, W2		 ≤ 250 Profile 113 0.014 0.023 0.029 0.036 0.044 0.048 0.053
Light 143 0.019 0.032 0.040 0.050 0.059 0.067 0.073
> 250
≤ 375		 Profile 70 0.012 0.019 0.024 0.029 0.033 0.037 0.040
Light 88 0.014 0.026 0.032 0.038 0.046 0.051 0.055
■ CAST IRON
Gray, Malleable, Ductile		 ≤ 220 Profile 169 0.022 0.034 0.043 0.053 0.061 0.069 0.075
Light 215 0.029 0.047 0.059 0.072 0.084 0.096 0.105
> 220
≤ 260		 Profile 126 0.022 0.034 0.043 0.053 0.061 0.069 0.075
Light 160 0.029 0.047 0.059 0.072 0.084 0.096 0.105
■ STAINLESS (free machining)
303, 416, 420F, 430F, 440F		 ≤ 275 Profile 131 0.017 0.028 0.035 0.041 0.049 0.053 0.058
Light 171 0.022 0.036 0.045 0.055 0.067 0.075 0.080
■ STAINLESS (difficult)
304, 304L, 316, 316L		 ≤ 275 Profile 93 0.012 0.021 0.027 0.031 0.038 0.043 0.048
Light 117 0.017 0.030 0.037 0.043 0.051 0.059 0.065
■ STAINLESS (PH)
17-4PH, 15-5PH, Custom 450,
16-6PH, PH13-8Mo		 ≤ 325 Profile 85 0.012 0.021 0.027 0.031 0.038 0.043 0.048
Light 108 0.017 0.030 0.037 0.043 0.051 0.059 0.065
■ TITANIUM
Ti5Al-5V-5Mo,
Ti6Al4V, Ti-7Al4Mo		 ≤ 350 Profile 93 0.014 0.023 0.029 0.036 0.044 0.048 0.053
Light 119 0.019 0.032 0.040 0.050 0.059 0.067 0.073
■ HIGH TEMPERATURE ALLOY
A-286, Hastelloy, Incoloy, Inconel,
Rene, Waspalloy		 ≤ 300 Profile 26 0.012 0.021 0.027 0.031 0.038 0.043 0.048
Light 33 0.017 0.030 0.037 0.043 0.051 0.059 0.065
rpm = (1000 x m/min) / (3.14 x D1)
mm/min = (mm/flute) x no. of flutes x rpm
• maximum recommended depths shown
• reduce speed and feed for materials harder than listed
* finish cuts typically require reduced feed and cutting depths of 0.02 x D1 maximum
• refer to the SGS Tool Wizard for more complete technical information (available at www.sgstool.com)
• Ramp angle = 4° (feed rate = 100%)
• Ramping not recommended
