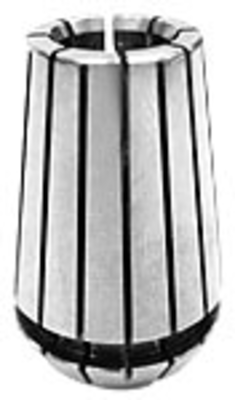

PRECISION ER-COLLETS |
|
for diameter 1 - 12 |
|
Precision Collets according to DIN 6499-B - biconical collets - collets slotted at both ends - concentricity 6 µm - repeatable accuracy 6 µm |
| Arbor and Adapter Systems |
catalogue no. |

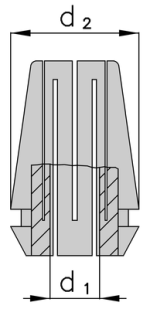

d1 |
l3 |
d3 |
d4 |
d2 |
Form/DIN |
l2 |
l1 |
ref.pg. arbors ref.accessories |
features |
| ER 16 | |||||||||||
 |
ER16 1-2 | diam. 2 |
-- | 1 | -- | ER 16 | -- | -- | -- | 386-387 A,B |
 |
| ER16 2-3 | diam. 3 |
-- | 2 | -- | ER 16 | -- | -- | -- | 386-387 A,B |
|
|
| ER16 3-4 | diam. 4 |
-- | 3 | -- | ER 16 | -- | -- | -- | 386-387 A,B |
|
|
| ER16 4-5 | diam. 5 |
-- | 4 | -- | ER 16 | -- | -- | -- | 386-387 A,B |
|
|
| ER16 5-6 | diam. 6 |
-- | 5 | -- | ER 16 | -- | -- | -- | 386-387 A,B |
|
|
| ER16 7-8 | diam. 8 |
-- | 7 | -- | ER 16 | -- | -- | -- | 386-387 A,B |
|
|
| ER16 9-10 | diam. 10 |
-- | 9 | -- | ER 16 | -- | -- | -- | 386-387 A,B |
|
|
 16 501 A > Page 404 |
 ER16 001 B > Page 405 |
||||||||||
| ER 20 | |||||||||||
|
ER20 0.5-1 | diam. 1 |
-- | 0.5 | -- | ER 20 | -- | -- | -- | 386-387 A,B |
|
| ER20 1-2 | diam. 2 |
-- | 1 | -- | ER 20 | -- | -- | -- | 386-387 A,B |
||
| ER20 2-3 | diam. 3 |
-- | 2 | -- | ER 20 | -- | -- | -- | 386-387 A,B |
||
| ER20 3-4 | diam. 4 |
-- | 3 | -- | ER 20 | -- | -- | -- | 386-387 A,B |
||
| ER20 4-5 | diam. 5 |
-- | 4 | -- | ER 20 | -- | -- | -- | 386-387 A,B |
||
| ER20 5-6 | diam. 6 |
-- | 5 | -- | ER 20 | -- | -- | -- | 386-387 A,B |
||
| ER20 7-8 | diam. 8 |
-- | 7 | -- | ER 20 | -- | -- | -- | 386-387 A,B |
||
| ER20 9-10 | diam. 10 |
-- | 9 | -- | ER 20 | -- | -- | -- | 386-387 A,B |
||
| ER20 11-12 | diam. 12 |
-- | 11 | -- | ER 20 | -- | -- | -- | 386-387 A,B |
||
|
20 501 A > Page 404 |
ER20 001 B > Page 405 |
||||||||||
