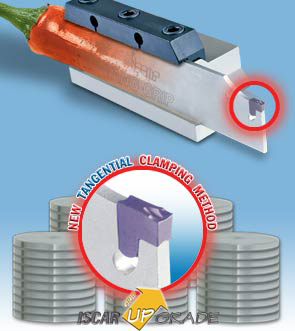

ISCAR is introducing a new, single-ended insert for parting, with a revolutionary clamping method (patent pending).
● Very rigid clamping in a tangentially oriented pocket.
Increases pocket life by 3 times more than any other
SELF-GRIP mechanism.
● Enables machining at high feed rates and provides excellent
straightness and surface finish.
● Provides a solution to the problem of inserts being pulled out during
retraction. Has a solid stopper, unlike the friction retaining force in
the current systems.
(Especially important on machines with a bar feeder or sub spindles.)
● In the SELF-GRIP system the machining forces are exerted on a
very short stopper, while in the TANG-GRIP system,
machining forces are supported by a long and rigid rear wall.
Pocket wear, which occurs during machining and insert indexing in
the SELF-GRIP system, causes a reduction in the clamping force.
This does not happen with the new TANG-GRIP system.
Очень жесткое тангенциальное крепление увеличивает срок службы посадочного места в три раза по сравнению с общепринятыми механизмами самозажима.
Позволяет проводить механическую обработку деталей с высокой подачей, обеспечивает прямолинейность и высокое качество обработанной поверхности детали.
Предлагает решение проблемы извлечения пластины во время отвода. В отличие от других современных систем, использует жесткий ограничитель, а не силу трения.
? (Особенно важно для машин с устройством подачи прутка или вспомогательными шпинделями).
В системах самозажима режущая сила прикладывается к очень короткому фиксатору, а в системе тангенциального зажима режущие силы распределяются по длинной и жесткой задней стенке.
Износ посадочного места, который появляется в процессе обработки в системах самозажима, приводит к ослаблению фиксатора. В системе с тангенциальным зажимом этого не происходит. Система с тангенциальным зажимом обеспечивает высокую точность повторной установки сменной пластины.
