Торцевые фрезы

[Page 1] - Page 2 - [Возврат]

F90SP

F90SP Торцовые фрезы (для обработки плоскостей и уступов)
D	Обозначение	Z	H	Da	Тип крепления(1)	Пластины
40	F90SP-D40-16-FP10	4	40	16	A	SPMT 100408-HQ XPMT 100408-HQ
50	F90SP-D50-22-FP10	6	40	22	A
63	F90SP-D63-22-FP10	7	40	22	A
80	F90SP-D80-27-FP10	9	50	27	A
100	F90SP-D100-32-FP10	11	50	32	B
125	F90SP-D125-40-FP10	14	63	40	B

Пластины, (1) Тип крепления

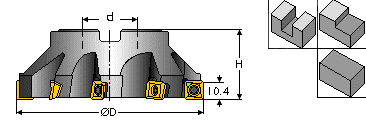

F90SD

F90SD Торцовые фрезы (для обработки плоскостей и уступов)
D	Обозначение	Z	H	Da	Ap	Тип крепления(1)	Пластины
50	F90SD-D50-22-12	5	40	22	10.4	A	SDMT 1205-PDR-HQ SDMR 1205-PDR-HQ
63	F90SD-D63-22-12	6	40	22	10.4	A
80	F90SD-D80-27-12	6	50	27	10.4	B
100	F90SD-D100-32-12	8	50	32	10.4	B
125	F90SD-D125-40-12	9	63	40	10.4	B
160	F90SD-D160-40-12	10	63	40	10.4	C
50	F90SD-D50-22-CP12	3	40	22	10.4	A	SDMT 1205-PDR-HQ SDMR 1205-PDR-HQ
63	F90SD-D63-22-CP12	4	40	22	10.4	A
80	F90SD-D80-27-CP12	5	50	27	10.4	B
100	F90SD-D100-32-CP12	5	50	32	10.4	B
125	F90SD-D125-40-CP12	7	63	40	10.4	B
160	F90SD-D160-40-CP12	8	63	40	10.4	C
160	F90SD-D160-40-16	10	63	40	12.7	C	SDMT 1606-PDR-HQ
200	F90SD-D200-60-16	12	63	60	12.7	C
250	F90SD-D250-60-16	16	63	60	12.7	C
315	F90SD-D315-60-16	18	80	60	12.7	D
100	F90SD-D100-32-CP16	6	50	32	12.7	B	SDMT 1606-PDR-HQ
125	F90SD-D125-40-CP16	7	63	40	12.7	B
160	F90SD-D160-40-CP16	7	63	40	12.7	C
200	F90SD-D200-60-CP16	9	63	60	12.7	C
250	F90SD-D250-60-CP16	11	63	60	12.7	C
315	F90SD-D315-60-CP16	14	80	60	12.7	D

Пластины, (1) Тип крепления

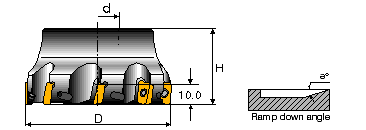

F90AP

F90AP Торцовые фрезы
D	Обозначение	Z	H	Da	Тип крепления(1)	Пластины
						APKT 1003-HM APKT 1003-RM APCT 1003-HM APKR 1003-HM APKT 100312R-HM APKT 1003...R APKT 1003-76
40	F90AP-D40-22	6	40	22	A
50	F90AP-D50-22	7	40	22	A
63	F90AP-D63-22	9	40	22	B
80	F90AP-D80-27	11	50	27	B

Пластины, (1) Тип крепления

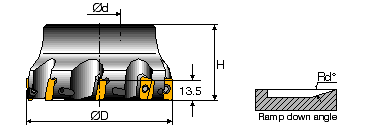

F90A

F90A Торцовые фрезы
D	Обозначение	Z	H	Da	Тип крепления(1)	Пластины
40	F90A-D40-16M	4	40	16	A	ADKT 1505-HM ADKT 1505-RM ADMT 1505-HS ADKR 1505-HM ADKT 1505..R ADMT 1505-HM ADMM 150308-88 ADKR 1503
50	F90A-D50-22-M	5	40	22	A
63	F90A-D63-22-M	6	40	22	A
80	F90A-D80-27-M	7	50	27	A
100	F90A-D100-32-M	8	50	32	B
125	F90A-D125-40-M	9	63	40	B
160	F90A-D160-40-M	10	63	40	C
200	F90A-D200-60-M	12	63	60	C

Пластины, (1) Тип крепления

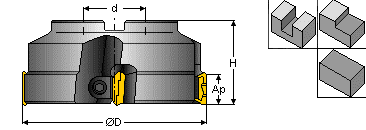

F90

F90 Торцовые фрезы
D	Обозначение	Z	H	Da	Ap	Тип крепления(1)	Пластины
50	F90-D50-R8	4	49	13.8	R8	-	TPKN 11603 PP-R TPKR 1603 PDTR-HS
63	F90-D63-22	5	40	13.8	22	A
80	F90-D80-27	6	50	18	27	B	TPKN 2204 PD-R TPKR 2204 PDTR-HS
100	F90-D100-32	8	50	18	32	B
125	F90-D125-40	8	63	18	40	B
160	F90-D160-40	10	63	18	40	B
200	F90-D200-60	12	63	18	60	C

Пластины, (1) Тип крепления

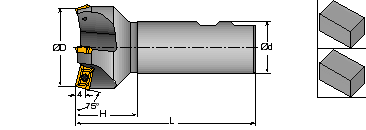

E75A

E75A Торцовые фрезы
D	Обозначение	Z	H	L	d	Пластины
25	E75A-D25-CS20	2	32	95	20	APKT 1003 PDR-HM APKR 1003 PD-R-HM APKT 100312R-HM
25	E75A-D25	2	30	108	25
32	E75A-D32-CS25	3	29.5	95	25
32	E75A-D32	3	30	126	32
40	E75A-D40-CS25	4	29.5	100	25
40	E75A-D40	4	30	126	32

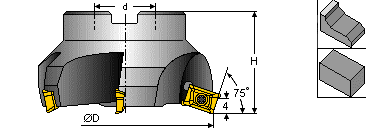

F75AP

F75AP Торцовые фрезы
D	Обозначение	Z	H	Da	Тип крепления(1)	Пластины
50	F75AP-D50-22	5	40	22	A	APKT 1003 PDR-HM APKR 1003 PD-R-HM APKT 100312R-HM
63	F75AP-D63-22	6	40	22	A
80	F75AP-D80-27	7	50	27	B

Пластины, (1) Тип крепления

F75A

F75A Торцовые фрезы
D	Обозначение	Z	H	Da	Тип крепления(1)	Пластины
50	F75A-D50-16-M	3	40	16	A	ADKT 1505 PD-R ADKR 1505 PD-R ADMM 1503 PD-R
63	F75A-D63-22-M	4	40	22	A
80	F75A-D80-27-M	5	50	27	A
100	F75A-D100-32-M	6	50	32	B
125	F75A-D125-40-M	7	63	40	B
160	F75A-D160-40-M	8	63	40	C
200	F75A-D200-60-M	9	63	60	C

Пластины, (1) Тип крепления

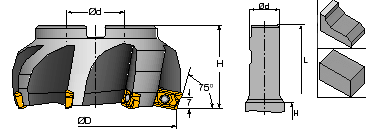

F75

F75 Торцовые фрезы
D	Обозначение	Z	H	Da	Тип крепления(1)	Пластины
50	F75-D50-R8	4	38	-	R8	SPKR 1203 EDTR-HS SPKN 1203 ED-R SPUN 1203
50	F75-D50-16	4	40	16	A
63	F75-D63-22	5	40	22	A
80	F75-D80-27	6	50	27	B
100	F75-D100-32	8	50	32	B
125	F75-D125-40	8	63	40	B
160	F75-D160-40	10	63	40	B
200	F75-D200-60	12	63	60	C

Пластины, (1) Тип крепления

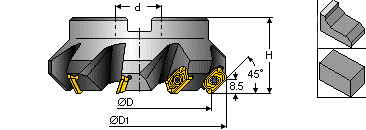

F45AD

F45AD Торцовые фрезы
D	Обозначение	Z	H	D1	Da	Тип крепления(1)	Пластины
50	F45AD-D50-22	4	40	67.7	22	A	ADKT 1505 AD-R-HM ADKT 1505 PDTR-RM ADMT 1505 PDR-HS ADKT 1505..R
63	F45AD-D63-27	5	50	80.5	27	B
80	F45AD-D80-27	7	50	97.5	27	B
100	F45AD-D100-32	9	50	117.4	32	B
125	F45AD-D125-40	9	63	143	40	B
160	F45AD-D160-40	12	63	177.4	40	B
200	F45AD-D200-60	15	63	217.5	60	C
250	F45AD-D250-60	18	63	268	60	C

Пластины, (1) Тип крепления

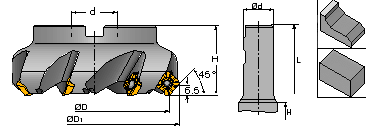

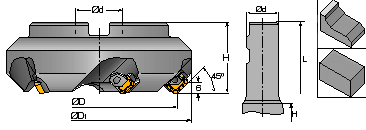

F45E

F45E Торцовые фрезы
D	Обозначение	Z	H	L	D1	d	Тип крепления(1)	Пластины
25	F45E-D25-CS20	2	32	92	36	20	-	SEKN 1203 AF-N SEAN 1203 AF-N SEKR 1203 AFTR-HS SEKR 1203 AFN-42 SEKR 1203 AFN-76
32	F45E-D32-CS25	3	32	100	43	25	-
40	F45E-D40-CS25	3	32	97	59	25	-
38.1	F45E-D38/1.50-R8	3	38.1	140	57	-	-
50.8	F45E-D50/2.00-R8	4	38.1	140	67	-	-
63.5	F45E-D63/2.50-R8	5	38.1	140	81	-	-
50	F45E-D50-22	4	43	-	68	22	A
63	F45E-D63-22	5	40	-	81	22	A
80	F45E-D80-27	6	50	-	98	27	B
100	F45E-D100-32	6	50	-	118	32	B
125	F45E-D125-40	6	63	-	143	40	B
160	F45E-D160-40	8	63	-	178	40	C
200	F45E-D200-60	9	63	-	219	60	C

Пластины, (1) Тип крепления

F45ST

F45ST Торцовые фрезы
D	Обозначение	Z	H	D1	L	Da	Тип крепления(1)	Пластины
25	F45ST-D25-CS20	2	32	37	92	20	-	SEKT 1204 AFR-HM SEKT 1204 AFR-94 SEMT 1204 AFR-HS SEMW 1204 AFTN SEHW 1204 AFTN
32	F45ST-D32-CS25	3	36	45	100	25	-
40	F45ST-D40-22	3	40	53	-	22	A
50	F45ST-D50-22	4	40	63	-	22	A
63	F45ST-D63-22	5	40	76	-	22	A
80	F45ST-D80-27	6	50	93	-	27	B
100	F45ST-D100-32	6	50	113	-	32	B
125	F45ST-D125-40	7	63	138	-	40	B
160	F45ST-D160-40	7	63	172	-	40	C
200	F45ST-D200-60	10	63	213	-	60	C

Пластины, (1) Тип крепления

FR Торцовые фрезы
D	Обозначение	Z	H	D1	Da	Тип крепления(1)	Пластины
40	FR12-D40-22	4	40	52.7	22	A	RPMT 120400 RPMW 120400
50	FR12-D50-22	5	40	62.7	22	A
63	FR12-D63-22	5	40	75.7	22	A
80	FR12-D80-27	6	50	92.7	27	B
100	FR12-D100-32	6	50	112.7	32	B

Пластины, (1) Тип крепления
