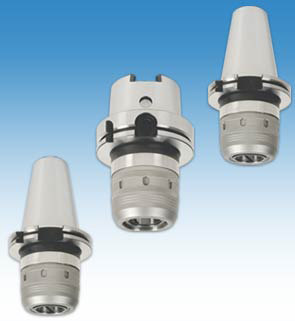

Мощный патрон для инструментов
Диаметр: 32 мм с HSK 63/100, DIN69871 40/50, BT40/50, стандартный адаптор
ISCAR-ETM представляет NEW MAXIN POWER CHUCK. С этим новым инструментом требуется незначительная сила для затягивания передней части патрона, развивающей чрезвычайно высокое усилие на зажимаемый инструмент. Данный инструмент разработан как для грубой так и для окончательной обработки фрезерованием, где нужна максимальная точность, компактность и требуются легкое управление операцией.
Высокая сила захвата, достигнутая NEW MAXIN POWER CHUCK, следует из ~1° конуса уменьшающегося к передней части (1) с винтовым каналом (3) во внутреннем стержне патрона. Это обеспечивает очень высокую силу зажима, когда прижимная гайка (2) вращается в осевом направлении. Небольшое сужение носа инструмента (1) и угловое направление давления (4), создает осевое движение прижимной гайки (2).
Данные, характеризующие значения максимального статического момента для патрона MAXIN:
- зажим при сухой поверхности: 180Kgxm
- при смазанной поверхности: 120Kgxm
- Высокая точность: на 100 мм погрешность составляет всего 0.01 мм.
- Небольшое усилие требуется для закрепления патрона, так как вращающий момент разовьет чрезвычайно высокую силу из-за уникального механизма антитрения.
- Высокая неподвижность достигнута с помощью механизмом зажима, при использовании контакта поверхностей между прижимной гайкой и поверхностью стержня.
- Симметричная конструкция для скорости шпинделя до 8,000 RPM.
- Длительная жизнь инструмента из-за высокой жесткости, достигнутой системой.
- узкая передняя часть для лучшей обработки поверхности в узких глубоких полостях.
- установленные винты, доступные для всего ряда моделей патронов типа SC, для регулирования положения инструмента.
- Инструмент MAXIN произведен из специальной стали, с защитой для демпфирования вибрации.
Когда используется патрон типа SC, передача вращающего момента уменьшается на 25 %.
Этот уникальный механизм зажима устраняет осевое движение стержня при зажиме, упрощение выполнение заданного процесса.
Для меньших диаметров инструмента система NEW MAXIN POWER CHUCK требует использования патрона SC в качестве помежуточной втулки. Метрические размеры патрона серии SC: 6, 8, 10, 12, 14, 16, 18, 20 и 25 мм. Эти патроны типа SC доступны с дополнительным внутренним установленным винтом (8 и 9).
Вы можете заказать комплекты, содержащие один патрон NEW MAXIN POWER CHUCK, 7 патронов типа SC, ключ для освобождения патрона, экстрактор ; все это в деревянной коробке.
