Новые плунжеры HTP...-R-LN10

Концевые и торцевые фрезы с тангенциальным креплением пластин в диапазоне диметров 25-50мм
ISCAR представляет новые HTP...-R-LN10 плунжеры с пластинами HTP LNHT 1006 ER - 10 мм, тангенциально закрепленными на торцеврй поверхности инструмента. Новые платины - двусторонние с 4-мя режущими кромками и доступны в новых сплавах SUMO TEC. Они были спроектированы с позитивным углом врезания для уменьшения сил резания и улучшения схода стружки. Новый инструмент имеет отверствия для подачи СОЖ и обеспечивает высокую стойкость. Фрезы в основном используются для плунжерной обработки, но также могут быть использованы для фрезерования плоскостей с глубиной резания до 3 мм, и обеспечивают отличное качество поверхности.
Новый инструмент доступен в диапазоне 25-40мм (концевые фрезы) и 40-52 (торцевые фрезы).
HTP...-LN10

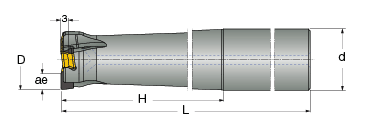

HTP...-LN10 Боковые плунжеры с тангенциальным креплением пластин.
Диапазон диаметров 25-40мм.

 Обозначение
D
Z
ae
L
H
Тип/d
Kg
СОЖ
Пластины
 HTP D025-2-L200-C25-LN10 25 2 7 200 120 C25 0.64 + HTP LNHT 1006
 HTP D032-3-L210-C25-LN10 32 3 8 210 50 C25 0.76 +
 HTP D032-3-L210-C32-LN10 32 3 8 210 120 C32 1.10 +
 HTP D032-3-L210-W32-LN10 32 3 8 210 120 W32 1.10 +
 HTP D032-4-L250-C32-LN10 40 3 8 250 100 C32 1.48 +
 Запчасти:
 крепежный винт: SR 34-550
 ключ: BLD T10/S7
 рукоять: SW6-SD

HTP-R-LN10
HTP-R-LN10 Корпусная плунжерная фреза с тангенциальным креплением пластин.
Диапазон диаметров 40-52мм.

 Обозначение
D
D3
Z
Da
L		 Посадочное
отверстие
Kg
СОЖ
Пластины
 HTP D040-4-16-R-LN10 40 36 4 16 40 A 0.20 + HTP LNHT 1006...
 HTP D050-5-22-R-LN10 50 48 5 22 40 A 0.32 +
 HTP D052-5-22-R-LN10 52 48 5 22 40 A 0.33 +
 Запчасти:
 крепежный винт: SR 34-550
 ключ: BLD T10/S7
 рукоять: SW6-SD

TANGPLUNGE - FLEXFIT

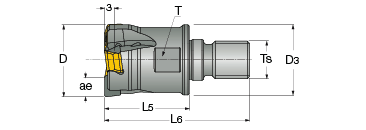

HTP-M-LN10 Боковой плунжер для системы FLEXFIT.

 Обозначение
D
ae
Z
L6
L5
D3
Ts
T(1)
Kg
СОЖ
Пластины
 HTP D025-2-M12-LN10 25 7 2 57 35 21 M12 17 0.10 + HTP LNHT 1006...
 HTP D032-3-M16-LN10 32 8 3 60 35 29 M16 25 0.17 +
 HTP D035-3-M16-LN10 35 8 3 68 43 29 M16 25 0.22 +
 HTP D042-4-M16-LN10 42 8 4 68 43 29 M16 25 0.26 +
 Запчасти:
 крепежный винт: SR 34-550
 ключ: BLD T10/S7
 рукоять: SW6-SD
 (1)размер ключа

HTP LNHT 1006

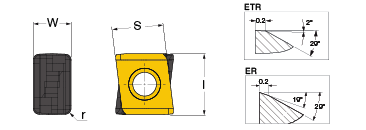

HTP LNHT 1006 Тангенциальная пластина с 4-мя режущими кромками
            Вид Твердость <---> Прочность
 Обозначение l S W r тип обработки IC808 IC810 IC830 IC330
 HTP LNHT 1006 ER 10.5 8.79 6.5 1 1 легкий/средний + + + +
 HTP LNHT 1006 ETR 10.5 8.79 6.5 1 1 средний/тяжелый + + +
          P  Сталь + + + +
          M  Нержавеющая ст. + + +
          K  Чугун +
          S  Жаропр. сплавы + + +
          H  Закаленная сталь +
