Односторонние пластины с тангенциальным креплением.

ISCAR представляет новую, однокромочную пластину для отрезки с улучшенным методом крепления (метод запатентован):
Преимущества TAG:
- жесткое крепление с тангенциальным посадочным местом;
- позволяет обработку на очень высоких подачах и обеспечивает отличную прямолинейность и качество поверхности;
- рекомендованы для отрезки больших диаметров и прерывистого резания;
- создает свободный, беспрепятственный поток стружки, так как нет элемента крепления сверху пластины, как в других системах закрепления (что очень важно для глубоких канавок и отрезки);
- комбинация тангенциального крепления и свободного потока стружки обеспечивает увеличенный срок службы инструмента;
- решает проблему вытягивания пластины при выводе инструмента.
Пластины TAG доступны со стружколомами J- и С-типа с нейтральными и угловыми передними режущими кромками. Инструмент поставляется с ключом для быстрого съёма пластины и ее закрепления.

Семейство TANG-GRIP включает инструмент с квадратными державками, лезвиями и пластинами 2-6.35 мм шириной в новейших сплавах IC830 и IC808 SUMO TEC.
Лезвия имеют стандартный размер и подходят к стандартным блокам компании ISCAR.
Рекомендованные режимы обработки сходны с режимами для других односторонных пластин и обеспечивают лучшую производительность.
TAG N-C

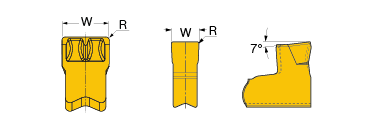

TAG N-C Отрезные и канавочные пластины
          Твердость <---> Прочность
 Обозначение W±0.04 R±0.05 f (мм/об) Материал IC830 IC808
 TAG N2C 2.05 0.20 0.05-0.16 Vc (м/мин)
 TAG N3C 3.03 0.20 0.10-0.25
 TAG N4C 4.05 0.24 0.10-0.30 Углеродистые 120 max 110-225
 TAG N5C    Новинка 5.04 0.25 0.10-0.35 Легированная сталь 100 max 50-180
 TAG N6C    Новинка 6.35 0.35 0.15-0.40 Нержавеющая сталь 120 max 80-190

TAG R/L-C

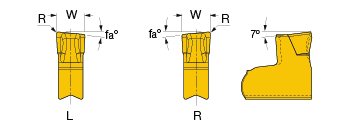

TAG R/L-C Отрезные пластины
            Твердость <---> Прочность
 Обозначение W±0.04 R±0.05 K° f (мм/об) Материал IC830 IC808
 TAG R/L2C-6D 2.00 0.20 6 0.04-0.12 Vc (м/мин)
 TAG R/L3C-6D 3.00 0.20 6 0.08-0.18
 TAG R/L3C-15D 3.00 0.20 15 0.08-0.16 Углеродистые 130 max 110-225
 TAG R/L4C-4D 4.05 0.24 4 0.08-0.20 Легированная сталь 100 max 50-180
 TAG R/L5C-4D    Новинка 5.04 0.25 4 0.10-0.25 Нержавеющая сталь 120 max 80-190
 TAG R/L6C-4D    Новинка 6.00 0.35 4 0.12-0.30

TAG N-J

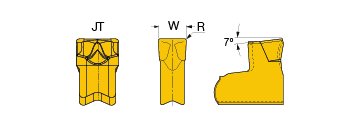

TAG N-J Отрезные и канавочные пластины
          Твердость <---> Прочность
 Обозначение W±0.04 R±0.05 f (мм/об) Материал IC830 IC808
 TAG N2J 2.00 0.20 0.04-0.12 Vc (м/мин)
 TAG N3J 3.00 0.20 0.04-0.16
 TAG N4J 4.00 0.24 0.05-0.18 Углеродистые 120 max 110-225
 TAG N5J    Новинка 4.97 0.25 0.05-0.20 Легированная сталь 100 max 50-180
 TAG N6J    Новинка 6.26 0.34 0.05-0.25 Нержавеющая сталь 120 max 80-190

TAG R/L-J

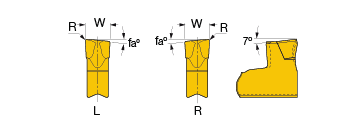

TAG R/L-J Отрезные пластины
            Твердость <---> Прочность
 Обозначение W±0.04 R±0.05 K° f (мм/об) Материал IC830 IC808
 TAG R/L2J-6D 2.00 0.20 6 0.03-0.10 Vc (м/мин)
 TAG R/L2J-15D 2.00 0.20 15 0.03-0.10
 TAG R/L3J-6D 2.97 0.20 6 0.04-0.14 Углеродистые 130 max 110-225
 TAG R/L3J-15D 2.97 0.20 15 0.04-0.12 Легированная сталь 100 max 50-180
 TAG R/L4J-4D 4.01 0.24 4 0.04-0.15 Нержавеющая сталь 120 max 80-190

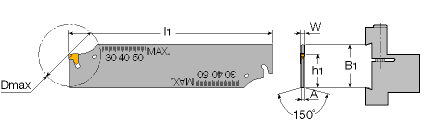

TGFH
TGFH Отрезные и канавочные двусторонние лезвия

 Обозначение
B
W
A
L
H3
Dmax
Пластины
Экстрактор(1)
 TGFH 19-2 19.0 2 1.6 86 15.7 38 TAG__2.. ETG 2
 TGFH 26-2 26.0 2 1.6 110 21.4 50 TAG__2.. ETG 2
 TGFH 26-3 26.0 3 2.5 110 21.4 75 TAG__3.. ETG 3-4
 TGFH 26-4 26.0 4 3.4 110 21.4 80 TAG__4.. ETG 3-4
 TGFH 26-5    Новинка 26.0 5 4.0 110 21.4 80 TAG__5.. ETG 5-6
 TGFH 32-2 32.0 2 1.6 150 24.8 50 TAG__2.. ETG 2
 TGFH 32-3 32.0 3 2.5 150 24.8 100 TAG__3.. ETG 3-4
 TGFH 32-4 32.0 4 3.4 150 24.8 100 TAG__4.. ETG 3-4
 TGFH 32-5    Новинка 32.0 5 4.0 150 24.8 120 TAG__5.. ETG 5-7
 TGFH 32-6    Новинка 32.0 6 5.2 150 24.8 120 TAG__6.. ETG 5-7
 TGFH 45-3 45.0 3 2.5 225 38.1 160 TAG__3.. ETG 3-4
 TGFH 45-4 45.0 4 3.4 225 38.1 160 TAG__4.. ETG 3-4
 TGFH 45-5    Новинка 45.0 5 4.0 225 38.1 160 TAG__5.. ETG 5-7
 TGFH 45-6    Новинка 45.0 6 5.2 225 38.1 160 TAG__6.. ETG 5-7
 (1) Должен быть заказан отдельно.

TGFHR/L

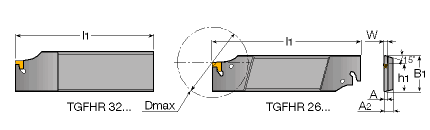

TGFHR/L TANG-GRIP отрезные и канавочные лезвия, усиленный тип

 Обозначение
B
W
A1
A2
L
H3
Dmax
Пластины
Экстрактор(1)
 TGFHR/L 26T16-2 26 2.0 1.6 7.94 110.5 21.38 43 TAG__2.. ETG 2
 TGFHR/L 26T16-3 26 3.0 2.5 7.94 110.5 21.42 43 TAG__3.. ETG 3-4-SH
 TGFHR/L 26T23-2 26 2.0 1.6 7.94 110.5 21.38 56 TAG__2.. ETG 2
 TGFHR/L 26T23-3 26 3.0 2.5 7.94 110.5 21.42 46 TAG__3.. ETG 3-4-SH
 TGFHR/L 26T23-4 26 4.0 3.4 7.94 110.5 21.42 56 TAG__4.. ETG 3-4-SH
 TGFHR/L 32T22-2 32 2.0 1.6 7.94 110.5 24.79 42 TAG__2.. ETG 2
 TGFHR/L 32T22-3 32 3.0 2.5 7.94 110.5 24.84 42 TAG__3.. ETG 3-4-SH
 TGFHR/L 32T22-4 32 4.0 3.4 7.94 110.5 24.84 45 TAG__4.. ETG 3-4-SH
 TGFHR/L 32T33-3 32 3.0 2.5 7.94 110.5 24.84 66 TAG__3.. ETG 3-4-SH
 TGFHR/L 32T33-4 32 4.0 3.4 7.94 110.5 24.84 66 TAG__4.. ETG 3-4-SH
 (1) Должен быть заказан отдельно.

TGAD

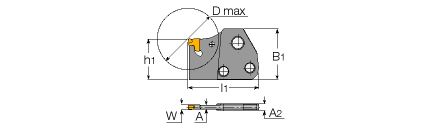

TGAD Отрезные адаптеры

 Обозначение
W
A2
L
A
Dmax
Пластины
Экстрактор(1)
 TGAD 3N 3 3.97 41.5 2.4 35 TAG 3 ETG 3-4-SH
 TGAD 4N 4 3.20 50.5 3.2 50 TAG 4 ETG 3-4-SH
 (1) Должен быть заказан отдельно.

TGFS

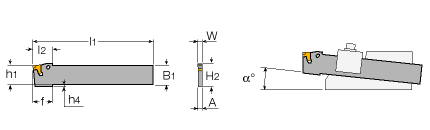

TGFS Лезвия для многошпиндельных станков, замена для быстрорежущего инструмента
и инструмента с напайными твердосплавными пластинами

 Обозначение
B
W
A
L
H1
H3
E
E1
H4
Dmax
Pra°
Пластины
Экстрактор(1)
 TGFS 0-17-2 17.17 2.0 1.6 110 19.0 17.18 -- 18.0 1.8 35 0° TAG__2.. ETG 2
 TGFS 0-17-3 17.17 3.0 2.5 110 19.0 17.18 -- 18.0 1.8 60 0° TAG__3.. ETG 3-4-SH
 TGFS 5-17-2 17.40 2.0 1.6 110 19.0 17.50 18.0 18.0 1.5 35 5° TAG__2.. ETG 2
 TGFS 5-17-3 17.40 3.0 2.5 110 20.7 17.50 18.0 18.0 1.5 60 5° TAG__3.. ETG 3-4-SH
 TGFS 5-17-4 17.40 4.0 3.4 110 20.7 17.50 18.0 18.0 1.5 60 5° TAG__4.. ETG 3-4-SH
 TGFS 5-22-2 22.24 2.0 1.6 150 24.1 22.37 18.0 -- -- 50 5° TAG__2.. ETG 2
 TGFS 5-22-3 22.24 3.0 2.5 150 24.1 22.37 18.0 -- -- 75 5° TAG__3.. ETG 3-4-SH
 TGFS 5-22-4 22.24 4.0 3.4 150 24.1 22.37 18.0 -- -- 80 5° TAG__4.. ETG 3-4-SH
 TGFS 5-28-4 28.58 4.0 3.4 150 30.4 28.70 18.0 -- -- 100 5° TAG__4.. ETG 3-4-SH
 (1) Должен быть заказан отдельно.
