Пластины большого диаметра для чернового точения

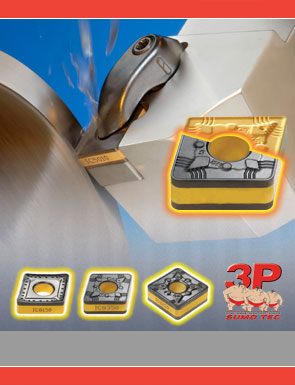

ISCAR представляет концептуально новую линейку SUMOTURN, которая включает инструмент для наружного и внутреннего точения и пластины большого размера для тяжёлых черновых операций.
Тяжёлые черновые операции включают обработку неровных нестандартных поверхностей на относительно большой глубине резания с большими подачами.
Для таких операций требуются прочные сплавы и стружколомы специальной формы. Новые твёрдые сплавы SUMO TEC позволяют лучше ответить на потребности чернового точения.
Новые инструменты расширяют ассортимент инструментов ISCAR для черновых операций.
Инструменты с рычажным креплением (Lever Lock) рекомендованы для операций прерывистого резания и точения на большую глубину.
|

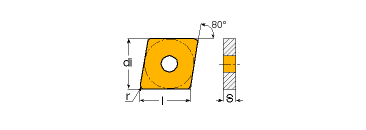

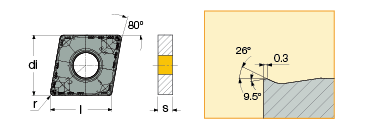

CNMG-NR |
|
|
|
| CNMG-NR Черновые пластинки с усиленной режущей кромкой | ||||||||
| Твердость <---> Прочность | ||||||||
| Обозначение | f (мм/об) | ap (мм) | IC807 | IC8150 | IC8250 | IC8350 | ||
| CNMG 160608-NR | 0.25-0.50 | 1.5-6.0 | + | + | ||||
| CNMG 160612-NR | 0.30-0.60 | 2.0-7.0 | + | + | ||||
| CNMG 160616-NR | 0.30-0.70 | 2.5-7.0 | + | + | + | |||
| CNMG 190608-NR | 0.30-0.70 | 3.0-8.0 | + | + | ||||
| CNMG 190612-NR | 0.30-0.80 | 3.5-8.0 | + | + | + | |||
| CNMG 190616-NR | 0.40-1.00 | 4.0-10.0 | + | + | + | |||
| CNMG 250924-NR | 0.40-1.00 | 6.0-12.0 | + | |||||
|
Производство: + начало 2008 + середина 2008 |
|
CNMM-HR |
|
|
|
| CNMM-HR Extra Черновые пластинки с усиленной режущей кромкой | ||||||||
| Твердость <---> Прочность | ||||||||
| Обозначение | f (мм/об) | ap (мм) | IC807 | IC8150 | IC8250 | IC8350 | ||
| CNMM 160612-HR | 0.40-0.90 | 3.0-7.0 | + | + | ||||
| CNMM 160616-HR | 0.45-1.00 | 3.0-8.0 | + | + | ||||
| CNMM 190612-HR | 0.50-1.00 | 3.0-8.0 | + | + | ||||
| CNMM 190616-HR | 0.60-1.20 | 3.5-10.0 | + | + | ||||
| CNMM 190624-HR | 0.60-1.20 | 4.0-12.0 | + | + | ||||
| CNMM 250924-HR | 0.70-1.50 | 5.0-15.0 | + | + | ||||
|
Производство: + начало 2008 + середина 2008 |
|

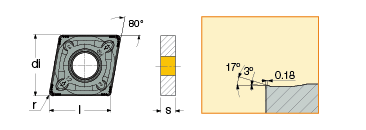

CNMG-MR |
|
|
|
| CNMG-MR Черновая пластина с позитивным углом резания | ||||||||
| Твердость <---> Прочность | ||||||||
| Обозначение | f (мм/об) | ap (мм) | IC807 | IC8150 | IC8250 | IC8350 | ||
| CNMG 190612-MR | 0.30-0.60 | 3.5-8.0 | + | + | ||||
|
Производство: + начало 2008 + середина 2008 |
|
CNMM-MH |
|
|
|
|
| CNMM-MH Черновая пластина с позитивным углом резания | ||||||||
| Твердость <---> Прочность | ||||||||
| Обозначение | f (мм/об) | ap (мм) | IC807 | IC8150 | IC8250 | IC8350 | ||
| CNMM 190616-MH | 0.60-1.20 | 3.5-10.0 | + | + | ||||
|
Производство: + начало 2008 + середина 2008 |
|

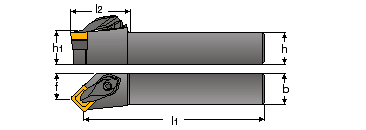

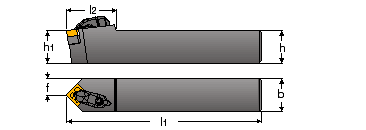

DCLNR/L |
|
|
|

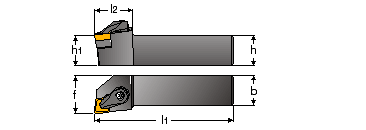

| DCLNR/L Резец | ||||||||||||||
Обозначение |
h=h1 |
b |
l1 |
l2 |
f |
γa |
γr |
Пластины |
Пластина подкладная |
Ключ |
Винт под- кладной пластины |
Прижим |
Пружина |
Винт прижима |
| DCLNR/L 2525M-16 | 25 | 25 | 150 | 36 | 32 | -6 | -6 |
CN__1606... CM__1906... |
RCT 554 | HW4.0 | SR 10402265 | LCGR6 | KSP 5 | SR 10402267 |
| DCLNR/L 3232P-16 | 32 | 32 | 170 | 36 | 40 | -6 | -6 | |||||||
| DCLNR/L 3232P-19 | 32 | 32 | 170 | 42 | 40 | -6 | -6 | RCT 634 | HW4.0 | SR 10402266 | LCGR6 | KSP 5 | SR 10402267 | |
| DCLNR/L 4040S-19 | 40 | 40 | 250 | 42 | 50 | -6 | -6 | |||||||
|
PCLNR/L |
|
|
|

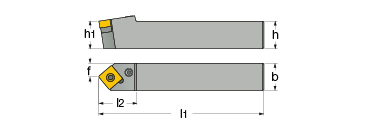

| PCLNR/L Резец | ||||||||||||
Обозначение |
b=h=h1 |
l1 |
l2 |
f |
γa |
γr |
Пластины |
Пластина подкладная |
Ключ |
Винт |
Рычаг |
Втулка |
| PCLNR/L 4040S-25 | 40 | 250 | 47 | 50 | -6 | -6 | CNM_2509... | TCN83 | HW5.0 | SR 10402264 | LR 8 | SP 8 |
| PCLNR/L 5050T-25 | 50 | 300 | 47 | 60 | -6 | -6 | CNM_2509... | |||||
|

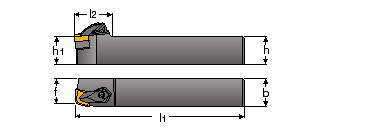

DCBNR/L |
|
|
|
| DCBNR/L Резец | |||||||||||||
Обозначение |
b=h=h1 |
l1 |
l2 |
f |
γa |
γr |
Пластины |
Пластина подкладная |
Ключ |
Винт под- кладной пластины |
Прижим |
Пружина |
Винт прижима |
| DCBNR/L 3232P-19 | 32 | 170 | 42 | 27 | -6 | -6 | CN__1906... | RCT 634 | HW4.0 | SR 10402266 | LCGR6 | KSP 5 | SR 10402267 |
|

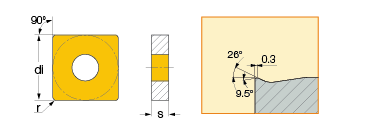

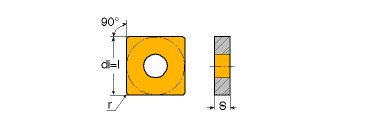

SNMG-NR |
|
|
|
| SNMG-NR Черновые пластины с усиленной режущей кромкой | ||||||||
| Твердость <---> Прочность | ||||||||
| Обозначение | f (мм/об) | ap (мм) | IC807 | IC8150 | IC8250 | IC8350 | ||
| SNMG 150608-NR | 0.30-0.70 | 2.0-7.0 | + | |||||
| SNMG 150612-NR | 0.30-0.70 | 2.5-7.0 | + | |||||
| SNMG 150616-NR | 0.30-0.70 | 2.5-8.0 | + | |||||
| SNMG 190612-NR | 0.40-0.70 | 3.0-8.0 | + | |||||
| SNMG 190616-NR | 0.40-0.70 | 3.5-10.0 | + | |||||
| SNMG 250724-NR | 0.40-0.70 | 5.0-15.0 | + | + | ||||
| SNMG 250924-NR | 0.40-0.70 | 5.0-15.0 | + | + | ||||
|
Производство: + начало 2008 + середина 2008 |
|
SNMM-HR |
|
|
|
| SNMM-HR Черновые пластины с усиленной режущей кромкой | ||||||||
| Твердость <---> Прочность | ||||||||
| Обозначение | f (мм/об) | ap (мм) | IC807 | IC8150 | IC8250 | IC8350 | ||
| SNMM 150612-HR | 0.40-0.90 | 3.0-7.0 | + | + | ||||
| SNMM 150616-HR | 0.45-1.00 | 3.0-8.0 | + | + | ||||
| SNMM 190616-HR | 0.60-1.20 | 3.5-10.0 | + | + | ||||
| SNMM 190624-HR | 0.60-1.20 | 4.0-12.0 | + | + | ||||
| SNMM 250724-HR | 0.70-1.50 | 5.0-15.0 | + | + | ||||
| SNMM 250924-HR | 0.70-1.50 | 5.0-15.0 | + | + | ||||
|
Производство: + начало 2008 + середина 2008 |
|

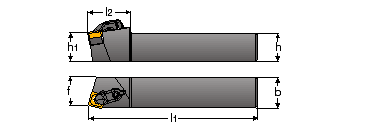

DSBNR/L |
|
|
|
| DSBNR/L Резец | |||||||||||||
Обозначение |
b=h =h1 |
l1 |
l2 |
f |
γa |
γr |
Пластины |
Пластина подкладная |
Ключ |
Винт под- кладной пластины |
Прижим |
Пружина |
Винт прижима |
| DSBNR/L 2525M-15 | 32 | 150 | 40 | 32 | -7.4 | 4.3 | CNM_1506... | RCT 54 | HW4.0 | SR 10402266 | LCGR6 | KSP 5 | SR 10402267 |
| DSBNR/L 3232P-15 | 25 | 170 | 40 | 40 | -7.4 | 4.3 | CNM_1506... | ||||||
| DSBNR/L 3232P-19 | 32 | 170 | 43 | 27 | -7.4 | 4.3 | CNM_1906... | RCT 634 | HW4.0 | SR 10402266 | LCGR6 | KSP 5 | SR 10402267 |
| DSBNR/L 4040S-19 | 40 | 250 | 43 | 37 | -7.4 | 4.3 | CNM_1906... | ||||||
|

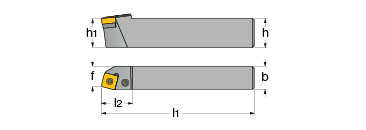

PSBNR/L |
|
|
|
| PSBNR/L Резец | ||||||||||||
Обозначение |
b=h=h1 |
l1 |
l2 |
f |
γa |
γr |
Пластины |
Пластина подкладная |
Ключ |
Винт |
Рычаг |
Втулка |
| PSBNR/L 4040S-2507 | 40 | 250 | 48 | 35 | -7.4 | -4.3 | CNM_250.. | LSS 85 | HW5.0 | SR 10402264 | LR8 | SP 8 |
| PSBNR/L 5050T-2507 | 50 | 300 | 48 | 43 | -7.4 | -4.3 | ||||||
|
DSSNR/L |
|
|
|
| DSSNR/L Резец | |||||||||||||
Обозначение |
b=h =h1 |
l1 |
l2 |
f |
γa |
γr |
Пластины |
Пластина подкладная |
Ключ |
Винт под- кладной пластины |
Прижим |
Пружина |
Винт прижима |
| DSSNR/L 3232P-15 | 32 | 170 | 34 | 40 | -5.5 | -5.5 | CN__1506.. | RCT 54 | HW4.0 | SR 10402265 | LCGR5 | KSP 5 | SR 10402267 |
| DSSNR/L 3232P-19 | 32 | 170 | 34 | 40 | -5.5 | -5.5 | CN__1906.. | RCT 634 | HW4.0 | SR 10402266 | LCGR5 | KSP 5 | SR 10402267 |
|

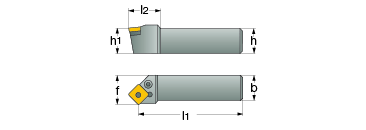

PSSNR/L |
|
|
|
| PSSNR/L Резец | ||||||||||||
Обозначение |
b=h=h1 |
l1 |
l2 |
f |
γa |
γr |
Пластины |
Пластина подкладная |
Ключ |
Винт |
Рычаг |
Втулка |
| PSSNR/L 4040S-2507 | 40 | 250 | 53 | 50 | -5.7 | -5.7 | CN__250.. | LSN 85 | HW5.0 | SR 10402264 | LR8 | SP 8 |
| PSBNR/L 5050T-2507 | 50 | 300 | 48 | 43 | -7.4 | -4.3 | ||||||
|
DSDNN |
|
|
|
| DSDNN Резец | |||||||||||||
Обозначение |
b=h =h1 |
l1 |
l2 |
f |
γa |
γr |
Пластины |
Пластина подкладная |
Ключ |
Винт под- кладной пластины |
Прижим |
Пружина |
Винт прижима |
| DSDNN 2525M-15 | 25 | 150 | 42 | 12.5 | 0 | -7 | CN__1506.. | RCT 54 | HW4.0 | SR 10402265 | LCGR5 | KSP 5 | SR 10402267 |
| DSDNN 3232P-19 | 32 | 170 | 44 | 16 | 0 | -8.5 | CN__1906.. | RCT 634 | HW4.0 | SR 10402266 | LCGR6 | KSP 5 | SR 10402267 |
|

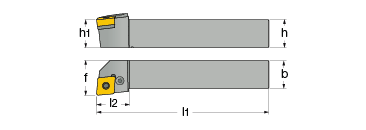

PSDNN |
|
|
|
| PSDNN Резец | ||||||||||||
Обозначение |
b=h=h1 |
l1 |
l2 |
f |
γa |
γr |
Пластины |
Пластина подкладная |
Ключ |
Винт |
Рычаг |
Втулка |
| PSDNN 4040S-2507 | 40 | 250 | 49 | 50 | 0 | -8.5 | CN__2507 | LSN 85 | HW5.0 | SR 10402264 | LR8 | SP 8 |
|

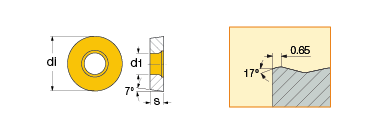

RCMX-NR |
|
|
|
| RCMX-NR | ||||||||
| Твердость <---> Прочность | ||||||||
| Обозначение | f (мм/об) | ap (мм) | IC807 | IC8150 | IC8250 | IC8350 | ||
| RCMX 250700-NR | 0.50-1.50 | 2.5-10.0 | + | |||||
| RCMX 320900-NR | 0.60-2.50 | 3.0-15.0 | + | |||||
| RCMX 3209M0-NR | 0.60-2.50 | 3.5-15.0 | + | |||||
|
Производство: + начало 2008 + середина 2008 |
|

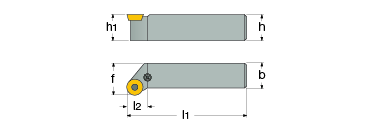

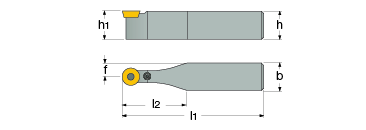

PRGCR/L |
|
|
|
| PRGCR/L Резец | ||||||||||||
Обозначение |
b=h=h1 |
l1 |
l2 |
f |
γa |
γr |
Пластины |
Пластина подкладная |
Втулка |
Ключ |
Винт |
Рычаг |
| PRGCR/L 4040S-25 | 40 | 250 | 30.0 | 50 | 0 | 0 | RCMX 250700 | TRC 25 | SP6 | HW4.0 | SR 10402289 | LR 25C |
| PRGCR/L 5050T-32 | 50 | 300 | 33.5 | 60 | 0 | 0 | RCMX 320900 | TRC 32 | SP8 | HW5.0 | SR 10402264 | LR 32C |
|
PRDCN |
|
|
|
| PRDCN Резец | ||||||||||||
Обозначение |
b=h=h1 |
l1 |
l2 |
f |
γa |
γr |
Пластины |
Пластина подкладная |
Втулка |
Ключ |
Винт |
Рычаг |
| PRDCN 4040S-25 | 40 | 250 | 80 | 20 | 0 | 0 | RCMX 250700 | TRC 25 | SP6 | HW4.0 | SR 10402289 | LR 25C |
| PRDCN 5050U-32 | 50 | 350 | 90 | 25 | 0 | 0 | RCMX 320900 | TRC 32 | SP8 | HW5.0 | SR 10402264 | LR 32C |
