Длинные твердосплавные свёрла

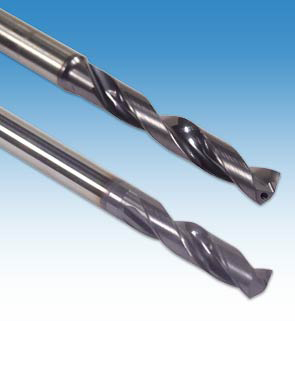

Новое семейство удлинненных сверл компании ISCAR (до 22xD) включает сверла в диапазоне от 5 до 10 мм. Эти сверла обеспечивают снижение силы резания, отличный схо стружки и имееют отверствие для подачи СОЖ через корпус. Подача СОЖ в зону резания - очень эффективный способ защиты режущей кромки, смазки обработанных поверхностей и вывода стружки под давлениемпо стружечным навкам сверла. Это очень экономно и безопасно для окружающей среды.
Сверла изготавливаются из ультрамелкозернистого твердого сплава и покрываются TiAlN, и объединяют высокую прочность и износостойкость.
Помимо возможности использования в задачай общего назначения, ISCAR предлагает сверла с размерами, специально разработанными для автомобильной промушленности для смазочных отверстий коленчатого вала, блока цилиндров, соединительных валов и т.д. Сверла для глубокого сверления также используются при изготовлении штампов и пресс-форм.
SCD
CSD Монолитные твердосплавные свёрла 20xD с внутренним подводом СОЖ

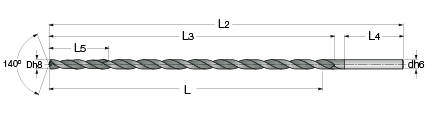

 Обозначение		 D L L3 L2 d
 SCD 050-100-060ACP20 IC908 5.0 100 115 165 6
 SCD 060-120-060ACP20 IC908 6.0 120 140 190 6
 SCD 070-140-080ACP20 IC908 7.0 140 160 210 8
 SCD 080-160-080ACP20 IC908 8.0 160 180 230 8
 SCD 090-180-100ACP20 IC908 9.0 180 205 265 10
 SCD 100-200-100ACP20 IC908 10.0 200 225 285 10

CSD Монолитные твердосплавные свёрла 20-22xD с внутренним подводом СОЖ
СОЖ DIN 6536 HA (для обработки коленчатого вала)

 Обозначение		 D L L3 L2 d
 SCD 050-103-060ACP-CS IC908 5.0 103 118 156 6
 SCD 054-107-060ACP-CS IC908 5.4 107 127 165 6
 SCD 060-120-060ACP-CS IC908 6.0 120 140 178 6
 SCD 070-160-070ACP-CS IC908 7.0 160 180 235 7

Рекомендованные режимы

Диаметр сверла (мм)		 Углеродистые Легированная сталь Нержавеющая сталь Чугун Ковкий чугун
(HRc 30) (HRc 45) (GG25) (GG45)
V(м/мин) f(мм/оборот) V(м/мин) f(мм/оборот) V(м/мин) f(мм/оборот) V(м/мин) f(мм/оборот) V(м/мин) f(мм/оборот)
5 60-120 0.12-0.25 50-100 0.1-0.20 30-60 0.08-0.15 60-120 0.15-0.30 40-80 0.15-0.25
6 60-120 0.14-0.25 50-100 0.14-0.25 30-60 0.10-0.18 60-120 0.14-0.25 40-80 0.14-0.25
7-8 60-120 0.16-0.30 50-100 0.16-0.30 30-60 0.10-0.20 60-120 0.16-0.30 40-80 0.16-0.30
9-10 60-120 0.16-0.30 50-100 0.10-0.20 30-60 0.08-0.115 60-120 0.20-0.35 40-80 0.20-0.35
