Тяговый штифт

[Возврат]

Удерживающая головка
Тяговый штифт BT MAS - 403

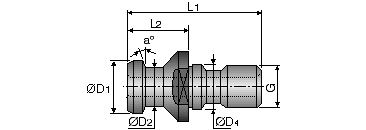

Тяговый штифт-система Отта

PULL-S
Обозначение	G	D1	D2	D4	L1	L2	a°
PULL S BT30-1 45-M12	M12	11	7	12.5	43	23	45
PULL S BT30-2 30-M12	M12	11	7	12.5	43	23	30
PULL S BT40-1 45-M16(2)	M16	15	10	17	60	35	45
PULL S BT40-2 60-M16(2)	M16	15	10	17	60	35	30
PULL S BT40-3 90-M16(2)	M16	15	10	17	60	35	0
PULL S BT50-1 45-M24(2)	M24	23	17	25	85	45	45
PULL S BT50-2 60-M24(2)	M24	23	17	25	85	45	60
PULL S BT50-3 90-M24(2)	M24	23	17	25	85	45	0

(1) Только для хвостовиков ВТ 40 (2) Добавить в обозначение B через слеш для заказа оправки с внутренним подводом СОЖ.

Удерживающая головка

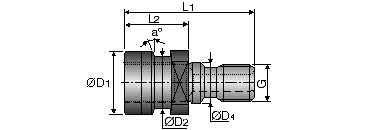

Тяговый штифт DIN 69872 JIS 63398

PULL-S
Обозначение	G	D1	D2	D4	L1	L2	a°
PULL S T.C 30 M12	M12	13	9	13	44	24	15
PULL S T.C 40 M16	M16	19	14	17	54	26	15
PULL S T.C 40 M16 N.H.(1)	M16	19	14	17	54	26	15
PULL S T.C 50 M24	M24	28	21	25	74	34	15
PULL S T.C 50 M24 N.H.(1)	M24	28	21	25	74	34	15
PULL S CAT30 7388/B	M12	13.35	9.3	13	34	11.8	45
PULL S CAT40 7388/B	M16	18.95	12.95	17	44.5	16.4	45
PULL S CAT50 7388/B	M24	29.1	19.6	25	66.5	25.55	45
PULL S BT30 JIS6339B	M12	12	8	13	43	23.4	15
PULL S BT40 JIS6339B	M16	19	14	17	54	29	15
PULL S BT50 JIS6339B	M24	28	21	25	74	34	15

(1) Без отверстия для масла

Удерживающая головка

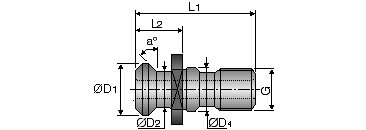

Тяговый штифт ISO 7388/B Mazak

PULL-BT-MAZAK
Обозначение	G	D1	D2	D4	L1	L2	a°
PULL BT40 MAZAK M16	M16	18.79	12.44	17	44.1	19.1	45
PULL BT50 MAZAK M16	M24	28.95	20.82	25	65.2	25.2	45
