Резцовые блоки
Возврат

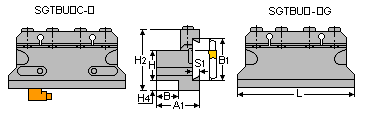

SGTBU
SGTBU Блоки для резцов

H
B
 Обозначение
A
A1
H2
H2
M
L		 Зажимные
винты		 Верхний
зажим		 Hex
ключ
16 19  SGTBN 16-2 16 26 30 4 2.0 76 SR-M5x25 HW 4
16 26  SGTBN 16-5G 17 34 43 13 4.0 86 SR-M6x30 BKU-86 HW 5
20 26  SGTBN 20-5G 21 38 43 9 4.0 86 SR-M6x30 BKU-86 HW 5
20 26  SGTBN 20C-5(1) 21 38 43 9 4.0 86 SR-M6x30 BKU-86 HW 5
20 32  SGTBN 20-6G 19 38 50 13 5.3 100 SR-M6x30 BKU-100 HW 5
20 32  SGTBN 20C-6(1) 19 38 50 13 5.3 100 SR-M6x30 BKU-100 HW 5
25 26  SGTBN 25-5G 23 42 45 5 4.0 110 SR-M6x30 BKU-105 HW 5
25 32  SGTBN 25-6G 23 42 50 8 5.3 110 SR-M6x30 BKU-110 HW 5
25 32  SGTBN 25C-6(1) 23 42 50 8 5.3 110 SR-M6x30 BKU-110 HW 5
25 45  SGTBN 25-8M 23 42 70 27 5.3 110 SR-M6x30 BKU-110 HW 5
32 32  SGTBN 32-6G 29 48 54 5 5.3 110 SR-M6x30 BKU-110 HW 5
32 32  SGTBN 32-25-6G 25 44 54 5 5.3 110 SR-M6x30 BKU-110 HW 5
32 45  SGTBN 32-8M 29 48 70 20 5.3 110 SR-M6x30 BKU-110 HW 5
40 32  SGTBN 40-6G -- 60 57 0 5.3 114 SR-M6x30 BKU-110 HW 5
40 52.6  SGTBN 40-9 41 66 81 22 8.0 130 SR-M8x30 BK-509 HW 6
50 52.6  SGTBN 50-9 41 66 83 14 8.0 135 SR-M8x30 BK-509 HW 6
Выбирайте резец по параметру "В"
(1) Соединяющее устройство поставляется с каждым резцовым блоком Jet-Cut.
Hex-ключ поставляется с каждым резцовым блоком.

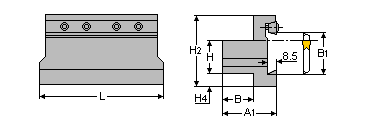

SGTBK
SGTBK Блоки для тяжелого применения

H
B
 Обозначение
A
A1
H2
H2
L		 Зажимные
винты		 Верхний
зажим		 Hex
ключ
32 32  SGTBK 32-9 28 48 62 3 120 SR-M6x16 BK 32-9 HW 5
38 52.6  SGTBK 38-9 35 60 90 25 135 SR-M6x20 BK 40-9 HW 5
40 52.6  SGTBK 40-9 35 60 90 23 135 SR-M6x20 BK 40-9 HW 5
50 52.6  SGTBK 50-9 40 65 90 15 135 SR-M6x20 BK 40-9 HW 5
Выбирайте резец по параметру "В"
Hex-ключ поставляется с каждым резцовым блоком.

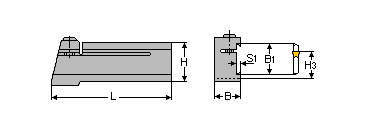

SGTBR/L
SGTBR/L Блоки для резцов

H
B
 Обозначение
A
H1
M
L
Винты		 Hex
ключ
19 19  SGTBR/L 19-2 19 25 2 100 SR-M6x25 HW 5
25 26  SGTBR/L 25-6 20 32 5 120 SR-M6x30 HW 5
Выбирайте резец по параметру "В".

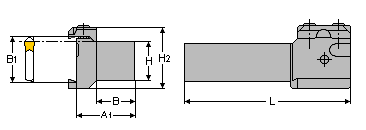

UBHCR/L
UBHCR/L Блоки для резцов

H
B
 Обозначение
A
H2
F
L
Зажим
Винты
Скалка		 Hex
ключ
20 26  UBHCR/L 20-26 20 42 35.6 100 BKU 176-307 SR-M6x30 PR-6 HW 5
25 32  UBHCR/L 25-32 25 46 40 130 BKU 176-307 SR-M6x30 PR-6 HW 5
32 32  UBHCR/L 32-32 32 46 47
Выбирайте резец по параметру "В".

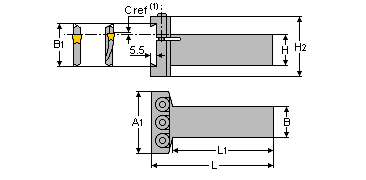

SGTBF
SGTBF Блоки для резцов

H
B
 Обозначение
A
A1
H2
L
L1
Винты		 Hex
ключ
25 32  SGTBF 25-A 25 48 48 102 85 SR-M6x40 HW 5
32 32  SGTBF 32-A 32 48 48 116 100
Выбирайте резец по параметру "В".
(1) Cref, cм. резцы и оправки для торцовой прорезки.
