NUT-ER-TOP ER-TOP Гайка - DIN 6499

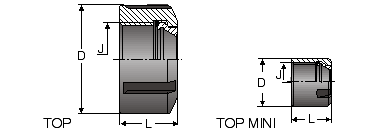

ER-TOP™ Скрепляющая гайка
Обозначение	D	L	J
NUT ER11 TOP	19	11.3	M14x0.75
NUT ER16 TOP MINI	22	18	M19x1.0
NUT ER16 TOP	28	17	M22x1.5
NUT ER20 TOP	34	19	M25x1.5
NUT ER25 TOP	42	20	M32x1.5
NUT ER32 TOP	50	22	M40x1.5
NUT ER40 TOP	63	25	M50x1.5

NUT-ER ER Скрепляющая гайка DIN 6499

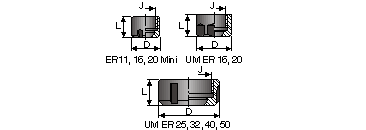

ER Скрепляющая гайка
Обозначение	D	L	J
NUT MINI ER11	16	10.8	M13x0.75
NUT UM ER11	19	11.3	M14x0.75
NUT MINI ER16	22	18	M19x1.0
NUT UM ER16	28	17	M22x1.5
NUT MINI ER20	28	19	M24x1.0
NUT UM ER20	34	19	M25x1.5
NUT UM ER25	42	20	M32x1.5
NUT UM ER32	50	22	M40x1.5
NUT UM ER40	63	25	M50x1.5
NUT UM ER50	78	55	M64x2.0

NUT-ER-TOP-BIN

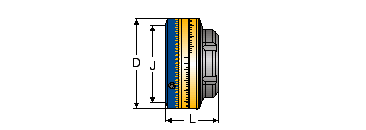

NUT-ER-TOP-BIN Компенсационная ER гайка (гайка - по стандарту DIN 6499)
Обозначение	L	D	J
Nut ER16 Top BIN	36	44	M22x1.5
Nut ER20 Top BIN	37	50	M25x1.5
Nut ER25 Top BIN	37.5	44	M32x1.5
Nut ER32 Top BIN	38	66	M40x1.5

NUT ER32 SHORT

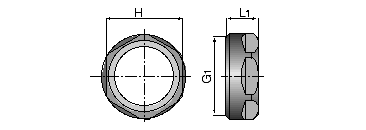

NUT-ER-SHORT Короткий цанговый патрон ER32 (запасные части)
Обозначение	H	L1	G1
NUT ER 32 SHORT	36	15	M40x1.5
NUT ER 40 SHORT	46	16	M50x1.5

M-CLAMP-SCREW

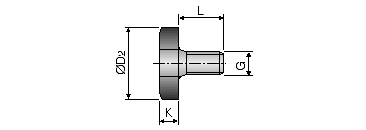

M-CLAMP-SCREW Упорный винт DIN 6367 для крепления переходника комбинированной насадной концевой фрезы
Обозначение	S.M.C	D1	D2	K	L
M8 CLAMP SCREW 16	16	M8	20	6	16
M8 CLAMP SCREW 22	22	M10	28	7	18
M8 CLAMP SCREW 27	27	M12	35	8	22
M8 CLAMP SCREW 32	32	M16	42	9	26
M8 CLAMP SCREW 40	40	M20	52	10	30
M8 CLAMP SCREW 50	50	M24	63	12	36

D.RING-SMC

D.RING-SMC Приводное кольцо DIN 6366/1 для крепления переходника комбинированной насадной концевой фрезы
Обозначение	D1	D3	L	B	H
16 D.RING SMC	16	32	10	8	5.0
22 D.RING SMC	22	40	12	10	6.0
27 D.RING SMC	27	48	12	12	6.3
32 D.RING SMC	32	58	14	14	7.0
40 D.RING SMC	40	70	14	16	8.0
50 D.RING SMC	50	90	16	18	9.0

TOOL CLAMP

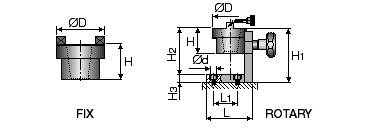

TOOL CLAMP Арматура для крепления инструмента - хвостовики ISO, DIN 69871 и BT MAS-403
Обозначение	D	H	H1	H2	H3	L	L1	d	Abb.
TOOL CLAMP 30 ROTARY	82	60	127	108	19	104	55	12.5	2
TOOL CLAMP 40 ROTARY	82	60	127	108	19	104	55	12.5	2
TOOL CLAMP 50 ROTARY	110	70	173	154	19	144	95	12.5	2
TOOL CLAMP 40 FIX	82	60							1
TOOL CLAMP 50 FIX	110	70							1

MULTI CLAMP

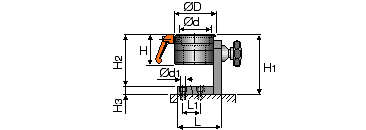

MULTI CLAMP Многофункциональная ротационная арматура для крепления - HSK-хвостовики
Обозначение	HSK-A	D	d	d1	L	L1	H	H1	H2	H3
MULTI CLAMP 50	50	95	50	12.5	104	40	72	142	123	19
MULTI CLAMP 63	63	95	63	12.5	104	40	72	142	123	19
MULTI CLAMP 100	100	135	100	12.5	144	85	90	199	180	19
