Прямой цанговый патрон

[Возврат]

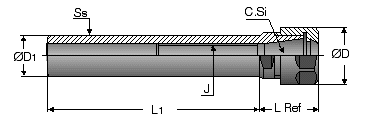

ST-ER

ST-ER
Обозначение	Диапазон	L	J	D	D1	L1
ST16x50 ER 11	0.5-7	18.5	M8	19	16	50
ST20x50 ER 11	0.5-7	18.5	M10	19	20	50
ST20x100 ER 11	0.5-7	18.5	M10	19	20	100
ST20x150 ER 11	0.5-7	18.5	M10	19	20	150
ST20x50 ER 16	0.5-10	30	M12	28	20	50
ST20x100 ER 16	0.5-10	30	M12	28	20	100
ST20x150 ER 16	0.5-10	30	M12	28	20	150
ST20x50 ER 20	1-13	36	M12	34	20	50
ST20x100 ER 20	1-13	36	M12	34	25	100
ST20x150 ER 20	1-13	36	M12	34	25	150

ST-ER
Обозначение	Диапазон	L	J	D	D1	L1
ST20x50 ER 25	1-16	46	M12	42	20	50
ST20x100 ER 25	1-16	46	M12	42	20	100
ST20x50 ER 32	2-20	54	M12	50	20	50
ST20x100 ER 32	2-20	54	M12	50	20	100
ST25x50 ER 25	1-16	46	M16	42	25	50
ST25x100 ER 25	1-16	46	M16	42	25	100
ST25x50 ER 32	2-20	52	M16x2	50	25	50
ST25x100 ER 40	3-26	60	M16x2	63	25	50
ST30x50 ER 32	2-20	52	M18x1.5	50	30	50
ST30x50 ER 40	3-26	60	M18x1.5	63	30	50
ST32x150 ER 32	2-20	52	M18x1.5	50	32	150
ST32x50 ER 32	2-20	52	M18x1.5	50	32	50
ST32x50 ER 40	3-26	60	M18x1.5	63	32	50
ST40x75 ER 32	2-20	46	M22x1.5	50	40	75
ST40x75 ER 40	3-26	55	M22x1.5	63	40	75
ST50x80 ER 40	3-26	60	M28x1.5	63	50	80
ST50x80 ER 50	10-34	77	M36x1.5	78	50	80

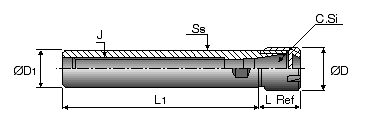

ST-ER-MINI

ST-ER-MINI
Обозначение	Диапазон	L	J	D	D1	L1
ST16x50 ER 11 MINI	0.5-7	18.5	M8	16	16	50
ST12x80 ER 11 MINI	0.5-7	26.5		16	12	80
ST16x100 ER 11 MINI	0.5-7	18.5	M8	16	16	100
ST16x150 ER 11 MINI	0.5-7	18.5	M8	16	16	150
ST12x80 ER 16 MINI	0.5-10	37		22	12	80
ST20x100 ER 16 MINI	0.5-10	25	M12	22	20	100
ST20x150 ER 16 MINI	0.5-10	25	M12	22	20	150
ST20x100 ER 20 MINI	1-13	40	M12	28	20	100
ST20x150 ER 20 MINI	1-13	40	M12	28	20	150

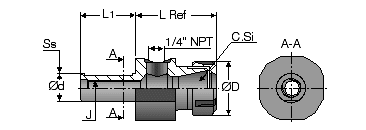

ST-ER-S

ST-ER-S
Обозначение	Диапазон	L	J	D	D1	L1
ST20x65 ER 16S	3-10	53	M12	28	20	65
ST20x65 ER 20S	3-13	63	M12	34	20	65
ST20x65 ER 25S	3-16	72	M12	42	20	65
ST20x65 ER 25S	3-16	72	M12	42	25	65
ST25x65 ER 32S	3-20	77	M12	50	20	65
ST25x65 ER 32S	3-20	77	M16	50	25	65
ST32x65 ER 32S	3-20	77	M16	50	25	65
ST32x65 ER 32S	3-20	77	M18x1.5	50	32	65
ST40x75 ER 32S	3-20	77	M22x1.5	50	40	75

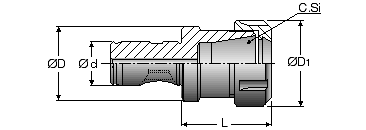

ST-CF4

ST-CF4
Обозначение	L	d	D1	D
ER11 CF4-S	55	CF4	19	44
ER16 CF4-L	100	CF4	28	44
ER16 CF4-S	55	CF4	28	44
ER20 CF4-S	55	CF4	34	44
ER25 CF4-S	55	CF4	42	44
ER32 CF4-S	55	CF4	50	44
ER32 CF4-L	100	CF4	50	44
