5-ти кромочные пластины для глубоких канавок и отрезки

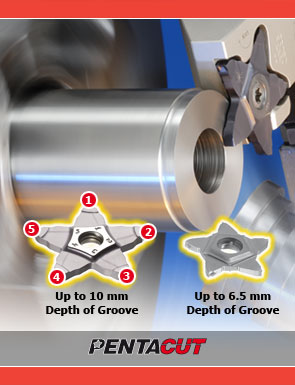

Новые, увеличенные пластины Pentacut для более экономичной прорезки канавок, отрезки и обработки уступов.
Продолжая удачное решение в отрезном и канавочном инструменте пластин PENTA 24 с пятью режущими кромками, ISCAR создает пластины PENTA 34 - более крупные пластины для прорезки на глубину до 10 мм. Как и маленькие пластины PENTACUT, пластина PENTA 34 может быть использована в различных операциях, включая прорезку канавок, отрезку и обработку фасок.
Преимущества новых пластин:
- усиленная пластина для увеличенных режимов резания.
- измененный стружколом С-типа с увеличенным диапазоном подач 0.05-0.25 мм/оборот.
- отличная прямолинейность и чистота поверхности, особенно на нижней части канавки и боковых поверхностях.
- очень жесткое крепление.
- пять режущих кромок, которые обеспечивают снижение стоимости на кромку.
PCHR/L

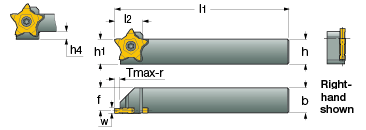

PCHR/L Державки

 Обозначение
HXB
F
L
H4
Винт
Ключ
Пластины
PCHR/L 20-34 20x20 18.15 120 6 SR 16-212-01397 T 2010/S PENTA 34-...
PCHR/L 25-34 25x25 23.15 135 -

PENTA 34N...C

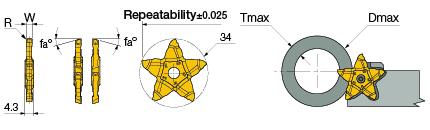

PENTA 34N...C Точные канавочные и отрезные пластины.
  Max в функции глубины отрезания (Т)

 Обозначение 		 W±0.02 R T<=5.0 T<=6.0 T<=7.0 T<=8.0 T<=9.0 T<=10.0 f(мм/об)
 PENTA 34N200C020 2.00 0.20 - - 0.05-0.16
 PENTA 34N200C100 2.00 1.00 - - 0.05-0.18
 PENTA 34N222C015 2.22 0.15 - - 0.05-0.16
 PENTA 34N230C020 2.30 0.20 - - 0.05-0.16
 PENTA 34N239C015 2.39 0.15 - - 0.05-0.16
 PENTA 34N239C120 2.39 1.20 - - 0.05-0.18
 PENTA 34N247C020 2.47 0.20 - - 0.05-0.16
 PENTA 34N250C020 2.50 0.20 - - 0.05-0.16
 PENTA 34N270C010 2.70 0.10 0.05-0.16
 PENTA 34N287C020 2.87 0.20 0.05-0.16
 PENTA 34N300C000 3.00 0.00 N.L.(1) 350 165 100 0.05-0.10
 PENTA 34N300C020 3.00 0.20 0.06-0.25
 PENTA 34N300C040 3.00 0.40 0.06-0.25
 PENTA 34N300C150 3.00 1.50 0.06-0.25
 PENTA 34N315C015 3.00 0.40 55 20 0.06-0.25
 PENTA 34N318C020 3.18 0.20 0.06-0.25
 PENTA 34N330C010 3.30 0.10 0.06-0.25
 PENTA 34N348C020 3.48 0.20 0.06-0.25
 PENTA 34N350C025 3.30 0.10 0.06-0.25
 PENTA 34N398C020 3.98 0.20 0.10-0.30
 PENTA 34N400C030 4.00 0.30 0.10-0.30
 (1) Без ограничений

Рекомендованные режимы для канавок и отрезки
  Твердость <--------> Прочность
 Материал IC909 IC1008
Vc (м/мин)
 Углеродистые 110-225 100-200
 Легированная сталь 50-80 45-160
 Нержавеющая сталь 80-190 70-170

PENTA 34N/R/L-C
PENTA 34N/R/L-C Отрезные пластины.
  Отрезка прутка Отрезка трубы

 Обозначение 		 W±0.02 R K° Dmax. Tmax. Dmax.(*) f(мм/об)
 PENTA 34N200C020 2.00 0.20 0 16 8 100 0.05-0.16
 PENTA 34N250C020 2.50 0.20 0 16 8 100 0.05-0.16
 PENTA 34N300C020 3.00 0.20 0 20 10 20 0.06-0.25
 PENTA 34R400C030 4.00 0.30 0 20 10 20 0.06-0.25
 PENTA 34R/L200C06D 2.00 0.10 6 16 8 100 0.04-0.12
 PENTA 34R/L300C06D 3.00 0.20 6 20 10 20 0.06-0.18
 PENTA 34R/L300C15D 3.00 0.20 15 20 10 20 0.06-0.16

Рекомендованные режимы для канавок и отрезки
  Твердость <--------> Прочность
 Материал IC909 IC1008
Vc (м/мин)
 Углеродистые 110-225 100-200
 Легированная сталь 50-80 45-160
 Нержавеющая сталь 80-190 70-170
