Пазовые фрезы |
| [Возврат] |
|

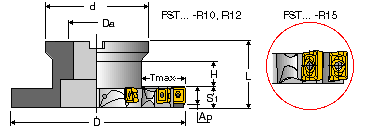

FST - Верхняя режущая кромка |
|
|
|
|
|
|
FST Пазовые фрезы для верхней кромки паза |
||||||||
Обозначение |
Всего |
Eff. |
D |
Da |
Ap |
Tmax |
H |
Пластины |
| FST-D100-12-27-R10 | 11 | 11 | 100 | 27 | 10 | 25 | 40 | |
| FST-D125-12-32-R10 | 13 | 13 | 125 | 32 | 10 | 34 | 45 | QPMT 1004-HQ |
| FST-D160-14-40-R10 | 15 | 15 | 160 | 40 | 10 | 46.5 | 50 | XPMT 1004-HQ |
|

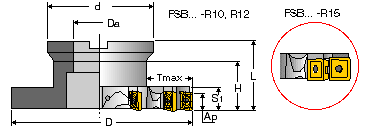

FSB - Нижняя режущая кромка |
|
|
|
|
|
|
|
FSB Пазовые фрезы для нижней кромки паза |
|||||||||
Обозначение |
Всего |
Eff. |
D |
Da |
Ap |
Tmax |
H |
S1 |
Пластины |
| FSB-D100-12-27-R10 | 11 | 11 | 100 | 27 | 10 | 25 | 40 | 12 | |
| FSB-D125-12-32-R10 | 13 | 13 | 125 | 32 | 10 | 34 | 45 | 12 | QPMT 1004-HQ |
| FSB-D160-14-40-R10 | 15 | 15 | 160 | 40 | 10 | 46.5 | 50 | 14 | XPMT 1004-HQ |
| FSB-D200-14-40-R10 | 21 | 21 | 200 | 40 | 10 | 54 | 50 | 12 | |
|

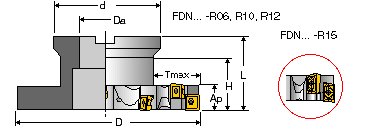

FDN |
|
|
|
|
|
|
|
FDN Двухсторонние пазовые фрезы |
||||||||
Обозначение |
Всего |
Eff. |
D |
Da |
Ap |
Tmax |
H |
Пластины |
| FDN-D080-08-22-R06 | 14 | 7 | 80 | 22 | 8 | 23 | 40 |
XOMT 0602-HQ SOMT 060208-TN |
| FDN-D100-08-27-R06 | 16 | 8 | 100 | 27 | 8 | 26 | 40 | |
| FDN-D100-10-27-R06 | 16 | 8 | 100 | 27 | 10 | 26.5 | 40 | |
| FDN-D125-10-32-R06 | 20 | 10 | 125 | 32 | 10 | 35.5 | 45 | |
| FDN-D125-12-32-R10 | 14 | 7 | 125 | 32 | 12 | 35 | 45 |
QPMT 1004..-HQ XPMT 1004..-HQ |
| FDN-D125-16-32-R10 | 14 | 7 | 125 | 32 | 16 | 34 | 50 | |
| FDN-D160-12-40-R10 | 16 | 8 | 160 | 40 | 12 | 46.5 | 50 | |
| FDN-D160-16-40-R10 | 16 | 8 | 160 | 40 | 16 | 46.5 | 60 | |
| FDN-D200-12-40-R10 | 22 | 11 | 200 | 40 | 12 | 54 | 50 | |
| FDN-D200-16-40-R10 | 22 | 11 | 200 | 40 | 16 | 54 | 50 | |
