DR

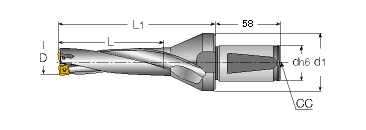

DR Сменные многогранные пластины для сверления - глубина 2xD; 3xD; 4xD.
	øD	L	Обозначение	L(1)	øDmax(1)	Ключ Torx	Вставка	Пластины
2xD	16	32	DR016-032-25-06	62		T-7/51	Вставка R1/8	XOMT 060204-GF XOMT 060204-DT SOMT 060204-DT
	17	34	DR017-034-25-06	65
	18	36	DR018-036-25-06	68
	19	38	DR019-038-25-06	71
	20	40	DR020-040-25-06	74
	21	42	DR021-042-25-06	76
	22	44	DR022-044-25-06	79
3xD	16	48	DR016-048-25-06	78		T-7/51	Вставка R1/8	XOMT 060204-GF XOMT 060204-DT SOMT 060204-DT
	17	51	DR017-051-25-06	82
	18	54	DR018-054-25-06	87
	19	57	DR019-057-25-06	90
	20	60	DR020-060-25-06	94
	21	63	DR021-063-25-06	97
	22	66	DR022-066-25-06	101
4xD	16	64	DR016-064-25-06	101		T-7/51	Вставка R1/8	XOMT 060204-GF XOMT 060204-DT SOMT 060204-DT
	17	68	DR017-068-25-06	106
	18	72	DR018-072-25-06	113
	19	76	DR019-076-25-06	117
	20	80	DR020-080-25-06	122
	21	84	DR021-084-25-06	127
	22	88	DR022-088-25-06	134
3xD	23	69	DR023-069-32-09	78	28.5	T-9/53	Вставка R1/4	SOMT 09T306-GF
	24	72	DR024-072-32-09	106	29.0
	25	75	DR025-075-32-09	110	29.5
	26	78	DR026-078-32-09	114	30.0
	27	81	DR027-081-32-09	117	30.5
	28	84	DR028-084-32-09	120	21.0
	29	87	DR029-087-32-09	125	31.5
	30	90	DR030-090-32-09	129	32.0
	31	93	DR031-093-32-09	133	32.5
	32	96	DR032-096-32-09	137	33.0
	33	99	DR033-099-32-09	140	34.0
	34	102	DR034-102-32-09	143	35.5
	35	105	DR035-105-32-09	147	35.0

(1)Достигается удалением центра сверла от центра отверстия.

DR-CF4-06

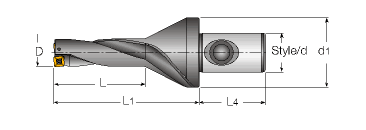

DR-CF4-06 Сменные многогранные пластины для сверления с зажимом CLICKFIT
	øD	L	Обозначение	L(1)	L(4)	Винт	Ключ Torx	Пластины
3xD	17	51	DR017-051-CF4-06	82	42	SR 34-508	T-7/51	XOMT 060204-GF XOMT 060204-DT SOMT 060204-DT
	22	66	DR022-066-CF4-06	101	42

DZ-CF4-05

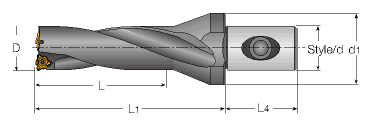

DZ-CF4-05 Зубчатые пластины для сверления с зажимом CLICKFIT
	øD	L	Обозначение	L(1)	L(4)	Винт	Ключ Torx	Пластины
3xD	25	75	DZ025-075-CF4-05	110	42	SR 14-560	T-8/51	WOLH 05T304-GF WOLH 05T304-SW
	32	96	DR032-096-CF4-05	136.6	42

DZ

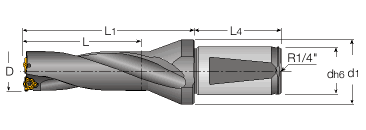

DZ Зубчатые пластины для сверления - глубина 2.25xD
øD		L	Обозначение	L(1)	L(4)	ød	d(1)	Torx Винт	Ключ	Вставка	Пластины
23	±0.15	52	DZ023-052-32-05	85	58	32	50	SR 14-560	T-8/51	Вставка R1/4	WOLH 05T304-GF WOLH 05T304-SW
24		54	DZ024-054-32-05	88	58	32	50
25		56	DZ025-056-32-05	92	58	32	50
26		59	DZ026-059-32-05	94	58	32	50
27		61	DZ027-061-32-05	97	58	32	50
28		63	DZ028-063-32-05	100	58	32	50
29		65	DZ029-065-32-05	104	58	32	50
30		68	DZ030-068-32-05	107	58	32	50
31		70	DZ031-070-32-05	110	58	32	50
32		72	DZ032-072-32-05	113	58	32	50
33		74	DZ033-074-32-05	116	58	32	50
34	±0.20	77	DZ034-077-32-06	118	58	32	50	SR 14-562	T-10/51	Вставка R1/4	WOLH 06T304-GF WOLH 06T304-SW
35		79	DZ035-079-32-06	121	58	32	50
36		81	DZ036-081-32-06	124	58	32	50
37		83	DZ037-083-32-06	127	58	32	50
38		86	DZ038-086-32-06	129	58	32	50
39		88	DZ039-088-32-06	132	58	32	50
40		90	DZ040-090-40-06	135	68	40	60
41		92	DZ041-092-40-06	138	68	40	60
42		94	DZ042-094-40-06	141	68	40	60
43		97	DZ043-097-40-06	144	68	40	60
44		99	DZ044-099-40-06	147	68	40	60
45	±0.20	101	DZ045-101-40-08	149	68	40	60	SR 14-544/S	T-15/51	Вставка R1/4	WOLH 080404-GF WOLH 080404-SW
46		103	DZ046-103-40-08	154	68	40	60
47		106	DZ047-106-40-08	158	68	40	60
48		108	DZ048-108-40-08	161	68	40	60
49		110	DZ049-110-40-08	164	68	40	60
50		113	DZ050-113-40-08	166	68	40	60
51		115	DZ051-115-40-08	169	68	40	60
52		117	DZ052-117-40-08	173	68	40	60
53		119	DZ053-119-40-08	176	68	40	60
54		122	DZ054-122-40-08	179	68	40	60
55		124	DZ055-124-40-08	181	68	40	60

DZ

DZ Зубчатые пластины для сверления - глубина 3xD, 4xD
	øD		L	Обозначение	L(1)	Torx Винт	Ключ	Вставка	Пластины
3xD	23	±0.15	69	DZ023-069-32-05	102	SR 14-560	T-8/51	Вставка R1/4	WOLH 05T304-GF WOLH 05T304-SW
	24		72	DZ024-072-32-05	106
	25		75	DZ025-075-32-05	110
	26		78	DZ026-078-32-05	114
	27		81	DZ027-081-32-05	117
	28		84	DZ028-084-32-05	120
	29		87	DZ029-087-32-05	125
	30		90	DZ030-009-32-05	129
	31		93	DZ031-093-32-05	133
	32		96	DZ032-096-32-05	137
	33		99	DZ033-099-32-05	140
3xD	34	±0.20	102	DZ034-102-32-06	143	SR 14-562	T-10/51	Вставка R1/4	WOLH 06T304-GF WOLH 06T304-SW
	35		105	DZ035-105-32-06	147
	36		108	DZ036-108-32-06	151
	37		111	DZ037-111-32-06	155
	38		114	DZ038-114-32-06	159
4xD	23	±0.20	92	DZ023-092-32-05	135	SR 14-560	T-8/51	Вставка R1/4	WOLH 05T304-GF WOLH 05T304-SW
	24		96	DZ024-096-32-05	140
	25		100	DZ025-100-32-05	146
	26		104	DZ026-104-32-05	151
	27		108	DZ027-108-32-05	155
	28		112	DZ028-112-32-05	160
	29		116	DZ029-116-32-05	165
	30		120	DZ030-120-32-05	171
	31		124	DZ031-124-32-05	176
	32		128	DZ032-128-32-05	181
	33		132	DZ033-132-32-05	187

XOMT

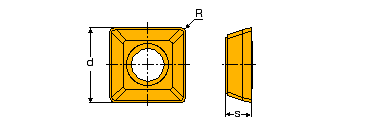

XOMT Пластины для сверл DR
Обозначение	d	S	R
XOMT 060204-GF	6	2.56	0.4
XOMT 060204-DT	6	2.56	0.4

Две режущих кромки. Высокий режущий угол. Подходит для прерывистой обработки. Для твердого материала.

SOMT

SOMT Пластины для сверл DR
Обозначение	d	S	R
SOMT 060204-DT	6	1.96	0.4
SOMT 09T306-GF	9	3.81	0.6

Четыре режущих кромки.

WOLH

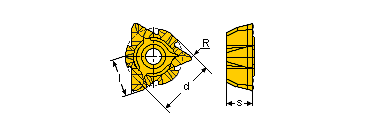

WOLH Пластины для сверл DZ
Обозначение	d	l	S	R
WOLH 2.5-1-GF	8	5	3.81	0.4
WOLH 2.5-1-SW	8	5	3.81	0.4
WOLH 3-1-GF	10	6	3.81	0.4
WOLH 3-1-SW	10	6	3.81	0.4
WOLH 4-1-GF	12	8	4.76	0.4
WOLH 4-1-SW	12	8	4.76	0.4
