Высокоточная гидравлическая система крепления
		Гидравлические патроны ISCAR-ETM расширяет ряд своих изделий для креплений инструмента, добавляя гидравлические патроны. Новые патроны имеют диапазон крепления 6-32 мм. Этот тип патронов используется для вращающихся и неподвижных инструментов. Главные параметры - высокоточная чистовая обработка; - развертывание; - сверление; - чистовое фрезерование; - внутреннее растачивание. Параметры - высокая точность - погрешность менее 0.003 мм; - очень маленькое усилие для затяжки зажимного механизма с использованием 4-мм ключа; - продлевает срок службы инструмента и обеспечивает хорошую чистоту поверхности благодаря демпфированию вибраций; - легкое выставление размера с использованием внутреннего установочного винта. Все патроны для фрезерной обработки и сверления обладают хорошей соосностью и балансом для высокоскоростной обработки до 15000 об/мин;
- есть с резьбовыми отверстиями для лучшей балансировки; - постоянное и надежное усилие затяжки при работе в рекомендованном диапазоне скоростей; - подходит как для крепления Weldon, так и для цилиндрического хвостовика; - очень простая и безопасная система смены инструмента на станке. Есть два основных типа патронов HYDROFIT: - конические патроны для обработки с вращающимся инструментом; - оправки VDI DIN 69880 размером 30 и 40 для операций с неподвижным инструментом на токарных станках с ЧПУ.

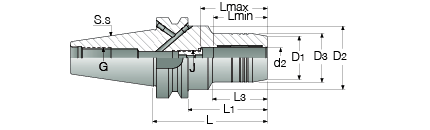

DIN69871 - HYDRO

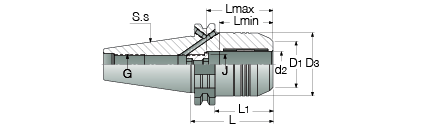

DIN69871 - HYDRO Гидравлические патроны по DIN69871. Форма А/В.
Обозначение	d	D₁	D₃	D₂	L	L₁	L₃	Lmin	Lmax	J	G
DIN69871 30 HYDRO 6 x 60	6	23	26	45	60	41	25	27	37	M5	M12
DIN69871 30 HYDRO 8 x 64	8	25	28	45	64	45	29	27	37	M6
DIN69871 30 HYDRO 10 x 64	10	27	30	45	64	45	35	32	42	M8x1
DIN69871 30 HYDRO 12 x 72	12	29	32	45	72	53	43	37	47	M10x1
DIN69871 30 HYDRO 14 x 72	14	30	34	45	72	53	42	37	47	M10x1
DIN69871 30 HYDRO 16 x 72	16	34	38	45	72	53	43	42	52	M12x1
DIN69871 30 HYDRO 18 x 72	18	36	40	45	72	53	43	42	52	M12x1
DIN69871 30 HYDRO 20 x 90	20	38	42	42	90	71	--	42	52	M12x1
DIN69871 40 HYDRO 6 x 68	6	23	26	50	68	49	33	27	37	M5	M16
DIN69871 40 HYDRO 8 x 68	8	25	28	50	68	49	33	27	37	M6
DIN69871 40 HYDRO 10 x 72	10	27	30	50	72	53	37	32	42	M8x1
DIN69871 40 HYDRO 12 x 77	12	29	32	50	77	58	42	37	47	M10x1
DIN69871 40 HYDRO 14 x 77	14	30	34	50	77	58	42	37	47	M10x1
DIN69871 40 HYDRO 16 x 80	16	34	38	50	80	61	43	42	52	M12x1
DIN69871 40 HYDRO 18 x 80	18	36	40	50	80	61	43	42	52	M12x1
DIN69871 40 HYDRO 20 x 82	20	38	42	50	82	63	47	42	52	M12x1
DIN69871 40 HYDRO 25 x 117	25	46	50	63	117	98	51	48	58	M16x1
DIN69871 40 HYDRO 32 x 117	32	56	60	63	117	98	56	52	62	M16x1
DIN69871 50 HYDRO 6 x 68	6	23	26	80	68	49	33	27	37	M5	M24
DIN69871 50 HYDRO 8 x 68	8	25	28	80	68	49	33	27	37	M6
DIN69871 50 HYDRO 10 x 72	10	27	30	80	72	53	37	32	42	M8x1
DIN69871 50 HYDRO 12 x 77	12	29	32	80	77	58	42	37	47	M10x1
DIN69871 50 HYDRO 14 x 77	14	30	34	80	77	58	42	37	47	M10x1
DIN69871 50 HYDRO 16 x 80	16	34	38	80	80	61	45	42	52	M12x1
DIN69871 50 HYDRO 18 x 80	18	36	40	80	80	61	45	42	52	M12x1
DIN69871 50 HYDRO 20 x 82	20	38	42	80	82	63	47	42	52	M12x1
DIN69871 50 HYDRO 25 x 87	25	46	50	80	87	68	52	48	58	M16x1
DIN69871 50 HYDRO 32 x 91	32	56	60	80	91	72	56	54	64	M16x1

Затяжной ключ (ключ HYDRO HEX 4) нужно заказывать отдельно.
Примечание: Есть переходные втулки диаметром 12, 20, 25 и 32 мм. Силы крепления будут существенно снижены при
использовании переходных втулок (втулки заказываются отдельно).

DIN69871 - HYDRO

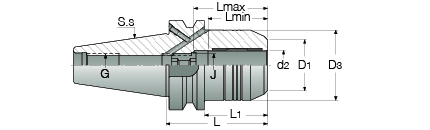

DIN69871 - HYDRO Усиленные, укороченные гидравлические патроны по DIN69871. Форма А/В.
Обозначение	d	D₁	D₃	L	L₁	Lmin	Lmax	J	G
DIN69871 40 HYDRO 20 x 66	20	40	49.5	64.5	45	42	52	M16х1	M16
DIN69871 50 HYDRO 32 x 81	32	56	72	81	62	54	64	M16х1	M24

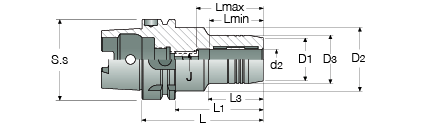

HSK A-HYDRO

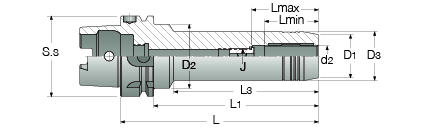

HSK A-HYDRO Гидравлические патроны с хвостовиком HSK
Обозначение	d	D₁	D₃	D₂	L	L₁	L₃	Lmin	Lmax	J
HSK A 50 HYDRO 6 x 80	6	23	26	42	80	54	35	27	37	M5
HSK A 50 HYDRO 8 x 80	8	25	28	42	80	54	36	27	37	M6
HSK A 50 HYDRO 10 x 85	10	27	30	42	85	59	41	32	42	M8x1
HSK A 50 HYDRO 12 x 90	12	29	32	42	90	64	47	37	47	M10x1
HSK A 50 HYDRO 14 x 90	14	30	34	42	90	64	49	37	47	M10x1
HSK A 50 HYDRO 16 x 95	16	34	38	42	95	69	52	42	52	M12x1
HSK A 50 HYDRO 18 x 95	18	36	40	42	95	69	52	42	52	M12x1
HSK A 50 HYDRO 20 x 100	20	38	42	42	100	74	74	42	52	M16x1
HSK A 63 HYDRO 6 x 80	6	23	26	50	80	54	33	27	37	M5
HSK A 63 HYDRO 8 x 80	8	25	28	50	80	54	33	27	37	M6
HSK A 63 HYDRO 10 x 85	10	27	30	50	85	59	39	32	42	M8x1
HSK A 63 HYDRO 12 x 90	12	29	32	50	90	64	46	37	47	M10x1
HSK A 63 HYDRO 14 x 90	14	30	34	50	90	64	46	37	47	M10x1
HSK A 63 HYDRO 16 x 95	16	34	38	50	95	69	52	42	52	M12x1
HSK A 63 HYDRO 18 x 95	18	36	40	50	95	69	52	42	52	M12x1
HSK A 63 HYDRO 20 x 100	20	38	42	50	100	74	58	42	52	M16x1
HSK A 63 HYDRO 25 x 120	25	46	50	50	120	94	94	48	58	M16x1
HSK A 63 HYDRO 32 x 125	32	56	60	50	125	99	83	52	62	M16x1
HSK A 80 HYDRO 6 x 80	6	23	26	50	85	59	37	27	37	M5
HSK A 80 HYDRO 8 x 80	8	25	28	50	85	59	37	27	37	M6
HSK A 80 HYDRO 10 x 85	10	27	30	50	85	59	37	32	42	M8x1
HSK A 80 HYDRO 12 x 90	12	29	32	50	90	64	42	37	47	M10x1
HSK A 80 HYDRO 14 x 90	14	30	34	50	95	69	47	37	47	M10x1
HSK A 80 HYDRO 16 x 95	16	34	38	50	100	69	47	42	52	M12x1
HSK A 80 HYDRO 18 x 95	18	36	40	50	100	74	52	42	52	M12x1
HSK A 80 HYDRO 20 x 100	20	38	42	50	105	79	52	42	52	M16x1
HSK A 80 HYDRO 25 x 120	25	46	50	50	115	89	58	48	58	M16x1
HSK A 80 HYDRO 32 x 125	32	56	60	50	120	94	62	52	62	M16x1
HSK A 100 HYDRO 6 x 85	6	23	26	63	85	56	29	27	37	M5
HSK A 100 HYDRO 8 x 85	8	25	28	63	85	56	29	27	37	M6
HSK A 100 HYDRO 10 x 90	10	27	30	63	90	61	35	32	42	M8x1
HSK A 100 HYDRO 12 x 95	12	29	32	63	95	66	40	37	47	M10x1
HSK A 100 HYDRO 14 x 95	14	30	34	63	95	66	42	37	47	M10x1
HSK A 100 HYDRO 16 x 100	16	34	38	63	100	71	47	42	52	M12x1
HSK A 100 HYDRO 18 x 100	18	36	40	63	100	71	48	42	52	M12x1
HSK A 100 HYDRO 20 x 105	20	38	42	63	105	76	54	42	52	M16x1
HSK A 100 HYDRO 25 x 115	25	46	50	63	115	86	51	48	58	M16x1
HSK A 100 HYDRO 32 x 120	32	56	60	63	120	91	59	52	62	M16x1

HSK A-HYDRO

HSK A-HYDRO Удлинненные гидравлические патроны с хвостовиком HSK
Обозначение	d	D₁	D₃	D₂	L	L₁	L₃	Lmin	Lmax	J
HSK A 63 HYDRO 6 x 150	6	23	26	50	150	124	103	27	37	M5
HSK A 63 HYDRO 6 x 200	6	23	26	50	200	174	153	27	37	M5
HSK A 63 HYDRO 8 x 150	8	25	28	50	150	124	104	32	42	M6
HSK A 63 HYDRO 8 x 200	8	25	28	50	200	174	154	32	42	M6
HSK A 63 HYDRO 10 x 150	10	27	30	50	150	124	104	32	42	M8x1
HSK A 63 HYDRO 10 x 200	10	27	30	50	200	174	154	32	42	M8x1
HSK A 63 HYDRO 12 x 150	12	29	32	50	150	124	105	37	47	M10x1
HSK A 63 HYDRO 12 x 200	12	29	32	50	200	174	155	37	47	M10x1
HSK A 63 HYDRO 14 x 150	14	30	34	50	150	124	105	37	47	M10x1
HSK A 63 HYDRO 14 x 200	14	30	34	50	200	174	155	37	47	M10x1
HSK A 63 HYDRO 16 x 150	16	34	38	50	150	124	106.5	42	52	M12x1
HSK A 63 HYDRO 16 x 200	16	34	38	50	200	174	156.5	42	52	M12x1
HSK A 63 HYDRO 18 x 150	18	36	40	50	150	124	107	42	52	M12x1
HSK A 63 HYDRO 18 x 200	18	36	40	50	200	174	157	42	52	M12x1
HSK A 63 HYDRO 20 x 150	20	38	42	50	150	124	108	42	52	M12x1
HSK A 63 HYDRO 20 x 200	20	38	42	50	200	174	158	42	52	M12x1
HSK A 63 HYDRO 25 x 150	25	46	50	50	150	124	--	48	58	M16x1
HSK A 63 HYDRO 25 x 200	25	46	50	50	200	174	--	48	58	M16x1
HSK A 100 HYDRO 6 x 150	6	23	26	50	150	124	94	27	37	M6
HSK A 100 HYDRO 6 x 200	6	23	26	50	200	174	144	27	37	M6
HSK A 100 HYDRO 8 x 150	8	25	28	50	150	124	94.5	27	37	M6
HSK A 100 HYDRO 8 x 200	8	25	28	50	200	174	144.5	27	37	M6
HSK A 100 HYDRO 10 x 150	10	27	30	50	150	124	95	32	42	M8x1
HSK A 100 HYDRO 10 x 200	10	27	30	50	200	174	145	32	42	M8x1
HSK A 100 HYDRO 12 x 150	12	29	32	50	150	124	95.5	37	47	M10x1
HSK A 100 HYDRO 12 x 200	12	29	32	50	200	174	145.5	37	47	M10x1
HSK A 100 HYDRO 14 x 150	14	30	34	50	150	124	97	37	47	M10x1
HSK A 100 HYDRO 14 x 200	14	30	34	50	200	174	147	37	47	M10x1
HSK A 100 HYDRO 16 x 150	16	34	38	50	150	124	97.5	42	52	M12x1
HSK A 100 HYDRO 16 x 200	16	34	38	50	200	174	147.5	42	52	M12x1
HSK A 100 HYDRO 18 x 150	18	36	40	50	150	124	98	42	52	M12x1
HSK A 100 HYDRO 18 x 200	18	36	40	50	200	174	148	42	52	M12x1
HSK A 100 HYDRO 20 x 150	20	38	42	50	150	124	99	42	52	M12x1
HSK A 100 HYDRO 20 x 200	20	38	42	50	200	174	149	42	52	M12x1
HSK A 100 HYDRO 25 x 150	25	46	50	50	150	124	--	48	58	M16x1
HSK A 100 HYDRO 25 x 200	25	46	50	50	200	174	--	48	58	M16x1
HSK A 100 HYDRO 32 x 150	32	56	60	60	150	124	--	52	63	M16x1
HSK A 100 HYDRO 32 x 200	32	56	60	60	200	174	--	52	62	M16x1

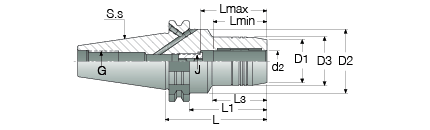

BT-HYDRO

BT-HYDRO Гидравлические патроны MAS-BT с хвостовиком А/В.
Обозначение	d	D₁	D₃	D₂	L	L₁	L₃	Lmin	Lmax	J	G
BT 30 HYDRO 6 x 90	6	23	26	50	90	68	43	27	37	M5	M12
BT 30 HYDRO 8 x 90	8	25	28	50	90	68	43.5	27	37	M6
BT 30 HYDRO 10 x 90	10	27	30	50	90	68	44	32	42	M8x1
BT 30 HYDRO 12 x 90	12	29	32	50	90	68	44.5	37	47	M10x1
BT 30 HYDRO 14 x 90	14	30	34	50	90	68	47.5	37	47	M10x1
BT 30 HYDRO 16 x 90	16	34	38	50	90	68	47.5	42	52	M12x1
BT 30 HYDRO 18 x 90	18	36	40	50	90	68	47.5	42	52	M12x1
BT 30 HYDRO 20 x 90	20	38	42	50	90	68	47.5	42	52	M12x1
BT 40 HYDRO 6 x 90	6	23	26	50	90	63	43	27	37	M5	M16
BT 40 HYDRO 8 x 90	8	25	28	50	90	63	43.5	27	37	M6
BT 40 HYDRO 10 x 90	10	27	30	50	90	63	44	32	42	M8x1
BT 40 HYDRO 12 x 90	12	29	32	50	90	63	44.5	37	47	M10x1
BT 40 HYDRO 14 x 90	14	30	34	50	90	63	47.5	37	47	M10x1
BT 40 HYDRO 16 x 90	16	34	38	50	90	63	47.5	42	52	M12x1
BT 40 HYDRO 18 x 90	18	36	40	50	90	63	47.5	42	52	M12x1
BT 40 HYDRO 20 x 90	20	38	42	50	90	63	47.5	42	52	M12x1
BT 40 HYDRO 25 x 90	25	46	50	63	90	51	51	48	58	M12x1
BT 40 HYDRO 32 x 110	32	56	60	60	110	81.5	81.5	52	62	M16x1
BT 50 HYDRO 6 x 110	6	23	26	80	110	72	43	27	37	M5	M24
BT 50 HYDRO 8 x 110	8	25	28	80	110	72	43.5	27	37	M6
BT 50 HYDRO 10 x 110	10	27	30	80	110	72	44	32	42	M8x1
BT 50 HYDRO 12 x 110	12	29	32	80	110	72	42	37	47	M10x1
BT 50 HYDRO 14 x 110	14	30	34	80	110	72	42	37	47	M10x1
BT 50 HYDRO 16 x 110	16	34	38	80	110	72	45	42	52	M12x1
BT 50 HYDRO 18 x 110	18	36	40	80	110	72	45	42	52	M12x1
BT 50 HYDRO 20 x 110	20	38	42	80	110	72	45	42	52	M12x1
BT 50 HYDRO 25 x 110	25	46	50	80	110	72	47.5	48	58	M12x1
BT 50 HYDRO 32 x 110	32	56	60	80	110	72	47.5	54	64	M16x1

BT-HYDRO

BT-HYDRO Усиленные, укороченные гидравлические патроны c MAS-BT. Хвостовики А/В.
Обозначение	d	D₁	D₃	L	L₁	Lmin	Lmax	J	G
BT 40 HYDRO 20 x 73	20	40	49.5	72.5	45.5	52	62	M16х1	M16
BT 50 HYDRO 32 x 90	32	56	72	90	52	65	75	M16х1	M24

DIN69880 HYDRO

DIN69880 HYDRO Радиальные и угловые регулируемые гидравлические державки с подачей СОЖ и хвостовиком VDI
Обозначение	d	D₁	D₃	D₂	d₂	L₂	L	L₁	Lmin	Lmax
DIN69880 30 HYDRO 20 x 89	20	38	42	68	30	55	89	73	48	85
DIN69880 30 HYDRO 25 x 94	25	46	50	68	30	55	94	78	54	85
DIN69880 30 HYDRO 32 x 94	32	56	60	68	30	55	94	78	54	85
DIN69880 40 HYDRO 20 x 89	20	38	42	83	40	63	95	73	48	130
DIN69880 40 HYDRO 25 x 94	25	46	50	83	40	63	95	73	54	130
DIN69880 40 HYDRO 32 x 94	32	56	60	83	40	63	95	78	58	90

ADJ HYDRO

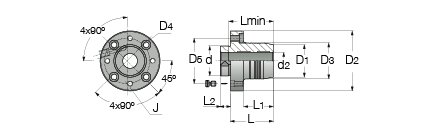

ADJ HYDRO Фланцы с радиальной и угловой настройкой
Обозначение	d	D₁	D₃	D₂	D₅	L	L₁	Lmin	d₂	L₂	D₄	J
ADJ HYDRO 20	20	38	42	70	53	50	35	52	35	12	11	M6

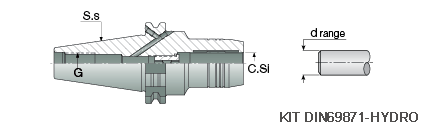

KIT HYDRO

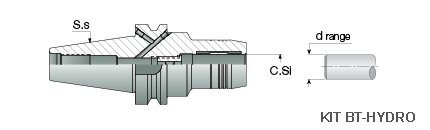

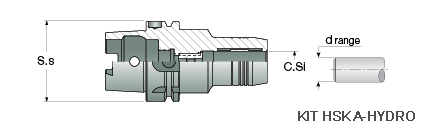

KIT HYDRO Наборы гидравлических патронов
Обозначение	SC HYDRO Оправки	Psc.	Типоразмеры оправок
KIT BT 40 HYDRO 20 x 73	SC 20 S HYDRO	5	8, 10, 12, 14, 16
KIT BT 40 HYDRO 32 x 110	SC 32 S HYDRO	7	6, 8, 10, 12, 16, 20, 25
KIT DIN69871 40 HYDRO 20 x 65	SC 20 S HYDRO	5	8, 10, 12, 14, 16
KIT DIN69871 40 HYDRO 32 x 117	SC 32 S HYDRO	7	6, 8, 10, 12, 16, 20, 25
KIT HSK A 63 HYDRO 20 x 100	SC 20 S HYDRO	5	8, 10, 12, 14, 16
KIT HSK A 63 HYDRO 32 x 125	SC 32 S HYDRO	7	6, 8, 10, 12, 16, 20, 25

Каждый комплект содержит один патрон Hydrofit и набор SC...HYDRO переходных втулок и ключ.

SC-S HYDRO

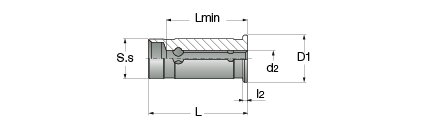

SC-S HYDRO Переходные втулки
Обозначение	d₂	Lmin	D₃	L	D₁	l₂
SC 12 S HYDRO 3	3	19	12	46.5	16	2
SC 12 S HYDRO 4	4	24
SC 12 S HYDRO 5	5	28
SC 12 S HYDRO 6	6	33
SC 12 S HYDRO 8	8	39
SC 20 S HYDRO 3	3	20	20	53	24	2
SC 20 S HYDRO 4	4	25
SC 20 S HYDRO 5	5	27
SC 20 S HYDRO 6	6	34
SC 20 S HYDRO 8	8	39
SC 20 S HYDRO 10	10	40
SC 20 S HYDRO 12	12	41
SC 20 S HYDRO 14	14	44
SC 20 S HYDRO 16	16	44
SC 25 S HYDRO 6	6	37	25	60	30	4
SC 25 S HYDRO 8	8	37
SC 25 S HYDRO 10	10	40
SC 25 S HYDRO 12	12	44
SC 25 S HYDRO 14	14	46
SC 25 S HYDRO 16	16	48
SC 25 S HYDRO 18	18	50
SC 25 S HYDRO 20	20	50
SC 32 S HYDRO 6	6	33	32	66	40	4
SC 32 S HYDRO 8	8	38
SC 32 S HYDRO 10	10	39
SC 32 S HYDRO 12	12	42
SC 32 S HYDRO 14	14	44
SC 32 S HYDRO 16	16	44
SC 32 S HYDRO 18	18	44
SC 32 S HYDRO 20	20	49
SC 32 S HYDRO 25	25	66

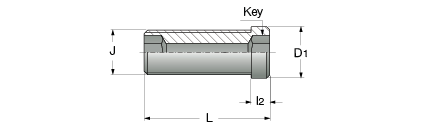

PRESET SCREW HYDRO

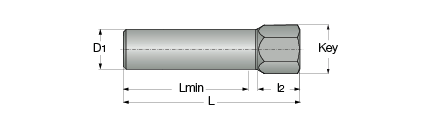

PRESET SCREW HYDRO Зажимные винты для гидравлических патронов
Обозначение	J	D₁	L	l₂	W	Используется для оправок
Preset Screw HYDRO M5	M5	5	14	1	2.5	6
Preset Screw HYDRO M6	M6	6	14	1.5	3	8
Preset Screw HYDRO M8	M8 x 1	8	14	2	4	10
Preset Screw HYDRO M10	M10 x 1	10	17	2	5	12, 14
Preset Screw HYDRO M12	M12 x 1	12	17	2	6	16, 18, 20
Preset Screw HYDRO M16	M16 x 1	14	20	2	8	20, 25, 32

TEST BAR HYDRO

TEST BAR HYDRO Тарировочные оправки
Обозначение	d	L	L₁	SW	Nm	Hm Для новых
TEST BAR HYDRO 6	6	53	42	10	10	15
TEST BAR HYDRO 8	8	53	42	10	20	25
TEST BAR HYDRO 10	10	56	45	10	40	50
TEST BAR HYDRO 12	12	62	51	10	50	110
TEST BAR HYDRO 14	14	62	51	10	80	120
TEST BAR HYDRO 16	16	71	54	17	100	180
TEST BAR HYDRO 18	18	71	54	17	150	230
TEST BAR HYDRO 20	20	71	55	17	200	250
TEST BAR HYDRO 25	25	79	61	17	250	310
TEST BAR HYDRO 32	32	87	65	17	400	450

Момент зажима
Диаметр стержня, мм	Момент (Н-м)	Lmin⁽¹⁾
6h6	15	27
8h6	25	27
10h6	50	32
12h6	110	37
14h6	120	37
16h6	180	37
18h6	230	42
20h6	250	42
25h6	310	48
32h6	450	52

⁽¹⁾ Минимальная длина
