Расширение токарного ISO инструмента

ISCAR продолжает расширять линейку стандартного инструмента ISO:
1. Новые инструменты для чернового точения и новые пластины:
- 80° ромбические пластины с 16, 19 и 25 мм режущей кромкой. Новые пластины есть в одно- и двухстороннем исполнении. Они изготавливаются из новейших сплавов ISCAR SUMO TEC PVD и CVD.
- Две геометрии, CNMG 190612-MR и CNMM 190616-MH в сплаве IC807, были разработаны специально для обработки нержавеющей стали и жаропрочных сплавов. Это только начало линейки и скоро будут созданы новые изделия.
- Две крупные пластины 25 и 32 мм, используются в основном для обработки железнодорожных колес.

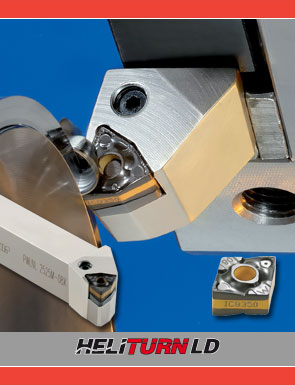

2. Семейство HELITURN-LD было расширено добавлением нового тригона WNMX и DNMX пластины, а также 16 мм CNMX пластины.
Новые пластины имеют позитивную спиральную геометрию режущей кромки и позитивные углы врезания - сочетание, которое позволяет снизить силу резания. CNMX и WNMX пластины имеют зачистную кромку Wiper, которая позволяет получать поверхность высокого качества при работе с большой подачей, что во многих случаях поможет избежать чистового точения. Угол зачистной режущей кромки 88° обеспечивает упрочнение пластины.

HELITURN-LD пластины были разработаны для чернового точения. Их уникальная геометрия обеспечивает надежную работу в условиях высокопроизводительной обработки. CNMX и WNMX пластины требуют особых держателей со специальной геометрией подкладной пластины. Пластины DNMX могут быть установлены в стандартные державки.
CNMX-HTW

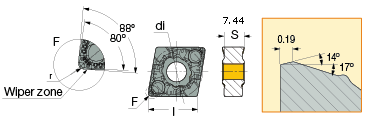

CNMX-HTW 80° Ромбические пластины со спиральной режущей кромкой для высокопроизводительной обработки.
      Твердость <---> Прочность
 Обозначение f (мм/об) ap (мм) IC807 IC8150 IC8250 IC8350
 CNMG 120708-HTW 0.25-0.60 1.5-6.0 + + + +
 CNMG 120712-HTW 0.30-0.80 2.0-6.0 + + + +
 CNMG 120716-HTW 0.30-1.00 2.0-6.0 + + + +
 CNMG 160712-HTW 0.30-1.00 2.0-10.5 + + +
 CNMG 160716-HTW 0.30-1.00 2.0-10.5 + + +
 Важно: Необходимо использовать подкладную пластину TCH 4 с пластиной CNMX 1207..- и HTW пластины
 с DCLNR/L..-12 державками. PCLNR/L...X и A..-PCLNR/L-12X будут специально разработаны под соответствующие
 пластины. Режущая пластина имеет зачистную кромку, которая позволяет получать высококачественную поверхность
 даже при больших подачах.
 Производство:
 + начало 2008
 + середина 2008

PCLNR/L-X

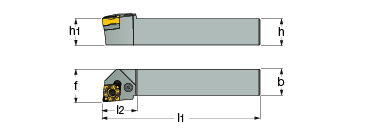

PCLNR/L-X Резец

 Обозначение
h=h1=b
l1
l2
f
γa
γr
Пластины		 Пластина
подкладная
Ключ
Винт
Рычаг
Втулка
PCLNR/L 2525M-12X 25 150 31 32 -6 -6 CNMX 1207-HTW TCX4 HW3.0 SR 117-2010 LR 4D SP 4
PCLNR/L 3232M-12X 32 170 32 40 -6 -6 CNMX 1207-HTW TCX4 HW3.0 SR 117-2010 LR 4D SP 4
PCLNR/L 3232M-16X 32 170 32 40 -6 -6 CNMX 1607-HTW TCX5 HW3.0 SR 10402263 LR 5 SP 5
 Важно: Этот инструмент предназначен для использования только с указанными пластинами HELITURN LD

A-PCLNR/L-12X

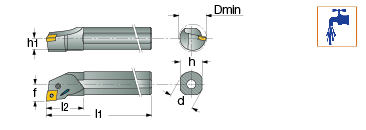

A-PCLNR/L-12X Резец

 Обозначение
d
l1
l2
h
h1
f
γa
γr
Dmin
Пластины
Пластина
Ключ
Винт
Рычаг
Втулка
A25R PCLNR/L 12X 25 200 51 23 11.5 21 -7 -14 50 CNMX 1207 TCX4 HW3.0 SR 117-2010 LR 4D SP 4
A32R PCLNR/L 12X 32 250 51 29 14.5 21 -6 -13 54 CNMX 1207
 Важно: Этот инструмент предназначен для использования только с указанными пластинами HELITURN LD

WNMX-HTW

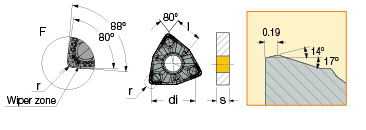

WNMX-HTW Пластины тригон со спиральной кромкой для высокопроизводительной обработки.
      Твердость <---> Прочность
 Обозначение f (мм/об) ap (мм) IC807 IC8150 IC8250 IC8350
 WNMG 060608-HTW 0.25-0.60 1.5-5.5 + + +
 WNMG 080708-HTW 0.25-0.80 1.5-7.0 + + +
 Важно: Необходимо использовать подкладную пластину TWH с пластиной WNMX..-HTW
 на державках DWLNR/L.., PWLNR/L. Державки были специально разработаны для этих пластин.
 Режущая пластина имеет кромку wiper, которая обеспечивает высокое качество поверхности
 даже при обработке с большими подачами.
 Производство:
 + начало 2008
 + середина 2008

PWLNR/L-X

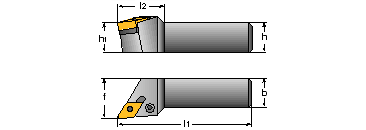

PWLNR/L-X Резец

 Обозначение
h=h1
b
l1
l2
f
γa
γr
Пластины		 Пластина
подкладная
Ключ
Винт
Рычаг
Втулка
 PWLNR/L 2525M-06X 25 25 150 20 32 -6° -6° WNMX 06...-HTW TWX4 HW2.5/5 SR 117-2014 LR 3 SP 3
 PWLNR/L 2525M-08X 25 25 150 30 32 -6° -6° WNMX 08...-HTW TWX4 HW3.0 SR 117-2010 LR 4D SP 4
 Важно: Этот инструмент предназначен для использования только с указанными пластинами HELITURN LD

DNMX-HT
DNMX-HT 80° ромбические пластины со спиральной режущей кромкой для высокопроизводительной обработки.
      Твердость <---> Прочность
 Обозначение f (мм/об) ap (мм) IC807 IC8150 IC8250 IC8350
 DNMX 150608-HT 0.25-0.80 2.0-10.0 + + +
 Производство:
 + начало 2008
 + середина 2008

PDJNR/L
PDJNR/L Резец

 Обозначение
h=h1
b
l1
l2
f
γa
γr
Пластины		 Пластина
подкладная
Ключ
Винт
Рычаг
Втулка
 PDJNR/L 2525M-15 25 25 150 34 32 -6° -6° DN__ 1506 TDN 422 HW3.0 SR 117-2010 LR 4D SP 4
 PDJNR/L 3232M-15 32 32 170 34 40 -6° -6° DN__ 1506 TDN 422 HW3.0 SR 117-2010 LR 4D SP 4
