4 режущих кромки, тангенциальная геометрия для быстрого съёма материала.
Концевые и торцевые фрезы с тангенциальным креплением пластин диаметром от 16 до 125мм.
ISCAR представляет новое семейство фрезерного инструмента с тангенциальным креплением пластин с
четырьмя правосторонними изогнутыми режущими кромками. Новые пластины T490 доступны с размерами
режущей кромки 8, 13 и 16 мм. Пластины T490 LN..., благодаря их малому размеру и тангенциальному
расположению в посадочном гнезде, позволяют сделать более массивной центральную часть фрезы, в
сравнении с фрезами с радиальным креплением пластин.
Наиболее прогрессивный дизайн пластин и технология изготовления обеспечивает свободное и мягкое
резание благодаря изогнутой режущей кромке и позитивным углом врезания. Наши новейшие сплавы
SUMO TEC гарантируют отличную производительность и надежность.

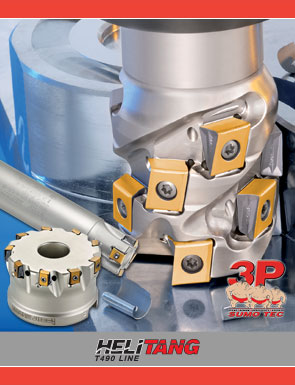

Новый инструмент HELITANG может
быть использован для обработки легированной и нержавеющей сталей, жаропрочных сплавов и чугуна,
на очень высоких режимах резания.
На первом этапе ISCAR представит следующие инструменты T490:
Инструменты с пластинами T490 LN.. 0804PN-R:
- Концевые фрезы диаметром 16-40 мм.
- Торцевые фрезы диаметром 32-63 мм.
Инструменты с пластинами T490 LN.. 1306PNTR:
- Концевые фрезы диаметром 32-50 мм.
- Торцевые фрезы диаметром 40-100 мм.
- Фрезы с увеличенным вылетом диаметром 40-50 мм.
- Торцевые фрезы диаметром 40-63 мм.
Инструменты с пластинами T490 LN.. 1607PN-R:
- Концевые фрезы диаметром 32-40 мм.
- Торцевые фрезы диаметром 50-120 мм.
Наименьший диаметр инструмента 16мм, с двумя зубьями. Инструмент доступен с крупным и мелким шагом.
Фрезы T490 могут быть использованы для обработки уступов 90° на высоких режимах резания с высокой
точностью, они также могут работать как плунжрные фрезы. Все фрезы имеют отверствия для подачи СОЖ.
Фрезы обладают увеличенной долговечностью благодаря тангенциальному расположению пластин, наиболее
прогрессивной технологии изготовления пластин и сплавам.
|

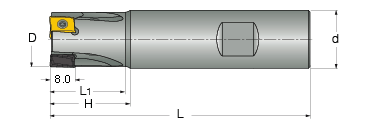

T490 ELN...-08 |
|
|
|
| T490 ELN...-08 90° концевые фрезы с тангенциальным креплением пластин в диапазоне 16-32 мм | ||||||||
Обозначение |
D |
Z |
L1 |
L |
Тип/d |
СОЖ |
Пластины |
|
| T490 ELN D16-2-C15-08-B | 16 | 2 | 40 | 150 | C15 | + |
T490 LNMT...08 T490 LNHT...08 |
|
| T490 ELN D16-2-C16-08-C | 16 | 2 | 26 | 90 | C16 | + | ||
| T490 ELN D16-2-W16-08-C | 16 | 2 | 26 | 85 | W16 | + | ||
| T490 ELN D20-2-C19-08-B | 20 | 2 | 40 | 160 | C19 | + | ||
| T490 ELN D20-3-C20-08-C | 20 | 3 | 26 | 110 | C20 | + | ||
| T490 ELN D20-3-W20-08-C | 20 | 3 | 26 | 90 | W20 | + | ||
| T490 ELN D25-3-C24-08-B | 25 | 3 | 40 | 200 | C24 | + | ||
| T490 ELN D25-3-C25-08-C | 25 | 3 | 26 | 120 | C25 | + | ||
| T490 ELN D25-4-C25-08-C | 25 | 4 | 26 | 120 | C25 | + | ||
| T490 ELN D25-4-W25-08-C | 25 | 4 | 26 | 95 | W25 | + | ||
| T490 ELN D32-5-C32-08-C | 32 | 5 | 30 | 130 | C32 | + | ||
| T490 ELN D32-5-W32-08-C | 32 | 5 | 30 | 110 | W32 | + | ||
|
Запчасти: крепежный винт: для D=16мм SR 10502813-HGSM, для D>=20мм SR 10502813-HG-M ключ - IP-7/51 |
|
T490 FLN...-08 |
|
|
|

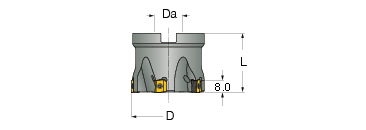

| T490 FLN...-08 90° торцевая фреза с тангенциальным креплением пластин диаметром 32-63 мм | |||||||||
Обозначение |
D |
Z |
Da |
L |
Исполнение |
Крепление |
СОЖ |
Пластины |
|
| T490 FLN D032-03-16-08 | 32 | 3 | 16 | 35 | крупный шаг | A | + |
T490 LNMT...08 T490 LNHT...08 |
|
| T490 FLN D032-05-16-08 | 32 | 5 | 16 | 35 | мелкий шаг | A | + | ||
| T490 FLN D040-04-16-08 | 40 | 4 | 16 | 40 | крупный шаг | A | + | ||
| T490 FLN D040-06-16-08 | 40 | 6 | 16 | 40 | мелкий шаг | A | + | ||
| T490 FLN D050-05-22-08 | 50 | 5 | 22 | 40 | крупный шаг | A | + | ||
| T490 FLN D050-07-22-08 | 50 | 7 | 22 | 40 | мелкий шаг | A | + | ||
| T490 FLN D063-06-27-08 | 63 | 6 | 27 | 40 | крупный шаг | A | + | ||
| T490 FLN D063-09-27-08 | 63 | 9 | 27 | 40 | мелкий шаг | A | + | ||
|
Запчасти: крепежный винт - SR 10502813-HG-M ключ - IP-7/51 |
|
T490 LNM...-08 |
|
|
|
| T490 LNM...-08 Фрезы с наборным режущим зубом и тангенциальным креплением пластин, диапазон диаметров пластин 20-32 мм | ||||||||||
Обозначение |
D |
Кол-во эфф.зубьев |
Z |
Ap |
L |
H |
d/ Хвостовик |
СОЖ |
Пластины |
|
| T490 LNM D20-15-2-W20-08C | 20 | 2 | 4 | 15 | 80 | 30 | W20 | + |
T490 LNMT...08 T490 LNHT...08 |
|
| T490 LNM D25-30-2-W25-08C | 25 | 2 | 8 | 30 | 100 | 40 | W25 | + | ||
| T490 LNM D32-38-3-W32-08C | 32 | 3 | 15 | 38 | 110 | 45 | W32 | + | ||
|
Запчасти: крепежный винт - SR 10502813-HG-M ключ - IP-7/51 |
|

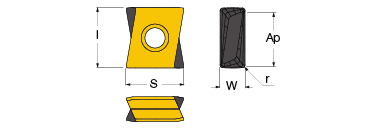

T490 LNMT/LNHT 08 |
|
|
|
| T490 LNMT/LNHT 08 Тангенциальные пластины, 4 режущие кромки | ||||||||||||
| Тип | Твердость <---> Прочность | |||||||||||
| Обозначение | W | l | Ap | r | S | тип | обработки | IC808 | IC5100 | IC810 | IC830 | IC330 |
| T490 LNMT 0804 PNR | 4.24 | 8.59 | 8 | 0.4 | 7.43 | 1-2 | средний/тяжелый | + | + | + | + | |
| T490 LNMT 0804 PNR | 4.24 | 8.59 | 8 | 0.4 | 7.43 | 1-2 | легкий/средний | + | + | + | ||
| P | Сталь | + | + | + | + | + | ||||||
| M | Нержавеющая сталь | + | + | + | ||||||||
| K | Чугун | + | + | + | ||||||||
| S | Жаропрочные сплавы | + | + | + | ||||||||
| H | Закаленная сталь | + | + | |||||||||
|
T490 ELN...-13 |
|
|
|
|
T490 ELN...-13
Концевые фрезы с тангенциальным креплением пластин. Диапазон диаметров 40-100 мм |
||||||||
Обозначение |
D |
Z |
L |
H |
D/Хвостовик |
Kg |
СОЖ |
Пластины |
| T490 ELN D32-3-C32-13 | 32 | 3 | 130 | 40 | C32 | 0.72 | + |
T490 LNMT...1306... T490 LNMT...1306... |
| T490 ELN D32-3-C32-13B | 32 | 3 | 250 | 50 | C32 | 1.45 | + | |
| T490 ELN D32-3-W32-13 | 32 | 3 | 110 | 40 | W32 | 0.59 | + | |
| T490 ELN D40-3-C40-13B | 40 | 3 | 250 | 50 | C40 | 2.28 | + | |
| T490 ELN D40-4-C32-13 | 40 | 4 | 130 | 40 | C32 | 0.82 | + | |
| T490 ELN D40-4-W32-13 | 40 | 4 | 115 | 40 | W32 | 0.73 | + | |
| T490 ELN D50-4-C32-13 | 50 | 4 | 130 | 40 | C32 | 0.98 | + | |
| T490 ELN D50-5-C32-13 | 50 | 5 | 130 | 40 | C32 | 0.97 | + | |
|
Запчасти: крепежный винт: SR 34-535/SN-HG ключ - BLD T15/S7 ручка - SW6-T short |
|
T490 FLN...-13 |
|
|
|

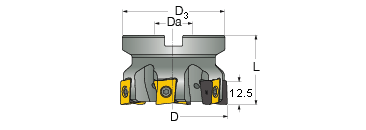

| T490 FLN...-13 90° торцевые фрезы с тангенциальным креплением пластин, диапазон диаметров 40-100 мм | |||||||||
Обозначение |
D |
Z |
D3 |
L |
Da |
Тип посадоч- ного места |
Kg |
СОЖ |
Пластины |
| T490 FLN D040-04-16-R-13 | 40 | 4 | 38 | 40 | 16 | A | 0.22 | + |
T490 LNMT...1306... T490 LNMT...1306... |
| T490 FLN D050-05-22-R-13 | 50 | 5 | 47 | 40 | 22 | A | 0.30 | + | |
| T490 FLN D063-06-22-R-13 | 63 | 6 | 59.2 | 40 | 22 | A | 0.55 | + | |
| T490 FLN D080-07-27-R-13 | 80 | 7 | 70 | 50 | 27 | B | 0.98 | + | |
| T490 FLN D100-08-32-R-13 | 100 | 8 | 78 | 50 | 32 | B | 1.458 | + | |
|
Запчасти: крепежный винт: SR 34-535/SN-HG ключ - BLD T15/S7 рукоять - SW6-T short |
|

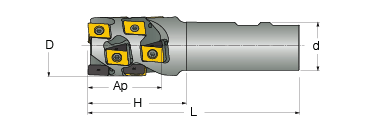

T490 LNK...-13 |
|
|
|

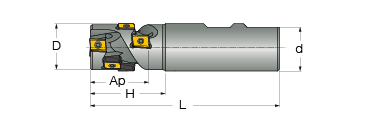

| T490 LNK...-13 Концевые фрезы с наборным зубом и тангенциальным креплением пластин. Диапазон диаметров 40-50 мм | ||||||||||
Обозначение |
D |
Z |
К-во эфф. зубьев |
Ap |
H |
L |
d/Хвос- товик |
Kg |
СОЖ |
Пластины |
| T490 LNK-D40-36-2-C32-13 | 40 | 6 | 2 | 36.3 | 50 | 120 | C32 | 0.6 | + |
T490 LNMT...1306... T490 LNHT...1306... |
| T490 LNK-D40-36-2-W32-13 | 40 | 6 | 2 | 36.3 | 50 | 115 | W32 | 0.7 | + | |
| T490 LNK-D40-48-3-C32-13 | 40 | 12 | 3 | 48 | 65 | 140 | C32 | 0.8 | + | |
| T490 LNK-D40-48-3-W32-13 | 40 | 12 | 3 | 48 | 65 | 125 | W32 | 0.72 | + | |
| T490 LNK-D50-47-3-W40-13 | 50 | 12 | 3 | 47.5 | 55 | 135 | W40 | 1.25 | + | |
|
Запчасти: крепежный винт: SR 34-535/SN-HG ключ - BLD T15/S7 рукоять - SW6-T short |
|
T490 SM...-13 |
|
|
|

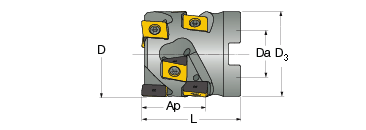

| T490 SM...-13 Корпусные фрезы с наборным зубом и тангенциальным креплением пластин. Диапазон диаметров 40-63 мм | |||||||||||
Обозначение |
D |
Z |
К-во эфф. зубьев |
Ap |
L |
Da |
D3 |
Посадка |
Kg |
СОЖ |
Пластины |
| T490 SM-D40-24-2-22-13 | 40 | 4 | 2 | 24.5 | 50 | 22 | 38 | A | 0.27 | + | T490 LN...1306... |
| T490 SM-D40-36-3-22-13 | 40 | 9 | 3 | 36.3 | 62 | 22 | 38 | A | 0.31 | + | |
| T490 SM-D50-36-3-27-13 | 50 | 9 | 3 | 35.9 | 56 | 27 | 48 | A | 0.43 | + | |
| T490 SM-D63-36-4-27-13 | 63 | 12 | 4 | 36 | 60 | 27 | 55 | A | 0.78 | + | |
| T490 SM-D63-59-5-27-13 | 63 | 25 | 5 | 59 | 80 | 27 | 55 | A | 1.23 | + | |
|
Запчасти: крепежный винт: SR 34-535/SN-HG ключ - BLD T15/S7 рукоять - SW6-T short |
|
T490 LNMT/LNHT 13 |
|
|
|

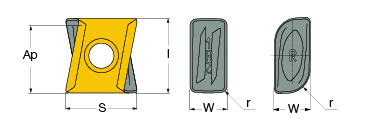

| T490 LNMT/LNHT 13 Тангенциальные пластины, 4 режущие кромки | ||||||||||||
| Тип | Твердость <---> Прочность | |||||||||||
| Обозначение | W | l | Ap | r | S | тип | обработки | IC808 | IC5100 | IC810 | IC830 | IC330 |
| T490 LNMT 1306 PNTR | 6.65 | 13.73 | 12.5 | 0.8 | 13.05 | 1-4 | средний/тяжелый | + | + | + | + | + |
| T490 LNMT 1306 PNTR | 6.65 | 13.73 | 12.5 | 0.8 | 13.05 | 1-4 | легкий/средний | + | + | + | + | + |
| P | Сталь | + | + | + | + | + | ||||||
| M | Нержавеющая ст. | + | + | + | ||||||||
| K | Чугун | + | + | + | ||||||||
| S | Жаропр. сплавы | + | + | + | ||||||||
| H | Закаленная сталь | + | + | |||||||||
|

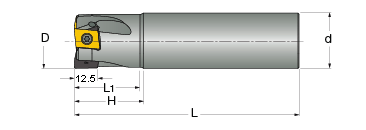

T490 ELN...-16 |
|
|
|
|
T490 ELN...-16

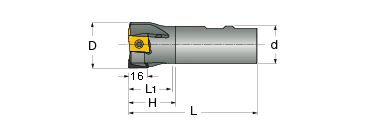

90° концевые фрезы с тангенциальным креплением пластин. Диапазон диаметров 32-50 мм |
||||||||
Обозначение |
D |
Z |
H |
L |
Тип/d |
СОЖ |
Пластины |
|
| T490 ELN D32-2-W32-16-C | 32 | 2 | 40 | 110 | W32 | + | T490 LNMT...1607... | |
| T490 ELN D40-3-W32-16-C | 40 | 3 | -- | 110 | W32 | + | ||
| T490 ELN D50-4-W40-16-C | 50 | 4 | -- | 115 | W40 | + | ||
|
Запчасти: крепежный винт: SR 14-591 ключ - BLD T20/M7 ручка - SW6-T |
|
T490 FLN...-16 |
|
|
|

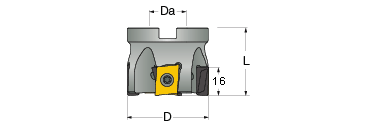

| T490 FLN...-16 Торцевые фрезы с тангенциальным креплением пластин, диапазон диаметров 50-125 мм | |||||||||
Обозначение |
D |
Z |
L |
Da |
Посадка |
СОЖ |
Пластины |
||
| T490 FLN D050-03-22-16 | 50 | 3 | 40 | 22 | A | + | T490 LNMT...1607... | ||
| T490 FLN D050-04-22-16 | 50 | 4 | 40 | 22 | A | + | |||
| T490 FLN D063-04-27-16 | 63 | 4 | 45 | 27 | A | + | |||
| T490 FLN D063-06-27-16 | 63 | 6 | 45 | 27 | A | + | |||
| T490 FLN D080-05-27-16 | 80 | 5 | 50 | 27 | B | + | |||
| T490 FLN D080-07-27-16 | 80 | 7 | 50 | 27 | B | + | |||
| T490 FLN D100-06-32-16 | 100 | 6 | 50 | 32 | B | + | |||
| T490 FLN D100-08-32-16 | 100 | 8 | 50 | 32 | B | + | |||
| T490 FLN D125-10-40-16 | 125 | 10 | 63 | 40 | B | + | |||
| T490 FLN D125-07-40-16 | 125 | 7 | 63 | 40 | B | + | |||
|
Запчасти: крепежный винт: SR 14-591 ключ - BLD T20/M7 рукоять - SW6-T |
|
T490 LNMT 16 |
|
|
|

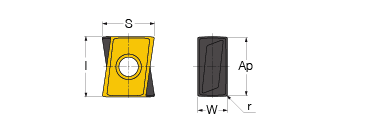

| T490 LNMT 16 Тангенциальные пластины, 4 режущие кромки | ||||||||||||
| Тип | Твердость <---> Прочность | |||||||||||
| Обозначение | W | l | Ap | r | S | тип | обработки | IC808 | IC5100 | IC810 | IC830 | IC330 |
| T490 LNMT 1607 PN-R | 7 | 17 | 16 | 0.8 | 15.8 | 1-2 | средний/тяжелый | + | + | + | + | + |
| P | Сталь | + | + | + | + | + | ||||||
| M | Нержавеющая ст. | + | + | + | ||||||||
| K | Чугун | + | + | + | ||||||||
| S | Жаропр. сплавы | + | + | + | ||||||||
| H | Закаленная сталь | + | + | |||||||||
