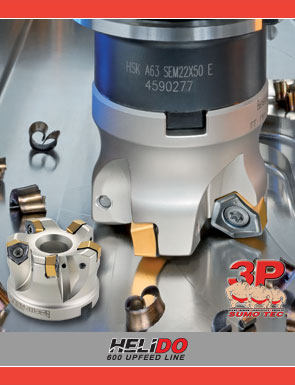

Новое сочетание HeLido/feedmiLL пластин
с 6 режущими кромками.

Новая двусторонняя пластина ISCAR H600 WXCU 08... HELIDO/FEEDMILL имеет 6 режущих кромок и объединяет прочность пластин HELIDO и специальную геометрию пластин FEEDMILL для осуществления обработки на очень высокой подаче до 3.5 мм/зуб для высокопроизводительной обработки. Пластины H600 WXCU 08... имеют большой радиус режущей кромки. Результирующая сила резания направляется вдоль оси в шпиндельный узел. Эта конструктивная особенность обеспечивает высокую стабильность и позволяет вести обработку на больших подачах. Даже при обработке с большими вылетами. К тому же новые пластины WXCU 08... закреплены в гнезде, имеющем форму в виде ласточкиного хвоста, который обеспечивает очень жесткое соединение. Новые пластины создаются из сплавов SUMO TEC с различными передними углами для обработки широкого диапазона материалов на различных операциях.

Торцевые фрезы FF FWX..-08 доступны в диапазоне диаметров от 50 до 125 мм. Они все имеют отверстия для подачи СОЖ и могут быть применены при торцевой обработке, обработке наклонных плоскостей, плунжерной обработке и винтовой интерполяции с отличной производительностью и увеличенным сроком службы.
FF FWX...-08

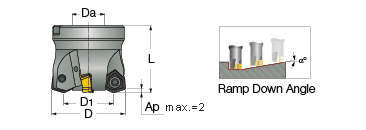

FF FWX...-08 Торцевые фрезы для быстрого съема металла с двусторонними
пластинами. Диапазон диаметров 50-125 мм

 Обозначение
D
D1
Da
L
Z
a°		 Посадоч-
ное
СОЖ
Пластины
 FF FWX D050-04-22-08 50 34 22 45 4 4.8 A + H600 WXCU 08...-T
H600 WXCU 08...-HP
 FF FWX D052-04-22-08 52 36 22 45 4 4.5 A +
 FF FWX D063-05-22-08 63 47 22 45 5 3.3 A +
 FF FWX D063-05-27-08 63 47 27 50 5 3.3 A +
 FF FWX D066-05-22-08 63 50 22 45 5 3.1 A +
 FF FWX D066-05-27-08 63 50 27 45 5 3.1 A +
 FF FWX D080-06-32-08 80 64 32 55 6 2.3 A +
 FF FWX D100-07-32-08 100 84 32 50 7 1.7 B +
 FF FWX D125-09-40-08 125 109 40 55 9 1.3 B +
 Примечание: Радиус пластины при программировании r=3.3 mm
 Запчасти:
 крепежный винт: SR 14-591
 ключ: for D<=80 BLD T20/S7; for D=100 BLD T20/M7; for D=125 BLD T20/L7
 рукоять: SW6-T

H600 WXCU... 08

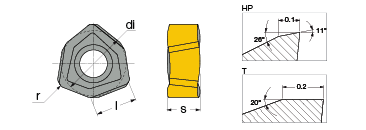

H600 WXCU... 08 Двусторонние пластины пластины с 6 режущими кромками для работы с повышенными подачами
            Тип Твердость <---> Прочность
 Обозначение di S l r тип обработки IC808 IC810 IC830 IC330
 H600 WXCU 080812HP 13.66 6.8 8.8 1.2 1 легкий/средний + +
 H600 WXCU 080812T 13.66 6.8 8.8 1.2 1 средний/тяжелый + + + +
          P  Сталь + + + +
          M  Нержавеющая ст. + + +
          K  Чугун +
          S  Жаропр. сплавы + + +
          H  Закаленная сталь +

 Примечание: радиус пластины при программировании r=3.3мм.
 Пластины H600 WXCU 080612T имеют отметку "l" на верхней кромке для идентификации.
 Используется для легированных сталей и чугуна.
