45° концевая или торцевая фреза с двухсторонними пластинами в диапазоне диаметров 25-125 мм.

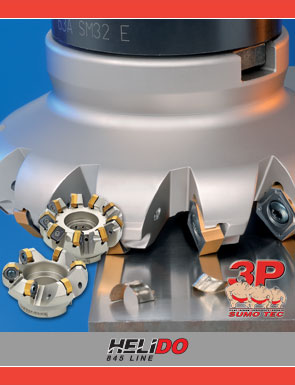

ИСКАР представляет новое уникальное семейство фрез с углом 45°. Новые фрезы могут нести в своих посадочных гнёздах как пластины S845 SNMU 1305... - квадратные, двухсторонние пластины с 8-ю режущими кромками, либо пластины ONMU 0505... - восьмигранные, двухсторонние с 16 режущими кромками - наиболее экономичные пластины благодаря своей низкой стоимости в расчете на режущую кромку. Все пластины имеют изогнутую геометрию режущей кромки и позитивный угол врезания, обеспечивающие снижение можности резания и улучшающие качество поверхности. Новые пластины доступны в большинстве сплавов SUMO TEC.
На первом этапе ISCAR представляет фрезы SOE/SOF45 8/16 в диапазоне:
Концевые фрезы диаметром 25-40 мм.
Торцевые фрезы диаметром 40-125 мм.

SOE45 8/16

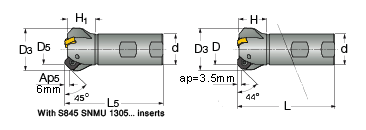

SOE45 8/16 Концевые фрезы диаметром 25-40 мм

 Обозначение
Z
D
D5
D3
H
H1
L
L5		 Хвост.
Тип
Кg
СОЖ
Пластины
 SOE45 8/16 D025-02-W20R 2 25 22.3 35 30 31.2 100 101.2 W20 0.25 + S845 SNMU/SNHU 1305(1)
ONMU/ONHU 0505
 SOE45 8/16 D032-03-W25R 3 32 29.3 42 30 31.2 100 101.2 W25 0.40 +
 SOE45 8/16 D040-04-W32R 4 40 37.3 50 35 36.2 110 111.2 W32 0.70 +
 D5, H1, L5 - размеры при использовании пластин S845 SNMU 1305...
 Запчасти:
 крепежный винт - SR 11800745
 ключ - BLD IP15/S7
 рукоять - SW6-T short

SOF45 8/16

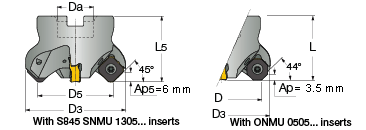

SOF45 8/16 45° торцевые фрезы. Диаметр 40-125 мм

 Обозначение
Z
D
D5
D3
L
L5
Da		 Тип
посад
Прим.
Кg
СОЖ
Пластины
 SOF45 8/16 D040-04-22R 4 40 37.3 50.4 40 41.2 22 A 0.3 + S845
SNMU/SNHU
1305(1)
ONMU/ONHU
0505
 SOF45 8/16 D050-04-22R 4 50 47.3 60.4 40 41.2 22 A 0.4 +
 SOF45 8/16 D050-06-22R 6 50 47.3 60.4 40 41.2 22 A мелк.шаг 0.4 +
 SOF45 8/16 D063-06-22R 6 63 60.3 73.4 40 41.2 22 B 0.5
 SOF45 8/16 D063-08-22R 8 63 60.3 73.4 40 41.8 22 B мелк.шаг 0.5
 SOF45 8/16 D080-07-27R 7 80 77.3 90.4 50 51.2 27 B 1.0
 SOF45 8/16 D080-10-27R 10 80 77.3 90.4 50 51.2 27 B мелк.шаг 1.0
 SOF45 8/16 D100-08-32R 8 100 97.3 110.4 50 51.2 32 B 1.4
 SOF45 8/16 D100-12-32R 12 100 97.3 110.4 50 51.2 32 B мелк.шаг 1.4
 SOF45 8/16 D125-10-40R 10 125 122.3 135.6 63 64.2 40 B 2.7
 SOF45 8/16 D125-16-40R 16 125 122.3 135.6 63 64.2 40 B мелк.шаг 2.7
(1) D5, L5 - размеры с пластинами S845 SNMU 1305... sed
 Запчасти:
 крепежный винт - SR 11800745
 ключ - BLD IP15/S7
 рукоять - SW6-T short

S845 SNMU/SNHU

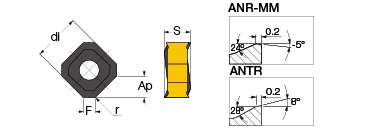

S845 SNMU/SNHU Двусторонние пластины, 8 режущих кромок
              Тип Твердость <---> Прочность
 Обозначение di Ap S F r тип обработки IC808 IC5100 IC810 IC830 IC330
 S845 SNMU 1305ANTR 13 6 6.2 3 0.5 1-2 средний/тяжелый + +
 S845 SNMU 1305ANR-MN 13 6 6.2 3 0.5 1-2 средний/тяжелый + + +
 S845 SNHU 1305ANTR 13 6 6.2 3 0.5 1-2 легкий/средний +
 S845 SNHU 1305ANR-MN 13 6 6.2 3 0.5 1-2 легкий/средний + + +
            P  Сталь + + + + +
            M  Нержавеющая сталь + + +
            K  Чугун + + +
            S  Жаропрочные сплавы + + +
            H  Закаленная сталь + +

ONMU/ONHU 050505

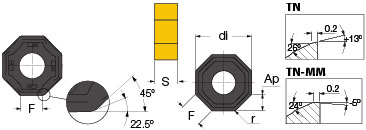

ONMU/ONHU 050505 Двусторонние пластины, 16 режущих кромок
              Тип Твердость <---> Прочность
 Обозначение di Ap S F r тип обработки IC808 IC5100 IC810 IC830 IC330
 ONMU 050505-TN 13 3.5 5.5 5 0.5 1-2 средний/тяжелый + +
 ONMU 050505-TN-MM 13 3.5 5.5 5 0.5 1-2 средний/тяжелый + + +
 ONHU 050505-TN 13 3.5 5.5 5 0.5 1-2 легкий/средний +
 ONHU 050505-TN-MM 13 3.5 5.5 5 0.5 1-2 легкий/средний + + +
            P  Сталь + + + + +
            M  Нержавеющая сталь + + +
            K  Чугун + + +
            S  Жаропрочные сплавы + + +
            H  Закаленная сталь + +
